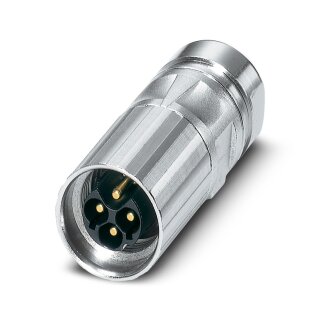

Kabelsteckverbinder ST-3EP1N8A8004 M17 4-polig 25 A geschirmt

Kabelsteckverbinder ST-3EP1N8A8004 M17 4-polig 25 A geschirmt

Artikelnummer: PHO-1607666
GTIN: 4046356273732
HAN: 1607666
Inhalt: 1 Stück

Hersteller Phoenix Contact

Rundsteckverbinder Serie ST, M17, 3+PE, 4-polig, 25 A / 630 V, IP67 geschirmt. Crimpanschluss für Leistungsanwendungen in Schaltschränken und Steuerverteilern.

13,88 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 23,32 €

● Bestellbar, Lieferzeit ca. 5 Wochen (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Kabelsteckverbinder ST-3EP1N8A8004 ist ein Rundsteckverbinder der Serie ST für Leistungsanwendungen mit gerader Bauform und Schraubverriegelung M17. Das Steckgesicht ist mit 3+PE und 4 Kontakten ausgeführt, der Kontaktquerschnitt beträgt 2 mm Durchmesser. Der Bemessungsstrom liegt bei 25 A, die Nennspannung beträgt 630 V, die Überspannungskategorie ist III mit einer Bemessungsstoßspannung von 6 kV. Das Gehäuse ist vollständig geschirmt und bietet die Schutzart IP67, wodurch es vor Staub und zeitweiligem Untertauchen schützt. Der Betriebstemperaturbereich reicht von -40 °C bis 125 °C, die Höhenlage bis 3000 m ist zulässig, der Verschmutzungsgrad ist 3. Der Anschluss erfolgt über Crimpanschluss, wobei die Crimpkontakte Ø 2 mm separat bestellt werden müssen.

Anwendungsbereiche

Typische Anwendungen sind die Energieversorgung von Feldbussen in dezentralen Steuerungen sowie die Stromversorgung von Sensoren und Aktuatoren in rauen Industrieumgebungen. Weitere Einsatzfelder sind stationäre Energieanschlüsse in IP67-gekapselt montierten Schaltschrankaggregaten und mobile Stromverteilanschlüsse auf Fertigungsmaschinen. Das Gehäuse ist aus Zinkgussmaterial mit Nickel-Oberflächenbehandlung gefertigt, Drehteile bestehen aus Kupferzink-Legierung. Die geschirmte Ausführung bietet zusätzliche elektromagnetische Verträglichkeit, besonders wichtig in Anlagen mit Frequenzumrichtern und hochfrequenten Signalen. HINWEIS: Der Steckverbinder befindet sich in einem Abkündigungsprozess; für neue Projekte wenden Sie sich bitte an Ihren Vertriebsmitarbeiter bezüglich des Alternativartikels 1629044.

Produktseite Phoenix Contact ->

Angaben zur Produktsicherheit

Herstellerinformationen:

PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com

Versandgewicht:	0,0726 kg
Artikelgewicht:	0,0726 kg
Abmessungen ( Länge × Breite × Höhe ):	7,00 × 4,00 × 2,50 cm

Technische Daten

Hinweise

Bestellhinweis:	Crimpkontakte Ø 2 mm separat bestellen
Sicherheitshinweis	WARNUNG: Die Steckverbinder dürfen nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie eine unsachgemäße Verwendung können Personen- und/oder Sachschäden zur Folge haben.
Sicherheitshinweis (2)	• WARNUNG: Nehmen Sie nur einwandfreie Produkte in Betrieb. Die Produkte sind regelmäßig auf Beschädigungen zu überprüfen. Setzen Sie defekte Produkte sofort außer Betrieb. Tauschen Sie beschädigte Produkte aus. Eine Reparatur ist nicht möglich.
Sicherheitshinweis (3)	• WARNUNG: Nur elektrotechnisch qualifiziertes Fachpersonal darf unter Berücksichtigung der nachfolgenden Sicherheitshinweise das Produkt installieren und betreiben. Das Fachpersonal muss mit den Grundlagen der Elektrotechnik vertraut sein. Es muss in der Lage sein, Gefahren zu erkennen und zu vermeiden. Das entsprechende Symbol auf der Verpackung weist darauf hin, dass für Installation und Betrieb elektrotechnisch fachkundiges Personal erforderlich ist.
Sicherheitshinweis (4)	• Die Produkte sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau geeignet.
Sicherheitshinweis (5)	• Bei Betrieb der Steckverbinder im Außeneinsatz sind diese gesondert gegen Umwelteinflüsse zu schützen.
Sicherheitshinweis (6)	• Konfektionierte Produkte dürfen nicht manipuliert oder unsachgemäß geöffnet werden.
Sicherheitshinweis (7)	• Verwenden Sie nur Gegenstecker, die nach den in den technischen Daten angegebenen Normen spezifiziert sind (z. B. die im Zubehör des Produkts im Web unter phoenixcontact.com/products aufgeführten).
Sicherheitshinweis (8)	• Bei direkter Verwendung des Produkts in Verbindung mit Fremdfabrikaten obliegt die Verantwortung dem Anwender.
Sicherheitshinweis (9)	• Bei Betriebsspannungen > 50 VAC müssen elektrisch leitfähige Steckverbindergehäuse geerdet werden
Sicherheitshinweis (10)	• Achten Sie darauf, dass die Schutz- oder Funktionserde fachgerecht angeschlossen ist.
Sicherheitshinweis (11)	• Für die Zusammenfassung mehrerer Stromkreise in einem Kabel und / oder einem Steckverbinder gilt VDE 0100/1.97 § 411.1.3.2 und DIN EN 60 204/11.98 § 14.1.3
Sicherheitshinweis (12)	• Verwenden Sie nur das von Phoenix Contact empfohlene Werkzeug
Sicherheitshinweis (13)	• Die Einbauanweisungen / Design In-Unterlagen im Downloadbereich im Web unter phoenixcontact.com/products bei dem Produkt sind zu beachten.
Sicherheitshinweis (14)	• Betreiben Sie den Steckverbinder nur im vollständig gesteckten und verriegelten Zustand.
Sicherheitshinweis (15)	• Achten Sie darauf, dass beim Verlegen der Leitung die Zugbelastung auf den Steckverbindern nicht oberhalb der normativ festgelegten Grenzen liegt.
Sicherheitshinweis (16)	• Beachten Sie den minimalen Biegeradius der Leitung. Verlegen Sie die Leitung ohne sie zu tordieren.
Sicherheitshinweis (17)	• Der Steckverbinder erwärmt sich im Normalbetrieb. Abhängig von den Umgebungsbedingungen kann sich die Oberfläche des Steckverbinders weitergehend erwärmen. In dem Fall ist der Anwender für die Anbringung von Warnhinweisen (bsp. DIN EN ISO 13732-1:2008-12) verantwortlich.

Artikeleigenschaften

Produkttyp	Rundsteckverbinder (kabelseitig)
Serie	ST
Anwendung	Leistung
Polzahl	4
Steckgesicht	3+PE
Geschirmt	ja
Kodierung	N
Gewindeart	M17

Materialangaben

Material Gehäuse	GD-Zn
Material Drehteile	CuZn
Material Gehäuseoberfläche	Ni
Material Isolierkörper	PA 6.6
Material Dichtung	FPM (O-Ring)

Anschlussdaten

Anschlussart	Crimpanschluss

Elektrische Eigenschaften

Kontaktdurchmesser	2 mm
Nennstrom I_N	25 A
Nennspannung U_N	630 V
Überspannungskategorie	III
Verschmutzungsgrad	3
Bemessungsstoßspannung	6 kV
Kontaktdurchmesser (2)	2 mm
