Produktbeschreibung

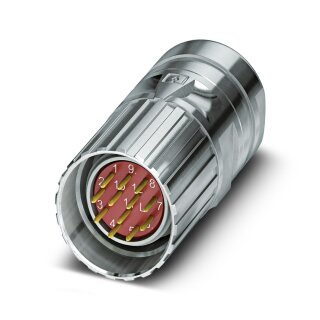

Der M23-Kabelsteckverbinder CA-17M1N8A8504 ist ein 17-poliger Rundsteckverbinder für Signalübertragung, geschirmt und mit gerader Bauform. Die Schraubverriegelung sichert die Verbindung mechanisch gegen Vibration und Zugkräfte. Der Stiftkontakt wird per Crimpanschluss an Leiter mit Durchmesser 10 bis 14,5 mm angebracht. Das Isoliermaterial ist Polyamid 6.6, die Kodierung folgt dem Standard-N-Schema. Der Betriebstemperaturbereich liegt zwischen –40 °C und 125 °C, was Einsätze in Klimakammern und Außenanwendungen ermöglicht.
Anwendungsbereiche
Typische Anwendungsfelder sind die Signalverdrahtung in dezentralisierten Automatisierungssystemen, beispielsweise Sensor- und Aktor-Anbindung an vernetzte Steuergeräte oder die Schnittstellen-Verdrahtung in mobilen Anlagen. Auch in schwingungsintensiven Umgebungen wie Pressen oder Verpackungsmaschinen bietet die Schraubverriegelung Halt.
Vorteile gegenüber Alternativen
Im Unterschied zu M12-Steckverbindern ermöglicht die 17-polige Ausführung höhere Funktionsdichte auf einer Schnittstelle, was den Verkabelungsaufwand in komplexeren Steuerungsaufbauten reduziert. Beachten Sie, dass die Crimpkontakte 17 × 1 mm separat zu bestellen sind. Hinweis: Dieses Produkt wird abgekündigt; für Neuprojekte wird eine Rücksprache mit dem Vertriebsmitarbeiter empfohlen.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,0919 kg
|
| Artikelgewicht: |
0,0919 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
12,00 × 8,00 × 10,00 cm |
Technische Daten
Hinweise
| Bestellhinweis: |
Crimpkontakte 17 x 1 mm separat bestellen |
Artikeleigenschaften
| Produkttyp |
Rundsteckverbinder (kabelseitig) |
Steckverbinder
| Hinweis |
Bestellhinweis: Crimpkontakte 17 x 1 mm separat bestellen |
| Kodierung |
N |
| Material (Isolierkörper) |
PA 6.6 |
| Anschlussart |
Crimpanschluss |
| Kontaktausführung |
Stift |
| Anwendung |
Signal |
| Polzahl |
17 |
| Drehsinn |
Standard |
| Steckgesicht |
17 |
| Anzahl (Signalkontakte) |
17 |
| Kontaktdurchmesser (Signalkontakte) |
1 mm
|
| Litzen Querschnitt min. (Signalkontakte) |
0,06 mm² |
| Litzen Querschnitt max. (Signalkontakte) |
1 mm² |
| Bemessungsstrom Kontakt (Signalkontakte) |
8 A (bei max. Anschlussquerschnitt) |
| Bemessungsspannung Kontakt (Signalkontakte) |
48 V AC |
| Bemessungsspannung Kontakt (Signalkontakte) (2) |
74 V DC |
| Bemessungsstoßspannung |
1,5 kV
|
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
3 |
| Ausführung |
Kabelsteckverbinder-Gehäuse |
| Gewindeart |
M23 |
| Bauform |
gerade |
| Verriegelungsart |
Schraubverriegelung |
| Pg-Verschraubung |
ohne |
| Material Gehäuse |
Drehteile: Kupfer-Zink Legierung (CuZn), Druckgussteile: Zink (GD-Zn) |
| Material Verschraubung |
CuZn |
| Schutzart (gesteckt) |
IP67 |
| Leitungsaußendurchmesser |
10 mm ... 14,5 mm |
| Material Dichtung |
FPM |
Umwelt- und Lebensdauerbedingungen
| Umgebungstemperatur (Betrieb) |
-40 °C ... 125 °C |
