Produktbeschreibung

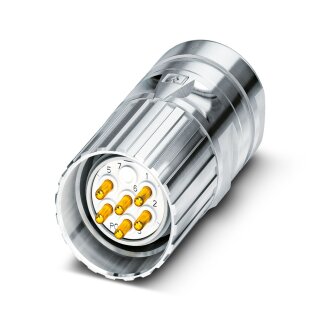

Der M23-Kabelsteckverbinder CA-09P1N8A8006 ist ein geschirmter Rundsteckverbinder mit acht Stift-Kontakten à 1 mm Durchmesser und einem zusätzlichen 2-mm-Kontakt für Schutzleiter oder Signalmasse. Die gerade Bauform mit Schraubverriegelung bietet sichere Verbindungen in vibrationsbehafteten Umgebungen. Kodierung N gewährleistet sichere Steckbarkeit ohne Verwechslung mit anderen M23-Varianten. Das Isolierkörper-Material PA 6.6 ermöglicht Betrieb im Temperaturbereich -40 bis +125 °C, wodurch der Stecker für Innen- und Außenmontagen geeignet ist. Crimpkontakte müssen separat bestellt werden: acht Kontakte Ø 1 mm und ein Kontakt Ø 2 mm.
Anwendungsbereiche
Typische Anwendungen sind die Sensor-Aktor-Anbindung in dezentralen Steuerungsmodulen sowie die Signalverdrahtung in mobilen Maschinen und Förderanlagen. Die Schirmung reduziert elektromagnetische Störeinflüsse bei der Datenübertragung über längere Kabelstrecken.
Vorteile gegenüber Alternativen
Im Unterschied zu ungeschirmten Steckern ermöglicht die geschirmte Variante sichere Signalübertragung in Industrieumgebungen mit höherer elektromagnetischer Belastung. Für neue Projekte wird empfohlen, mit dem Vertrieb Rücksprache zu alternativen M23-Typen der aktuellen Serie zu halten, da dieses Produkt im Abkündigungsprozess ist.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,0933 kg
|
| Artikelgewicht: |
0,0933 kg
|
Technische Daten
Hinweise
| Bestellhinweis: |
Crimpkontakte 8 x Ø 1 mm, 1 x Ø 2 mm, separat bestellen |
Artikeleigenschaften
| Produkttyp |
Rundsteckverbinder (kabelseitig) |
Steckverbinder
| Hinweis |
Bestellhinweis: Crimpkontakte 8 x Ø 1 mm, 1 x Ø 2 mm, separat bestellen |
| Kodierung |
N |
| Material (Isolierkörper) |
PA 6.6 |
| Anschlussart |
Crimpanschluss |
| Kontaktausführung |
Stift |
| Anwendung |
Signal |
| Polzahl |
9 |
| Drehsinn |
Standard |
| Steckgesicht |
8+1 |
| Anzahl (Kontaktgruppe 1) |
1 |
| Kontaktdurchmesser (Kontaktgruppe 1) |
2 mm
|
| Litzen Querschnitt min. (Kontaktgruppe 1) |
1 mm² |
| Litzen Querschnitt max. (Kontaktgruppe 1) |
2,5 mm² |
| Bemessungsstrom Kontakt (Kontaktgruppe 1) |
20 A
|
| Bemessungsspannung Kontakt (Kontaktgruppe 1) |
48 V AC |
| Bemessungsspannung Kontakt (Kontaktgruppe 1) (2) |
74 V DC |
| Bemessungsstoßspannung |
1,5 kV
|
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
3 |
| Anzahl (Kontaktgruppe 2) |
8 |
| Kontaktdurchmesser (Kontaktgruppe 2) |
1 mm
|
| Litzen Querschnitt max. (Kontaktgruppe 2) |
1 mm² |
| Bemessungsstrom Kontakt (Kontaktgruppe 2) |
8 A
|
| Ausführung |
Kabelsteckverbinder-Gehäuse |
| Gewindeart |
M23 |
| Bauform |
gerade |
| Verriegelungsart |
Schraubverriegelung |
| Pg-Verschraubung |
ohne |
| Material Gehäuse |
Drehteile: Kupfer-Zink Legierung (CuZn), Druckgussteile: Zink (GD-Zn) |
| Material Verschraubung |
CuZn |
| Schutzart (gesteckt) |
IP67 |
| Leitungsaußendurchmesser |
4 mm ... 6 mm |
| Material Dichtung |
NBR |
Umwelt- und Lebensdauerbedingungen
| Umgebungstemperatur (Betrieb) |
-40 °C ... 125 °C |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) |
50 % ... 65 % |
