Produktbeschreibung

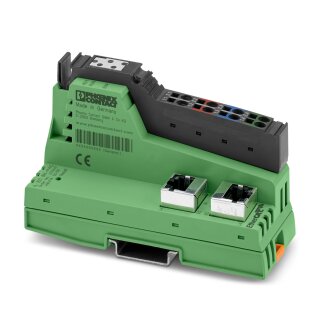

Der Buskoppler IL EC BK-PAC ist ein modularer Inline-Koppler zur Anbindung dezentraler Phoenix-Contact-I/O-Klemmen an das EtherCAT-Feldbussystem. Der Koppler wird mit 24 V DC im Bereich 19,2 bis 30 V DC versorgt und weist eine typische Stromaufnahme von 50 mA ohne angeschlossene Lokalbus-Teilnehmer auf; bei voller Auslastung beträgt die maximale Stromaufnahme 0,9 A. Die Busschnittstelle erfolgt über eine RJ45-Buchse mit EtherCAT-Standard; die Lokalbus-Übertragungsgeschwindigkeit liegt bei 500 kBit/s im Standard- und 2 MBit/s im erweiterten Betrieb. Das Gehäuse erfüllt Schutzart IP20, die Überspannungskategorie II nach IEC 60664-1 und den Verschmutzungsgrad 2. Die maximale Verlustleistung bei Nennbedingung beträgt 3,6 W.
Anwendungsbereiche
Typische Anwendungsfelder sind die dezentralisierte Signalverarbeitung in Verpackungsmaschinen, wo I/O-Klemmen modular in Maschinensegmente verteilt sind, sowie die verteilte Parametrierung in Förderanlagen mit mehreren Steuerungszonen. Ein weiteres Einsatzfeld ist die Anbindung von Sensorik und Aktuatoren in Fertigungszellen, wo EtherCAT-deterministische Echtzeit-Performance erforderlich ist.
Vorteile gegenüber Alternativen
Im Unterschied zu dezentralen Gateways ermöglicht dieser Inline-Koppler eine enge räumliche Nähe zwischen Busschnittstelle und I/O-Terminals und reduziert damit Verdrahtungsaufwand und Laufzeitverzögerungen. Die Anschlussart erfolgt über Zugfederanschlüsse mit Leiterquerschnitten von 0,08 bis 1,5 mm² starr. Der Lieferumfang enthält den Inline-Stecker sowie Beschriftungsfeld zur Integration in bestehende Anlagendokumentation.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,1563 kg
|
| Artikelgewicht: |
0,1563 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
12,60 × 7,80 × 6,20 cm |
Technische Daten
Maße
| ETIM 9.0 |
EC001604 |
| Breite |
40 mm
|
| Höhe |
119,4 mm
|
| Tiefe |
71,5 mm
|
| Hinweis zu Maßangaben |
Gehäusemaße |
Hinweise
| Hinweis zur Anwendung |
Nur für den industriellen Einsatz |
Schnittstellen
| Anzahl Schnittstellen |
2 |
| Anschlussart |
RJ45-Buchse |
| Hinweis zur Anschlussart |
Autonegotiation und Autocrossing |
| Übertragungsgeschwindigkeit |
100 MBit/s (Vollduplex) |
| Übertragungsphysik |
Ethernet in RJ45-Twisted-Pair |
| Anzahl Schnittstellen (2) |
1 |
| Anschlussart (2) |
Inline-Datenrangierer |
| Übertragungsgeschwindigkeit (2) |
500 kBit/s / 2 MBit/s (automatische Erkennung, kein Mischsystem) |
| Systemspezifische Protokolle |
Mailbox-Protokolle CAN application protocol over EtherCAT® |
| Systemspezifische Protokolle (2) |
Mailbox-Protokolle File access over EtherCAT® |
| Spezifikation |
ETG.1000 V1.02 |
Systemeigenschaften
| Anzahl der unterstützten Teilnehmer |
max. 63 (pro Station) |
| Anzahl der anschließbaren Lokalbus-Teilnehmer |
max. 63 |
| Anzahl der Teilnehmer mit Parameterkanal |
max. 16 |
| Anzahl unterstützter Abzweigklemmen mit Fernbusstich |
0 |
Artikeleigenschaften
| Produkttyp |
I/O-Komponente |
| Produktfamilie |
Inline |
| Bauform |
modular |
| Einbaulage |
beliebig |
| Lieferumfang |
inklusive Inline-Stecker und Beschriftungsfeld |
| Diagnose-Meldungen |
Meldungen über das Objekt 10F3_hex Diagnosis history |
| Überspannungskategorie |
II (IEC 60664-1, EN 60664-1) |
| Verschmutzungsgrad |
2 (IEC 60664-1, EN 60664-1) |
Elektrische Eigenschaften
| Maximale Verlustleistung bei Nennbedingung |
3,6 W
|
| Versorgungsspannung |
24 V DC (über Inline-Stecker) |
| Versorgungsspannungsbereich |
19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme |
max. 0,9 A (mit maximaler Anzahl angeschlossener I/O-Klemmen) |
| Stromaufnahme (2) |
typ. 50 mA (keine Lokalbus-Teilnehmer angeschlossen, ab HW 04) |
| Stromaufnahme (3) |
typ. 70,6 mA (keine Lokalbus-Teilnehmer angeschlossen, bis HW 03) |
| Versorgungsspannung (2) |
7,5 V DC |
| Stromversorgung |
max. 0,8 A |
| Versorgungsspannung (3) |
24 V DC |
| Versorgungsspannungsbereich (2) |
19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromversorgung (2) |
max. 0,5 A DC |
| Versorgungsspannung (4) |
24 V DC (über Inline-Stecker) |
| Versorgungsspannungsbereich (3) |
19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromversorgung (3) |
max. 8 A DC (Summe aus U_M + U_S) |
| Versorgungsspannung (5) |
24 V DC (über Inline-Stecker) |
| Versorgungsspannungsbereich (4) |
19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromversorgung (4) |
max. 8 A DC (Summe aus U_M + U_S) |
| Prüfspannung: Ethernet-Schnittstelle 1 / Ethernet-Schnittstelle 2 |
1500 V AC, 50 Hz, 1 min |
| Prüfspannung: Ethernet-Schnittstelle 1 / Logik (U_BK, U_L, U_ANA) |
1500 V AC, 50 Hz, 1 min |
| Prüfspannung: Ethernet-Schnittstelle 1 / Peripherie (U_M, U_S) |
1500 V AC, 50 Hz, 1 min |
| Prüfspannung: Ethernet-Schnittstelle 1 / Funktionserde |
1500 V AC, 50 Hz, 1 min |
| Prüfspannung: Ethernet-Schnittstelle 2 / Logik (U_BK, U_L, U_ANA) |
1500 V AC, 50 Hz, 1 min |
| Prüfspannung: Ethernet-Schnittstelle 2 / Peripherie (U_M, U_S) |
1500 V AC, 50 Hz, 1 min |
| Prüfspannung: Ethernet-Schnittstelle 2 / Funktionserde |
1500 V AC, 50 Hz, 1 min |
| Prüfspannung: Logik (U_BK, U_L, U_ANA) / Peripherie (U_M, U_S) |
500 V AC, 50 Hz, 1 min |
| Prüfspannung: Logik (U_BK, U_L, U_ANA) / Funktionserde |
500 V AC, 50 Hz, 1 min |
| Prüfspannung: Peripherie (U_M, U_S) / Funktionserde |
500 V AC, 50 Hz, 1 min |
Anschlussdaten
| Benennung Anschluss |
Inline-Anschlussstecker |
| Anschlussart |
Zugfederanschluss |
| Leiterquerschnitt starr |
0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel |
0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG |
28 ... 16 |
| Abisolierlänge |
8 mm
|
Umwelt- und Lebensdauerbedingungen
| Umgebungstemperatur (Betrieb) |
-25 °C ... 55 °C |
| Schutzart |
IP20 |
| Luftdruck (Betrieb) |
70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) |
70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Umgebungstemperatur (Lagerung/Transport) |
-40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) |
10 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) |
10 % ... 95 % (keine Betauung) |
Normen und Bestimmungen
| Schutzklasse |
III (IEC 61140, EN 61140, VDE 0140-1) |
Montage
| Montageart |
Tragschienenmontage |
| Einbaulage |
beliebig |
