Produktbeschreibung

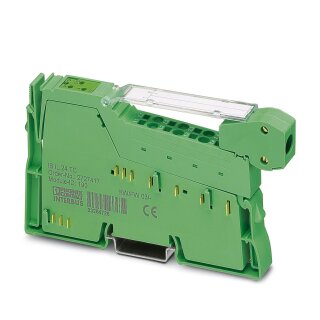

Die Inline-Thermistorklemme IB IL 24 TC-PAC ist eine kompakte I/O-Komponente zur Temperaturüberwachung in modularen Steuerungssystemen. Das Gerät wird mit Anschlussstecker und Beschriftungsfeld geliefert und nutzt eine 2-Leiter-Anschlusstechnik. Die Versorgungsspannung beträgt 24 V DC im Bereich 19,2 bis 30 V DC, bei einer maximalen Stromaufnahme von 500 mA. Die maximale Verlustleistung unter Nennbedingungen liegt bei 0,6 W. Der Zugfederanschluss akzeptiert starre und flexible Leiter von 0,08 bis 1,5 mm² (AWG 28 bis 16) mit einer Abisolierlänge von 8 mm. Die Baugruppenabmessungen betragen 12,2 mm Breite, 119,8 mm Höhe und 71,5 mm Tiefe. Das Modul ist für den Schaltschrankeinbau konzipiert und arbeitet im Temperaturbereich von -25 bis +55 °C.
Anwendungsbereiche
Typische Anwendungsfelder sind die Thermistor-Signalkonditionierung in Verpackungsmaschinen, die Temperaturerfassung in Industrie-Ovens sowie die Sensor-Aktor-Integration in dezentralen Automatisierungsstationen. Die Prüfspannungen von 500 V AC zwischen den verschiedenen Versorgungsebenen gewährleisten eine hohe Betriebssicherheit. Inline-Thermistorklemmen eignen sich besonders für modular aufgebaute Steuerungen, bei denen Temperatur- und Analogsignale dezentral verarbeitet werden müssen.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,0830 kg
|
| Artikelgewicht: |
0,0830 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
14,70 × 8,30 × 2,70 cm |
Technische Daten
Maße
| ETIM 9.0 |
EC001596 |
| Breite |
12,2 mm
|
| Höhe |
119,8 mm
|
| Tiefe |
71,5 mm
|
Hinweise
| Hinweis zur Anwendung |
Nur für den industriellen Einsatz |
Materialangaben
| Farbe (Gehäuse) |
grün (RAL 6021) |
Schnittstellen
| Anschlussart |
Inline-Datenrangierer |
| Übertragungsgeschwindigkeit |
500 kBit/s |
| Übertragungsphysik |
Kupfer |
Systemeigenschaften
| Längencode (hex) |
41 |
| ID-Code (dez) |
190 |
| Längencode (dez) |
65 |
| Prozessdatenkanal |
4 Bit |
| Eingabeadressraum |
4 Bit |
| Ausgabeadressraum |
0 Byte |
| Parameterkanal (PCP) |
0 Byte |
| Registerlänge (Bus) |
4 Bit |
| Bedarf an Parameterdaten |
1 Byte |
| Bedarf an Konfigurationsdaten |
4 Byte |
Eingangsdaten
| Benennung Eingang |
Widerstandsfühler |
| Beschreibung des Eingangs |
Eingang für Kaltleiter |
| Anzahl der Eingänge |
1 |
| Anschlussart |
Zugfederanschluss |
| Anschlusstechnik |
2-Leiter |
| Verwendbare Sensortypen (RTD) |
Kaltleiter nach DIN 44081 bzw. DIN 44082 |
| Eingangsfilterzeit |
typ. 10 ms |
| Nennwert der Stromquellen |
max. 1,2 mA (bei < 8 V DC Leerlaufspannung) |
| Widerstandsbereich linear |
2,7 kOhm ... 3,5 kOhm (Abschaltbereich, Gesamtwiderstand) |
| Widerstandsbereich linear (2) |
50 Ohm ... 2,25 kOhm (Arbeitsbereich, Gesamtwiderstand) |
Ausgangsdaten
| Anschlussart |
Zugfederanschluss |
| Anschlusstechnik |
2-Leiter |
| Anzahl der Ausgänge |
1 |
| Schutzbeschaltung |
kurzschluss- und überlastfest |
| Ausgangssignal Strom |
500 mA (je Ausgang) |
| Ausgangssignal Spannung |
24 V DC (U_S - 1 V) |
| Bürde/Ausgangslast Spannungsausgang |
< 2,7 kOhm (Gesamtwiderstand bei Ausgangssignal high) |
Artikeleigenschaften
| Produkttyp |
I/O-Komponente |
| Produktfamilie |
Inline |
| Bauform |
modular |
| Installationsort |
Schaltschrank |
Elektrische Eigenschaften
| Maximale Verlustleistung bei Nennbedingung |
0,6 W
|
| Versorgungsspannung |
7,5 V DC (über Potenzialrangierer) |
| Stromaufnahme |
max. 60 mA |
| Versorgungsspannung (2) |
24 V DC (über Potenzialrangierer) |
| Versorgungsspannungsbereich |
19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme (2) |
max. 500 mA |
| Prüfspannung: 5-V-Versorgung ankommender Fernbus / 7,5-V-Versorgung (Buslogik) |
500 V AC, 50 Hz, 1 min |
| Prüfspannung: 5-V-Versorgung weiterführender Fernbus / 7,5-V-Versorgung (Buslogik) |
500 V AC, 50 Hz, 1 min |
| Prüfspannung: 7,5-V-Versorgung (Buslogik) / 24-V-Analogversorgung (analoge Peripherie) |
500 V AC, 50 Hz, 1 min |
| Prüfspannung: 24-V-Analogversorgung (analoge Peripherie) / Funktionserde |
500 V AC, 50 Hz, 1 min |
| Prüfspannung: Thermistor / alle anderen Bereiche |
1200 V AC, 50 Hz, 1 min |
Anschlussdaten
| Benennung Anschluss |
Inline-Anschlussstecker |
| Anschlussart |
Zugfederanschluss |
| Leiterquerschnitt starr |
0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel |
0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG |
28 ... 16 |
| Abisolierlänge |
8 mm
|
Umwelt- und Lebensdauerbedingungen
| Umgebungstemperatur (Betrieb) |
-25 °C ... 55 °C |
| Schutzart |
IP20 |
| Luftdruck (Betrieb) |
80 kPa ... 106 kPa (bis zu 2000 m üNN) |
| Luftdruck (Lagerung/Transport) |
70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Umgebungstemperatur (Lagerung/Transport) |
-25 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) |
-25 % ... 55 % (75 % im Mittel, 85 % gelegentlich) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) |
-25 % ... 85 % |
Normen und Bestimmungen
| Schutzklasse |
III (IEC 61140, EN 61140, VDE 0140-1) |
Montage
| Montageart |
Tragschienenmontage |
