Produktbeschreibung

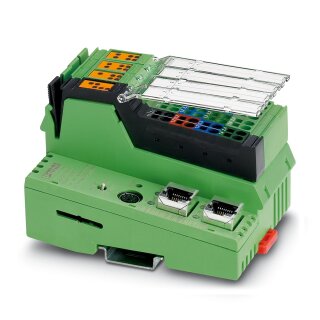

Der Inline-Controller ILC 171 ETH 2TX ist eine modulare Steuereinheit für dezentrale Automatisierungsaufgaben mit Ethernet-Konnektivität. Das Gerät kommuniziert über PROFINET und Modbus/TCP und wird über PC Worx Express oder PC Worx gemäß IEC 61131-3 programmiert. Die Versorgungsspannung liegt bei 24 V DC im Bereich 19,2 bis 30 V DC bei einer Stromaufnahme von 80 mA ohne angeschlossene I/O-Klemmen. Eine zusätzliche 7,5-V-Hilfsversorgung (max. 0,8 A DC) ist integriert. Das Gerät ist mit einer akku-gepufferten Echtzeituhr ausgestattet, die eine Genauigkeit von 8,5 Sekunden pro Tag bietet.
Anwendungsbereiche
Typische Anwendungsfelder sind die dezentrale Steuerung in Verpackungsmaschinen mit verteilten Sensoren und Aktoren sowie die Anbindung von Teilsystemen in Förderanlagen an zentrale PROFINET-Netzwerke. Auch in der Prozessüberwachung an Spritzgussmaschinen wird der Controller zur Datenerfassung und lokalen Logik-Verarbeitung eingesetzt. Die Gehäusemasse betragen 80 × 119,8 × 71,5 mm; die Anschlüsse sind als Zugfederanschlüsse für Leiterquerschnitte 0,08 bis 1,5 mm² ausgeführt. Der Betriebstemperaturbereich liegt zwischen -25 und +55 °C, die Schutzart beträgt IP20. Die Vibrationsfestigkeit im Betrieb ist mit 5g spezifiziert.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,3650 kg
|
| Artikelgewicht: |
0,3650 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
12,80 × 12,00 × 8,40 cm |
Technische Daten
Hinweise
| ETIM 9.0 |
EC000236 |
| Hinweis zur Anwendung |
Nur für den industriellen Einsatz |
| CCCex -Hinweis |
Der Einsatz in explosionsgefährdeten Bereichen ist in China nicht erlaubt. |
Artikeleigenschaften
| Produkttyp |
Steuerung |
| Produktfamilie |
Inline-Controller |
| Bauform |
modular |
| Diagnosedisplay |
nein |
Systemeigenschaften
| Taktfrequenz |
64 MHz
|
| Remanenter Datenspeicher |
48 kByte (NVRAM) |
| Programmspeicher |
512 kByte |
| Datenspeicher |
512 kByte |
| Anzahl Steuerungs-Tasks |
8 |
| Anzahl der Prozessdaten |
max. 4096 Bit (INTERBUS) |
| Anzahl der Prozessdaten (INTERBUS Ein-/Ausgangsdaten max.) |
max. 4096 Bit (INTERBUS) |
| Anzahl der Prozessdaten (Modbus TCP-Client) |
max. 32768 Bit (interner Modbus/TCP-Client) |
| Anzahl der unterstützten Teilnehmer |
max. 128 |
| Anzahl der anschließbaren Lokalbus-Teilnehmer |
max. 63 (Stromaufnahme ist zu beachten) |
| Anzahl der Teilnehmer mit Parameterkanal |
max. 24 |
| Anzahl unterstützter Abzweigklemmen mit Fernbusstich |
max. 3 |
| Anzahl der Prozessdaten (2) |
max. 32768 Bit (interner Modbus/TCP-Client) |
| Anzahl der Modbus TCP-Clients |
max. 16 größer FW 4.42 |
| Gerätefunktion |
PROFINET-Device |
| Spezifikation |
2.2 |
| Device ID |
007A_hex / 122_dez |
| Vendor ID |
00B0_hex / 176_dez |
| Diagnosedisplay |
nein |
| Redundanzfunktion |
nein |
| Sicherheitsfunktion |
nein |
| Unterstützte Programmiersprachen |
Anweisungsliste (AWL/IL) |
| Unterstützte Programmiersprachen (2) |
Ablaufsprache (AS/SFC) |
| Unterstützte Programmiersprachen (3) |
Kontaktplan (KOP/LD) |
| Unterstützte Programmiersprachen (4) |
Funktionsbausteinsprache (FBS/FBD) |
| Unterstützte Programmiersprachen (5) |
Strukturierter Text (ST) |
| Konfigurationswerkzeug |
Config+ ab Version 1.01 |
| Diagnosewerkzeug |
DIAG+ |
| Laufzeitsystem |
eCLR |
| Applikationsschnittstelle |
OPC |
Elektrische Eigenschaften
| Übertragungsmedium |
Kupfer |
| Echtzeituhr |
ja |
| Beschreibung Echtzeituhr |
8,5 s/Tag integriert (Akku gepuffert) |
| Versorgungsspannung |
24 V DC -15 % / +20 % (nach EN 61131-2) |
| Versorgungsspannungsbereich |
19,2 V DC ... 30 V DC |
| Stromaufnahme |
80 mA (ohne angeschlossene I/O-Klemmen) |
| Versorgungsspannung (2) |
7,5 V DC ±5 % |
| Stromversorgung |
max. 0,8 A DC (Derating beachten) |
| Versorgungsspannung (3) |
24 V DC -15 % / +20 % |
| Versorgungsspannungsbereich (2) |
19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromversorgung (2) |
0,5 A DC (Derating beachten) |
| Versorgungsspannung (4) |
24 V DC -15 % / +20 % (nach EN 61131-2) |
| Versorgungsspannungsbereich (3) |
19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromversorgung (3) |
max. 8 A DC (Summe aus U_M + U_S) |
| Stromaufnahme (2) |
max. 8 A DC |
| Stromaufnahme (3) |
6 mA (ohne Sensoren) |
| Versorgungsspannung (5) |
24 V DC -15 % / +20 % (nach EN 61131-2) |
| Versorgungsspannungsbereich (4) |
19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromversorgung (4) |
max. 8 A (Summe aus U_M + U_S) |
| Stromaufnahme (4) |
max. 8 A DC |
| Stromaufnahme (5) |
10 mA (ohne Aktoren) |
Eingangsdaten
| Benennung Eingang |
Digitale Eingänge |
| Beschreibung des Eingangs |
EN 61131-2 Typ 1 NPN/PNP |
| Anzahl der Eingänge |
8 |
| Leitungslänge |
max. 30 m |
| Anschlussart |
Inline-Potenzialverteiler |
| Anschlusstechnik |
2-, 3-, 4-Leiter |
| Eingangsspannungsbereich |
-0,5 V ... 30 V |
| Eingangsspannungsbereich "0"-Signal |
-0,5 V ... 5 V |
| Eingangsspannungsbereich "1"-Signal |
15 V ... 30 V |
| Nenneingangsstrom bei U_IN |
typ. 7 mA |
| Nenneingangsstrom bei U_IN (2) |
max. 15 mA |
| Eingangsfilterzeit |
typ. 5 ms (Signalwechsel 0?1) |
| Eingangsfilterzeit (2) |
typ. 5 ms (Signalwechsel 1?0) |
Ausgangsdaten
| Benennung Ausgang |
Digitale Ausgänge |
| Anschlussart |
Zugfederanschluss |
| Anschlusstechnik |
2-, 3-, 4-Leiter |
| Anzahl der Ausgänge |
4 |
| Maximaler Ausgangsstrom je Kanal |
500 mA
|
| Maximaler Ausgangsstrom je Modul / Klemme |
2 A
|
| Nennlast Lampen |
12 W
|
| Nennlast ohmsch |
12 W
|
| Verhalten bei induktiver Überlast |
Ausgang kann zerstört werden |
Anschlussdaten
| Anschlussart |
Zugfederanschluss |
| Leiterquerschnitt starr |
0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel |
0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG |
28 ... 16 |
Schnittstellen
| Webserver |
ja |
| Bussystem |
RJ45 |
| Anzahl Schnittstellen |
2 |
| Anschlussart |
RJ45-Buchse |
| Übertragungsgeschwindigkeit |
10/100 MBit/s |
| Anzahl der Kanäle |
2 |
| Anzahl Schnittstellen (2) |
1 |
| Anschlussart (2) |
Inline-Datenrangierer |
| Übertragungsgeschwindigkeit (2) |
500 kBaud / 2 MBaud (umschaltbar) |
| Bussystem (2) |
RS-232 |
| Anzahl Schnittstellen (3) |
1 |
| Anschlussart (3) |
6-polige MINI-DIN-Buchse (PS/2) |
| Übertragungsgeschwindigkeit (3) |
max. 115,2 kBit/s |
| Übertragungsphysik |
Kupfer |
| Anzahl der Kanäle (2) |
1 |
Maße
| Breite |
80 mm
|
| Höhe |
119,8 mm
|
| Tiefe |
71,5 mm
|
Materialangaben
Umwelt- und Lebensdauerbedingungen
| Schutzart |
IP20 |
| Umgebungstemperatur (Betrieb) |
-25 °C ... 55 °C |
| Umgebungstemperatur (Lagerung/Transport) |
-25 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) |
10 % ... 95 % (nach DIN EN 61131-2) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) |
10 % ... 95 % (nach DIN EN 61131-2) |
| Schock |
25g, Kriterium 1, nach IEC 60068-2-27 |
| Vibration (Betrieb) |
5 g
|
| Luftdruck (Betrieb) |
70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) |
70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Beständigkeit gegen funktionsgefährdende Gase nach DIN 40046-36; DIN 40046-37 |
Schwefeldioxyd (SO_2) 10 ± 0,3 ppm (Prüfdauer 10 Tage), Schwefelwasserstoff (H_2S) 1 ±0,3 ppm (Prüfdauer 4 Tage), jeweils bei 25 °C und 75 % Luftfeuchtigkeit |
EMV-Daten
| Elektromagnetische Verträglichkeit |
Konformität zur EMV-Richtlinie 2014/30/EU |
| Konformität zu EMV-Richtlinien |
Prüfung der Störfestigkeit nach EN IEC 61000-6-2 Entladung statischer Elektrizität (ESD)IEC 61000-4-2 Kriterium B, ±6 kV Kontaktentladung, ±8 kV Luftentladung |
| Konformität zu EMV-Richtlinien (2) |
Prüfung der Störfestigkeit nach EN IEC 61000-6-2 Elektromagnetische FelderIEC 61000-4-3 Kriterium A, Feldstärke: 10 V/m |
| Konformität zu EMV-Richtlinien (3) |
Prüfung der Störfestigkeit nach EN IEC 61000-6-2 Schnelle Transienten (Burst)IEC 61000-4-4 Kriterium A, alle Schnittstellen ±1 kVKriterium B, alle Schnittstellen ±2 kV |
| Konformität zu EMV-Richtlinien (4) |
Prüfung der Störfestigkeit nach EN IEC 61000-6-2 Transiente Überspannung (Surge)IEC 61000-4-5 Kriterium B, Versorgungsleitungen DC: ±0,5 kV/±1,0 kV (symmetrisch/unsymmetrisch), Feldbuskabel-Schirm: ±1,0 kV |
| Konformität zu EMV-Richtlinien (5) |
Prüfung der Störfestigkeit nach EN IEC 61000-6-2 Leitungsgeführte StörgrößenIEC 61000-4-6 Kriterium A, Prüfspannung 10 V |
| Konformität zu EMV-Richtlinien (6) |
Prüfung der Störaussendung nach EN 61000-6-4/IEC 61000-6-4 Klasse A |
Montage
| Montageart |
Tragschienenmontage |
