Produktbeschreibung

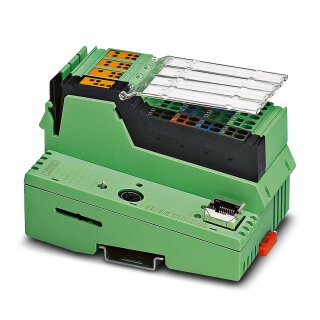

Der Inline-Controller ILC 131 ETH ist eine modulare Steuereinheit für dezentrale Automatisierungsaufgaben mit Kommunikationsfunktionen über PROFINET und Modbus/TCP. Der Controller arbeitet mit 24 V DC Versorgungsspannung (19,2 bis 30 V DC zulässig) bei einer Stromaufnahme von 80 mA ohne angeschlossene I/O-Klemmen. Die modulare Bauform ermöglicht flexible Erweiterung durch externe Klemmen. Der Controller verfügt über eine akkugepufferte Echtzeituhr mit 8,5 s/Tag Abweichung und nutzt Kupfer als Übertragungsmedium für die Signalverbindungen. Die Programmierung erfolgt mit PC Worx Express oder der vollständigen PC Worx Umgebung nach IEC 61131-3 Standard.
Anwendungsbereiche
In der Praxis findet der Controller Einsatz in dezentralen Verdrahtungsebenen von Verpackungsmaschinen, wo er über PROFINET mit zentralen Steuerungen kommuniziert und lokale Sensor-Aktor-Logiken abbildet. Auch in Förderanlagen-Stationen und in Gebäudeautomationssystemen wird der ILC 131 ETH für Schaltschrank-externe Steuerungsaufgaben eingesetzt. Die Schutzart IP20 und der Betriebstemperaturbereich von -25 bis 55 °C gewährleisten Einsatz in Standard-Industrieumgebungen. Zugfederanschlüsse ermöglichen werkzeuglose Verdrahtung mit Leiterquerschnitten von 0,08 bis 1,5 mm² starr oder flexibel.
Vorteile gegenüber Alternativen
Im Unterschied zu reinen dezentralen I/O-Klemmen bietet der ILC 131 ETH eigenständige Verarbeitungslogik und Netzwerkkommunikation, wodurch aufwendige Verdrahtungen zu zentralen Steuerungen entfallen können.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,3586 kg
|
| Artikelgewicht: |
0,3586 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
12,80 × 12,00 × 8,40 cm |
Technische Daten
Hinweise
| ETIM 9.0 |
EC000236 |
| Hinweis zur Anwendung |
Nur für den industriellen Einsatz |
| CCCex -Hinweis |
Der Einsatz in explosionsgefährdeten Bereichen ist in China nicht erlaubt. |
Artikeleigenschaften
| Produkttyp |
Steuerung |
| Produktfamilie |
Inline-Controller |
| Bauform |
modular |
| Diagnosedisplay |
nein |
Systemeigenschaften
| Remanenter Datenspeicher |
8 kByte (NVRAM) |
| Programmspeicher |
192 kByte |
| Datenspeicher |
192 kByte |
| Anzahl Steuerungs-Tasks |
8 |
| Anzahl der Prozessdaten |
max. 4096 Bit (INTERBUS) |
| Anzahl der Prozessdaten (INTERBUS Ein-/Ausgangsdaten max.) |
max. 4096 Bit (INTERBUS) |
| Anzahl der Prozessdaten (Modbus TCP-Client) |
max. 8192 Bit (interner Modbus/TCP-Client) |
| Anzahl der unterstützten Teilnehmer |
max. 63 |
| Anzahl der anschließbaren Lokalbus-Teilnehmer |
max. 63 (Stromaufnahme ist zu beachten) |
| Anzahl der Teilnehmer mit Parameterkanal |
max. 8 |
| Anzahl der Prozessdaten (2) |
max. 8192 Bit (interner Modbus/TCP-Client) |
| Anzahl der Modbus TCP-Clients |
max. 4 größer FW 4.42 |
| Gerätefunktion |
PROFINET-Device |
| Spezifikation |
2.2 |
| Device ID |
007D_hex / 125_dez |
| Vendor ID |
00B0_hex / 176_dez |
| Diagnosedisplay |
nein |
| Redundanzfunktion |
nein |
| Sicherheitsfunktion |
nein |
| Unterstützte Programmiersprachen |
Anweisungsliste (AWL/IL) |
| Unterstützte Programmiersprachen (2) |
Ablaufsprache (AS/SFC) |
| Unterstützte Programmiersprachen (3) |
Kontaktplan (KOP/LD) |
| Unterstützte Programmiersprachen (4) |
Funktionsbausteinsprache (FBS/FBD) |
| Unterstützte Programmiersprachen (5) |
Strukturierter Text (ST) |
| Konfigurationswerkzeug |
Config+ ab Version 1.01 |
| Diagnosewerkzeug |
DIAG+ |
| Laufzeitsystem |
eCLR |
| Applikationsschnittstelle |
OPC |
Elektrische Eigenschaften
| Übertragungsmedium |
Kupfer |
| Echtzeituhr |
ja |
| Beschreibung Echtzeituhr |
8,5 s/Tag integriert (Akku gepuffert) |
| Versorgungsspannung |
24 V DC -15 % / +20 % (nach EN 61131-2) |
| Versorgungsspannungsbereich |
19,2 V DC ... 30 V DC |
| Stromaufnahme |
80 mA (ohne angeschlossene I/O-Klemmen) |
| Versorgungsspannung (2) |
7,5 V DC ±5 % |
| Stromversorgung |
max. 0,8 A DC (Derating beachten) |
| Versorgungsspannung (3) |
24 V DC -15 % / +20 % |
| Versorgungsspannungsbereich (2) |
19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromversorgung (2) |
0,5 A DC (Derating beachten) |
| Versorgungsspannung (4) |
24 V DC -15 % / +20 % (nach EN 61131-2) |
| Versorgungsspannungsbereich (3) |
19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromversorgung (3) |
max. 8 A DC (Summe aus U_M + U_S) |
| Stromaufnahme (2) |
max. 8 A DC |
| Stromaufnahme (3) |
6 mA (ohne Sensoren) |
| Versorgungsspannung (5) |
24 V DC -15 % / +20 % (nach EN 61131-2) |
| Versorgungsspannungsbereich (4) |
19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromversorgung (4) |
max. 8 A (Summe aus U_M + U_S) |
| Stromaufnahme (4) |
max. 8 A DC |
| Stromaufnahme (5) |
10 mA (ohne Aktoren) |
Eingangsdaten
| Benennung Eingang |
Digitale Eingänge |
| Beschreibung des Eingangs |
EN 61131-2 Typ 1 NPN/PNP |
| Anzahl der Eingänge |
8 |
| Leitungslänge |
max. 30 m |
| Anschlussart |
Inline-Potenzialverteiler |
| Anschlusstechnik |
2-, 3-, 4-Leiter |
| Eingangsspannungsbereich |
-0,5 V ... 30 V |
| Eingangsspannungsbereich "0"-Signal |
-0,5 V ... 5 V |
| Eingangsspannungsbereich "1"-Signal |
15 V ... 30 V |
| Nenneingangsstrom bei U_IN |
typ. 7 mA |
| Nenneingangsstrom bei U_IN (2) |
max. 15 mA |
| Eingangsfilterzeit |
typ. 5 ms (Signalwechsel 0?1) |
| Eingangsfilterzeit (2) |
typ. 5 ms (Signalwechsel 1?0) |
Ausgangsdaten
| Benennung Ausgang |
Digitale Ausgänge |
| Anschlussart |
Zugfederanschluss |
| Anschlusstechnik |
2-, 3-, 4-Leiter |
| Anzahl der Ausgänge |
4 |
| Maximaler Ausgangsstrom je Kanal |
500 mA
|
| Maximaler Ausgangsstrom je Modul / Klemme |
2 A
|
| Nennlast Lampen |
12 W
|
| Nennlast ohmsch |
12 W
|
Anschlussdaten
| Anschlussart |
Zugfederanschluss |
| Leiterquerschnitt starr |
0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel |
0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG |
28 ... 16 |
Schnittstellen
| Webserver |
ja |
| Bussystem |
RJ45 |
| Anzahl Schnittstellen |
1 |
| Anschlussart |
RJ45-Buchse |
| Übertragungsgeschwindigkeit |
10/100 MBit/s |
| Anzahl der Kanäle |
1 |
| Anzahl Schnittstellen (2) |
1 |
| Anschlussart (2) |
Inline-Datenrangierer |
| Übertragungsgeschwindigkeit (2) |
500 kBaud / 2 MBaud (umschaltbar) |
| Bussystem (2) |
RS-232 |
| Anzahl Schnittstellen (3) |
1 |
| Anschlussart (3) |
6-polige MINI-DIN-Buchse (PS/2) |
| Übertragungsgeschwindigkeit (3) |
max. 115,2 kBit/s |
| Übertragungsphysik |
Kupfer |
| Anzahl der Kanäle (2) |
1 |
Maße
| Breite |
80 mm
|
| Höhe |
119,8 mm
|
| Tiefe |
71,5 mm
|
Materialangaben
Umwelt- und Lebensdauerbedingungen
| Schutzart |
IP20 |
| Umgebungstemperatur (Betrieb) |
-25 °C ... 55 °C |
| Umgebungstemperatur (Lagerung/Transport) |
-25 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) |
10 % ... 95 % (nach DIN EN 61131-2) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) |
10 % ... 95 % (nach DIN EN 61131-2) |
| Schock |
25g, Kriterium 1, nach IEC 60068-2-27 |
| Vibration (Betrieb) |
5 g
|
| Luftdruck (Betrieb) |
70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) |
70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Beständigkeit gegen funktionsgefährdende Gase nach DIN 40046-36; DIN 40046-37 |
Schwefeldioxyd (SO_2) 10 ± 0,3 ppm (Prüfdauer 10 Tage), Schwefelwasserstoff (H_2S) 1 ±0,3 ppm (Prüfdauer 4 Tage), jeweils bei 25 °C und 75 % Luftfeuchtigkeit |
EMV-Daten
| Elektromagnetische Verträglichkeit |
Konformität zur EMV-Richtlinie 2014/30/EU |
| Konformität zu EMV-Richtlinien |
Prüfung der Störfestigkeit nach EN IEC 61000-6-2 Entladung statischer Elektrizität (ESD)IEC 61000-4-2 Kriterium B, ±6 kV Kontaktentladung, ±8 kV Luftentladung |
| Konformität zu EMV-Richtlinien (2) |
Prüfung der Störfestigkeit nach EN IEC 61000-6-2 Elektromagnetische FelderIEC 61000-4-3 Kriterium A, Feldstärke: 10 V/m |
| Konformität zu EMV-Richtlinien (3) |
Prüfung der Störfestigkeit nach EN IEC 61000-6-2 Schnelle Transienten (Burst)IEC 61000-4-4 Kriterium A, alle Schnittstellen ±1 kVKriterium B, alle Schnittstellen ±2 kV |
| Konformität zu EMV-Richtlinien (4) |
Prüfung der Störfestigkeit nach EN IEC 61000-6-2 Transiente Überspannung (Surge)IEC 61000-4-5 Kriterium B, Versorgungsleitungen DC: ±0,5 kV/±1,0 kV (symmetrisch/unsymmetrisch), Feldbuskabel-Schirm: ±1,0 kV |
| Konformität zu EMV-Richtlinien (5) |
Prüfung der Störfestigkeit nach EN IEC 61000-6-2 Leitungsgeführte StörgrößenIEC 61000-4-6 Kriterium A, Prüfspannung 10 V |
| Konformität zu EMV-Richtlinien (6) |
Prüfung der Störaussendung nach EN IEC 61000-6-4 Klasse A |
Montage
| Montageart |
Tragschienenmontage |
