Produktbeschreibung

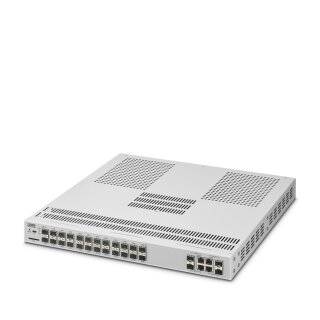

Der FL SWITCH 5924SFP ist ein verwalteter Ethernet Switch der TSN-5000-Serie für industrielle Automatisierungs- und Steuerungsnetzwerke. Das Gerät verfügt über 8 SFP-Ports mit 100/1000 MBit/s, 16 SFP-Ports mit 1000 MBit/s und zusätzlich 4 Combo-Ports für flexibles Netzwerk-Layout. Die Versorgungsspannung beträgt 100 bis 240 V AC, die maximale Stromaufnahme liegt bei 0,77 A. Die Schutzart IP20 ermöglicht den Betrieb in klimatisierten Schaltschränken und Steuerverteilern im Temperaturbereich von -10 bis +60 °C. Das Gerät ist zertifiziert nach PROFINET Conformance Class B und erfüllt die Anforderungen der Cybersecurity-Standards IEC 62443-4-1 (Entwicklungsprozess) und IEC 62443-4-2 (Produktkompatibilität). Der Schaltschrank-Einsatz erfolgt mittels Rack-Montage mit mitgelieferter Halterung in Höheneinheiten von 1 HE.
Anwendungsbereiche
Typische Anwendungsfelder sind die Vernetzung von dezentralen I/O-Stationen in Fertigungsanlagen, die Gigabit-Anbindung von SPS-Systemen und Remote-Terminal-Einheiten, sowie die Datenbündelung für Industrie-4.0-Szenarien mit Zeitkritikalität. Der Switch wird ohne Stromkabel geliefert; optional ist eine redundante Spannungsversorgung erhältlich. Das Metallgehäuse mit DIN-Schienenmontage bietet Schutzklasse III nach VDE 0106.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
6,1710 kg
|
| Artikelgewicht: |
6,1710 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
37,50 × 44,20 × 4,40 cm |
Technische Daten
Maße
| ETIM 9.0 |
EC000734 |
| Breite |
442 mm
|
| Höhe |
44 mm
|
| Tiefe |
375 mm
|
Hinweise
| Allgemein |
Gerät wird ohne Netzkabel ausgeliefert! |
Materialangaben
Montage
| Montageart |
Rack-Montage (mit Halterung) |
| Halterungssystem |
19"-Rack |
Schnittstellen
| Anzahl Schnittstellen |
8 |
| Anschlussart |
SFP |
| Übertragungsgeschwindigkeit |
100/1000 MBit/s (vollduplex, 100 MBit auf Port 1-16 nicht unterstützt!) |
| Übertragungsphysik |
Abhängig vom SFP-Modul |
| Übertragungslänge |
bis zu 80 km (je nach verwendeter Faser/SFP-Modul) |
| Signal-LEDs |
Datenempfang, Link-Status |
| Anzahl der Kanäle |
8 (SFP-Ports) |
| Anzahl Schnittstellen (2) |
4 |
| Anschlussart (2) |
SFP/RJ45 |
| Hinweis zur Anschlussart |
Autonegotiation und Autocrossing |
| Übertragungsgeschwindigkeit (2) |
10/100/1000 MBit/s (vollduplex) |
| Übertragungsphysik (2) |
Abhängig vom SFP-Modul |
| Übertragungslänge (2) |
bis zu 80 km (je nach verwendeter Faser/SFP-Modul) |
| Signal-LEDs (2) |
Datenempfang, Link-Status |
| Anzahl der Kanäle (2) |
4 (Combo-Ports) |
| Anzahl Schnittstellen (3) |
16 (vollduplex, 100 MBit auf Port 1-16 nicht unterstützt!) |
| Anschlussart (3) |
SFP |
| Übertragungsgeschwindigkeit (3) |
1000 MBit/s (vollduplex) |
| Übertragungsphysik (3) |
Abhängig vom SFP-Modul |
| Übertragungslänge (3) |
bis zu 80 km (je nach verwendeter Faser/SFP-Modul) |
| Signal-LEDs (3) |
Datenempfang, Link-Status |
| Anzahl der Kanäle (3) |
16 (SFP-Ports) |
Artikeleigenschaften
| Produkttyp |
Switch |
| Produktfamilie |
Managed TSN Switch 5000 |
| Bauform |
Stand-alone |
| MTTF |
216,7 Jahre (SN 29500 Standard, Temperatur 25 °C, Arbeitszyklus 21 %) |
| MTTF (2) |
89,8 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 34,25 %) |
| MTTF (3) |
16,8 Jahre (SN 29500 Standard, Temperatur 60 °C, Arbeitszyklus 100 %) |
| Besondere Eigenschaften |
Entwicklungsprozess zertifiziert nach IEC 62443-4-1 |
| Besondere Eigenschaften (2) |
Kompatibel zu IEC 62443-4-2 |
| Schutzklasse |
III (VDE 0106) |
| Verschmutzungsgrad |
2 |
| Diagnosefunktionen |
RMON History |
| Diagnosefunktionen (2) |
LLDP (Link Layer Discovery Protocol) |
| Diagnosefunktionen (3) |
SNMP-Traps |
| Diagnosefunktionen (4) |
N:1-Portmirroring |
| Diagnosefunktionen (5) |
ACD (Address Conflict Detection) |
| Diagnosefunktionen (6) |
SysLog |
| Diagnosefunktionen (7) |
CRC-Surveillance |
| Grundfunktionalität |
Store and Forward Switch, normkonform nach IEEE 802.3 |
| PROFINET-Conformance-Klasse |
Conformance Class B |
| PROFINET-Gerätefunktion |
PROFINET-Device |
| PROFINET-Gerätefunktion (2) |
Fast Startup |
| Filterfunktionen |
Quality of Service (8 Prioritätsklassen) |
| Filterfunktionen (2) |
Class of Service |
| Filterfunktionen (3) |
DiffServ/DSCP |
| Filterfunktionen (4) |
Port-Priorisierung |
| Filterfunktionen (5) |
VLAN (bis zu 32 VLANs) |
| Filterfunktionen (6) |
IGMP Snooping/Querier (v1/v2) |
| Filterfunktionen (7) |
Auto-Query-Port |
| Filterfunktionen (8) |
Extended Multicast Filtering |
| IP-Parametrierung |
DHCP-Client |
| IP-Parametrierung (2) |
DHCP Option 82 (Relay Agent) |
| IP-Parametrierung (3) |
DHCP-Server (pool-basiert, port-basiert) |
| IP-Parametrierung (4) |
BootP |
| IP-Parametrierung (5) |
DCP (Discovery and Configuration Protocol) |
| MAC-Adresstabelle |
32 K
|
| Management |
Web-based Management (HTTP/HTTPS) |
| Management (2) |
Rollenbasiertes User Management (LDAP, RADIUS) |
| Management (3) |
SNMPv1/v2/v3 |
| Management (4) |
Command Line Interface (Telnet, SSH) |
| Redundanz |
MRP (Media Redundancy Protocol) |
| Redundanz (2) |
RSTP (Rapid Spanning Tree Protocol) |
| Redundanz (3) |
FRD (Fast Ring Detection) |
| Redundanz (4) |
Large Tree Support |
| Redundanz (5) |
LACP (Link Aggregation Control Protocol) |
| Redundanz (6) |
PROFINET S2-Systemredundanz |
| Status- und Diagnoseanzeigen |
LEDs: US1, US2 (Spannungsversorgung), Fail (Alarmkontakt), je 2 LEDs pro Ethernet Port (Link/Activity und Speed) |
| Weitere Funktionen |
Jumboframes (max. 9600 Byte) |
| Weitere Funktionen (2) |
Übertragung von MMS & GOOSE (IEC 61850-8-1) |
| Weitere Funktionen (3) |
Übertragung von Modbus/TCP |
| Zeitsynchronisation |
SNTP (Simple Network Time Protocol) |
| Zeitsynchronisation (2) |
gPTP (IEEE 802.1AS) |
| Zeitsynchronisation (3) |
IEEE 1588v2 (Transparent Clock) |
| Port Security |
MAC-based, RADIUS (IEEE 802.1X), MAC Authentication Bypass |
| Grundfunktionalität (2) |
Store and Forward Switch, normkonform nach IEEE 802.3 |
Elektrische Eigenschaften
| Übertragungsmedium |
Kupfer |
| Übertragungsmedium (2) |
LWL |
| Versorgungsspannungsbereich |
100 V AC ... 240 V AC (eine Stromversorgung ist enthalten, optional redundante Ausstattung möglich) |
| Stromaufnahme maximal |
0,77 A (50/60 Hz) |
Umwelt- und Lebensdauerbedingungen
| Schutzart |
IP20 |
| Umgebungstemperatur (Betrieb) |
-10 °C ... 60 °C |
| Vibration (Betrieb) |
nach IEC 60068-2-6: 5g, 150 Hz |
| Luftdruck (Betrieb) |
79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating) |
| Luftdruck (Lagerung/Transport) |
79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating) |
Normen und Bestimmungen
| Frei von lackbenetzungsstörenden Substanzen |
Ja |
EMV-Daten
| Elektromagnetische Verträglichkeit |
Konformität zur EMV-Richtlinie 2014/30/EU |
| Konformität zu EMV-Richtlinien |
EN 61000-6-2 EN 61000-4-2 (ESD) Kriterium B |
| Konformität zu EMV-Richtlinien (2) |
EN 61000-6-2 EN 61000-4-3 (Elektromagnetische Felder) Kriterium A |
| Konformität zu EMV-Richtlinien (3) |
EN 61000-6-2 EN 61000-4-4 (EFT/Burst) Kriterium A |
| Konformität zu EMV-Richtlinien (4) |
EN 61000-6-2 EN 61000-4-5 (Surge) Kriterium A |
| Konformität zu EMV-Richtlinien (5) |
EN 61000-6-2 EN 61000-4-6 (Leitungsgeführte Störfestigkeit) Kriterium A |
| Konformität zu EMV-Richtlinien (6) |
EN 61000-6-2 EN 61000-6-4 (Störaussendung) Klasse A |
| Konformität zu EMV-Richtlinien (7) |
EN 61000-6-2 EN 61000-6-4 (Leitungsgeführte Störaussendung) Klasse A |
| Störfestigkeit |
EN 61000-6-2 |
| Normen/Bestimmungen |
EN 61000-6-4 |
Systemeigenschaften
| Grundfunktionalität |
Store and Forward Switch, normkonform nach IEEE 802.3 |
Signalisierung
| Statusanzeige |
LEDs: US1, US2 (Spannungsversorgung), Fail (Alarmkontakt), je 2 LEDs pro Ethernet Port (Link/Activity und Speed) |
