Produktbeschreibung

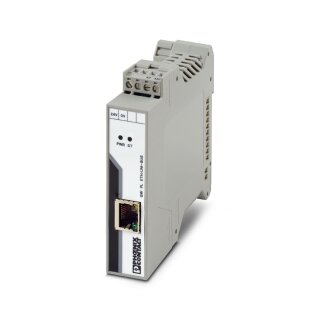

Der HART-Ethernet-Multiplexer GW PL ETH/BASIC-BUS ist eine Kopfstation für modulare HART-Gateways in der Feldgerätekommunikation. Die Einheit akzeptiert bis zu fünf GW PL HART...-BUS-Erweiterungsmodule und ermöglicht dadurch die gleichzeitige Kommunikation mit bis zu 40 HART-Feldgeräten. Der Multiplexer wird mit 19,2 bis 30 V DC (typische Stromaufnahme 45 mA bei 24 V) versorgt und bietet eine Prüfspannung der Datenschnittstelle von 500 V AC. Mit Schutzart IP20 und Tragschienenmontage auf Normschiene NS 35 nach EN 60715 passt das Gerät in jeden Schaltschrank. Der Betriebstemperaturbereich von -40 bis +70 °C sichert Kommunikation auch unter rauen Bedingungen. Die Abmessungen betragen 22,5 mm Breite, 99 mm Höhe und 114,5 mm Tiefe. Der integrierte Webserver und die grüne Statusanzeige ermöglichen einfache Konfiguration und Überwachung. Das Gerät unterstützt Modbus TCP, HART IP, FDT/DTM und Arcom für flexible Kommunikationsprotokolle.
Anwendungsbereiche
Typische Einsatzfelder sind die Zentrale Überwachung von Feldgeräten in Prozessautomation und Verfahrenstechnik sowie die Anbindung von Sensoren und Ventilen in dezentralen Anlagenarchitekturen über Ethernet mit HART-Rückkanal. Eine MTBF von 292 Jahren nach Siemens-Modell SN29500 zeigt die Langzeitbeständigkeit. Das Gerät erfüllt CE-Konformität und ist nach ISA-S71.04-1985 G3 Harsh Group A im Schadgastest geprüft. ATEX-Zertifizierung II 3 G Ex nA IIC T4 Gc DEMKO 17 ATEX 1749X bestätigt die Eignung für unkritische explosionsgefährdete Bereiche.
Vorteile gegenüber Alternativen
Im Unterschied zu dezentralen Feldkommunikationsmodulen ermöglicht diese zentrale Kopfstation die gleichzeitige parallele Abfrage vieler HART-Geräte über eine einzige Ethernet-Verbindung mit bis zu 100 m Übertragungslänge.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,2230 kg
|
| Artikelgewicht: |
0,2230 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
12,80 × 12,40 × 5,20 cm |
Technische Daten
Hinweise
| ETIM 9.0 |
EC001423 |
| Hinweis zur Anwendung |
Nur für den industriellen Einsatz |
| CCCex -Hinweis |
Der Einsatz in explosionsgefährdeten Bereichen ist in China nicht erlaubt. |
Artikeleigenschaften
| Produkttyp |
Gateways/Proxies |
| MTBF |
292 Jahre (Siemens Modell SN29500, Temperatur 40 °C, Umgebungsfaktor 1,5 und Belastungsfaktor 50 %) |
Elektrische Eigenschaften
| Prüfspannung Datenschnittstelle/Versorgung |
500 V AC |
| Versorgungsspannungsbereich |
19,2 V DC ... 30 V DC |
| Stromaufnahme typisch |
45 mA (bei 24 V DC) |
| Stromaufnahme maximal |
62 mA (bei 24 V DC) |
Schnittstellen
| Webserver |
ja |
| Übertragungslänge |
<= 100 m |
| Ausgangsnennspannung |
24 V DC |
| Maximaler Ausgangsstrom |
3,937 A (pro Station) |
| Anschlussart |
RJ45-Buchse, Autonegotiation und Autocrossing |
| Unterstützte Protokolle |
TCP/IP, HART IP, Modbus/TCP |
Signalisierung
| Statusanzeige |
Grüne LED (Stromversorgung und Status) |
Maße
| Breite |
22,5 mm
|
| Höhe |
99 mm
|
| Tiefe |
114,5 mm
|
Materialangaben
| Farbe (Gehäuse) |
lichtgrau (RAL 7035) |
Umwelt- und Lebensdauerbedingungen
| Schutzart |
IP20 |
| Umgebungstemperatur (Betrieb) |
-40 °C ... 70 °C |
| Umgebungstemperatur (Lagerung/Transport) |
-40 °C ... 85 °C |
Zulassungen
| Konformität |
CE-konform |
| Schadgastest |
ISA-S71.04-1985 G3 Harsh Group A |
| ATEX |
? II 3 G Ex nA IIC T4 Gc DEMKO 17 ATEX 1749X |
| IECEx |
IECEx ULD 17.0020X Ex nA IIC T4 Gc |
| UL, USA / Kanada |
Class I, Div. 2, Groups A, B, C, D |
EMV-Daten
| Elektromagnetische Verträglichkeit |
Konformität zur EMV-Richtlinie 2004/108/EG |
Montage
| Montageart |
Tragschienenmontage |
| Montagehinweis |
auf Normschiene NS 35 nach EN 60715 |
| Einbaulage |
beliebig |
| Verwendbare Tragschienenart |
Tragschiene: 35 mm |
