Produktbeschreibung

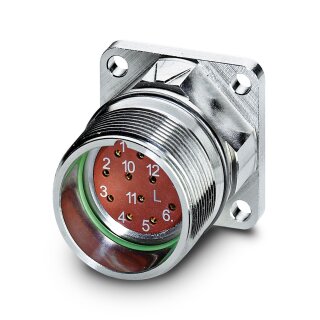

Der Gerätesteckverbinder RF-12S1N8AWA00 ist ein 12-poliger M23-Rundsteckverbinder mit Buchsenausführung für geräteseitige Signal-Anwendungen. Der Stecker wird mit Schraubverriegelung befestigt und bietet Schutzart IP67 durch seitliche O-Ring-Abdichtung. Nennstrom beträgt 8 A bei 48 V AC respektive 74 V DC, Kontaktdurchmesser 1 mm, Überspannungskategorie III mit 1,5 kV Bemessungsstoßspannung. Der Crimpanschluss ermöglicht sichere, lötfreie Verbindungen; Crimpkontakte müssen separat bestellt werden. Die Vorderwandmontage erfolgt über einen Vierkantflansch mit vier Befestigungslöchern Ø 3,2 mm. Das Gehäuse besteht aus galvanisiertem Zamak (GD-Zn) mit Nickel-Oberflächenfinish, Drehteile aus Kupfer-Zink-Legierung. Betriebstemperaturbereich -20 bis 125 °C, Höhenlage bis 2000 m.
Anwendungsbereiche
Typische Einsatzfelder sind die Sensor-Aktor-Anbindung an dezentrale Steuerungen in Verpackungsmaschinen und Förderanlagen sowie die Signalverdrahtung in Schaltschrank-Steuersystemen.
Vorteile gegenüber Alternativen
Im Unterschied zu ungeschirmten Steckverbindern reduziert die Schirmung Einstreuungen bei längeren Signalleitungen in elektromagnetisch belasteten Umgebungen. Für Neuanschaffungen prüfen Sie bitte die empfohlenen Alternativartikel, da dieses Produkt im Abkündigungsprozess steht.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,0330 kg
|
| Artikelgewicht: |
0,0330 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
10,00 × 8,50 × 2,60 cm |
Technische Daten
Hinweise
| ETIM 9.0 |
EC003569 |
| Bestellhinweis: |
Crimpkontakte Ø 1 mm separat bestellen |
Montage
| Montageart |
Vorderwandmontage/Vierkantflansch (4x Ø 3,2 mm) |
Artikeleigenschaften
| Produkttyp |
Rundsteckverbinder (geräteseitig) |
| Serie |
RF |
| Anwendung |
Signal |
| Polzahl |
12 |
| Steckgesicht |
12 |
| Geschirmt |
ja |
| Kodierung |
N |
| Gewindeart |
M23 |
Materialangaben
| Material Gehäuse |
GD-Zn |
| Material Drehteile |
CuZn |
| Material Gehäuseoberfläche |
Ni |
| Material Isolierkörper |
PA 6.6 |
| Material Dichtung |
FPM (O-Ring) |
Elektrische Eigenschaften
| Kontaktdurchmesser |
1 mm
|
| Nennstrom I_N |
8 A
|
| Nennspannung U_N |
48 V AC |
| Nennspannung U_N (2) |
74 V DC |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
3 |
| Bemessungsstoßspannung |
1,5 kV
|
Anschlussdaten
| Anschlussart |
Crimpanschluss |
| Kontaktart |
Buchse |
Steckverbinder
| Bauform |
gerade |
| Drehsinn |
Standard |
Umwelt- und Lebensdauerbedingungen
| Schutzart |
IP67 |
| Umgebungstemperatur (Betrieb) |
-20 °C ... 125 °C |
| Höhenlage |
2000 m
|
