Produktbeschreibung

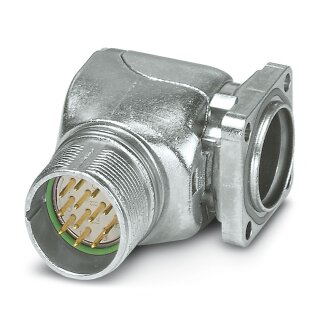

Der M23 Gerätesteckverbinder CA-17P1N12AD00 ist ein Rundsteckverbinder für die Signalübertragung in Maschinen und Anlagen. Mit 17 Polen, Lötanschluss und Stiftkontakten bietet er eine kompakte Lösung für Verdrahtungsaufgaben in Schaltschränken und Steuerungsverteilern. Der gewinkelte Stecker ist drehbar gelagert und durch Schirmung gegen elektromagnetische Störungen geschützt. Der Isolierkörper besteht aus PBT, die Kontakte sind aus CuZn gefertigt. Die Kodierung N und die Kompatibilität mit Standard- sowie SPEEDCON-Verriegelungssystemen ermöglichen flexible Einsatzmöglichkeiten bei Maschinensteuerungen und Sensor-Aktor-Netzwerken.
Anwendungsbereiche
Typische Anwendungsfelder sind die Verschaltung von Signalleitungen in Verpackungsmaschinen, Roboteranlagen und modularen Produktionssystemen. Der O-Ring ist axial angeordnet und sichert die Verbindungsstabilität auch unter Vibration.
Vorteile gegenüber Alternativen
Im Unterschied zu fest eingebauten Steckern ermöglicht die drehbare Ausführung die ergonomische Kabelführung auch bei beengten Platzverhältnissen im Schaltschrank. Bei neuen Projekten sollten aktuelle Nachfolgertypen berücksichtigt werden; der Hersteller empfiehlt eine Rücksprache zur Bestimmung geeigneter Alternativen.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,1291 kg
|
| Artikelgewicht: |
0,1291 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
15,00 × 7,00 × 4,00 cm |
| Fertigungsartikel: |
Fertigung nach Bestellung - Artikel wird für Sie produziert und kann nicht storniert oder zurückgegeben werden. |
Technische Daten
Artikeleigenschaften
| Produkttyp |
Rundsteckverbinder (geräteseitig) |
Steckverbinder
| Kodierung |
N |
| Material (Isolierkörper) |
PBT |
| Material (Kontakt) |
CuZn |
| Material (Kontaktoberfläche) |
Ni/Au |
| Steckzyklen |
100 |
| Anschlussart |
Lötanschluss |
| Kontaktausführung |
Stift |
| Anwendung |
Signal |
| Polzahl |
17 |
| Drehsinn |
Standard |
| Steckgesicht |
17 |
| Anzahl (Kontaktgruppe 1) |
0 |
| Bemessungsspannung Kontakt (Kontaktgruppe 1) |
48 V AC |
| Bemessungsspannung Kontakt (Kontaktgruppe 1) (2) |
74 V DC |
| Bemessungsstoßspannung |
1,5 kV
|
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
3 |
| Anzahl (Kontaktgruppe 2) |
17 |
| Kontaktdurchmesser (Kontaktgruppe 2) |
1 mm
|
| Litzen Querschnitt max. (Kontaktgruppe 2) |
1 mm² |
| Bemessungsstrom Kontakt (Kontaktgruppe 2) |
8 A (bei max. Anschlussquerschnitt) |
| Ausführung |
Flanschgehäuse |
| Gewindeart |
M23 |
| Bauform |
gewinkelt drehbar |
| Verriegelungsart |
für Standard- und SPEEDCON-Verriegelung |
| Pg-Verschraubung |
ohne |
| Montageart |
Vorderwandmontage/Vierkantflansch (4x Ø 3,2 mm) |
| Material (Gehäuse) |
GD-Zn |
| Material (Drehteile) |
CuZn |
| Schutzart (gesteckt) |
IP67 |
| Dichtung zum Gerät |
O-Ring axial |
