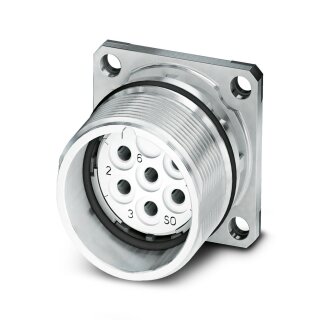

Gerätesteckverbinder M23 CA-07S1N8A2S00 7-polig geschirmt

Gerätesteckverbinder M23 CA-07S1N8A2S00 7-polig geschirmt

Artikelnummer: PHO-1619987
GTIN: 4046356820073
HAN: 1619987
Inhalt: 1 Stück

M23 Gerätesteckverbinder Vorderwand, 7-polig, geschirmt, gerade. Buchse mit Crimpanschluss für Signal-Anwendungen und SPEEDCON-Verriegelung.

6,03 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 10,13 €

● Bestellbar, Lieferzeit ca. 3 Wochen (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der M23 Gerätesteckverbinder CA-07S1N8A2S00 ist eine 7-polige geschirmte Vorderwandsteckverbindung für Signal-Anwendungen in der Automatisierungs- und Steuertechnik. Das Produkt verfügt über eine Buchse mit Crimpanschluss und Flachdichtung sowie ein quadratisches Flanschmaß von 25 mm x 25 mm. Die Kodierung N bietet sichere Gesteckungskompatibilität. Der Stecker ist für Standard- und SPEEDCON-Verriegelung geeignet und unterstützt beide Stecksysteme. Das Material des Isolierkörpers besteht aus PA 6.6, was gute mechanische und thermische Stabilität bietet. Die Betriebstemperatur reicht von -40 °C bis 125 °C, was den Einsatz in temperaturkritischen Schaltschränken und Maschinensteuersystemen ermöglicht.

Anwendungsbereiche

Typische Anwendungsfelder sind die Signalverdrahtung in Verpackungsmaschinen, die Sensoranbindung an dezentralisierte E/A-Module sowie die Schnittstellen-Verdrahtung in Feldbus-Knoten. Für den Anschluss sind Crimpkontakte mit 2 mm Durchmesser erforderlich, die separat zu bestellen sind.

Vorteile gegenüber Alternativen

Im Vergleich zu ungeschirmten Varianten reduziert die Schirmung Störeinstreuungen in empfindlichen Signalkreisen. Dieses Produkt befindet sich in Abkündigung; für Neuentwicklungen wird der Umstieg auf die empfohlene Alternativlösung 1629093 empfohlen.

Produktseite Phoenix Contact ->

Angaben zur Produktsicherheit

Herstellerinformationen:

PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com

Versandgewicht:	0,0262 kg
Artikelgewicht:	0,0262 kg
Abmessungen ( Länge × Breite × Höhe ):	21,00 × 11,00 × 2,60 cm

Technische Daten

Artikeleigenschaften

ETIM 9.0	EC003569
Produkttyp	Rundsteckverbinder (geräteseitig)

Steckverbinder

Hinweis	Bestellhinweis: Crimpkontakte Ø 2 mm separat bestellen
Kodierung	N
Material (Isolierkörper)	PA 6.6
Anschlussart	Crimpanschluss
Kontaktausführung	Buchse
Anwendung	Signal
Polzahl	7
Drehsinn	Standard
Steckgesicht	7
Anzahl (Signalkontakte)	7
Kontaktdurchmesser (Signalkontakte)	2 mm
Litzen Querschnitt min. (Signalkontakte)	1 mm²
Litzen Querschnitt max. (Signalkontakte)	2,5 mm²
Bemessungsstrom Kontakt (Signalkontakte)	20 A (bei max. Anschlussquerschnitt)
Bemessungsspannung Kontakt (Signalkontakte)	48 V AC
Bemessungsspannung Kontakt (Signalkontakte) (2)	74 V DC
Bemessungsstoßspannung	1,5 kV
Überspannungskategorie	III
Verschmutzungsgrad	3
Ausführung	Flanschgehäuse
Gewindeart	M23
Bauform	gerade
Verriegelungsart	für Standard- und SPEEDCON-Verriegelung
Pg-Verschraubung	ohne
Montageart	Vorderwandmontage/Vierkantflansch (4x Ø 3,2 mm)
Flanschmaß	25 mm x 25 mm
Material (Gehäuse)	GD-Zn
Schutzart (gesteckt)	IP67
Dichtung zum Gerät	Flachdichtung
