Produktbeschreibung

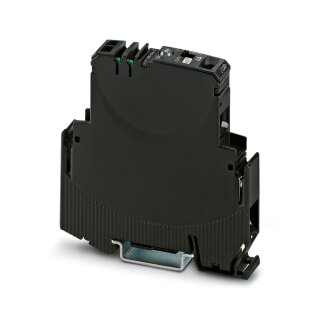

Der einkanalige elektronische Geräteschutzschalter EC-E ist ein einteiliges Tragschienenmodul für 35-mm-Tragschienen mit 12,5 mm Breite. Er arbeitet mit 24 V DC (18 V DC bis 32 V DC) und einem Nennstrom von 4 A, schaltet mit aktiver Strombegrenzung typisch bei 1,8 x I_N ab und benötigt wegen des integrierten Fail-Safe-Elements keine Vorsicherung. Der Anschluss erfolgt über Schraubklemmen für 0,5 mm² bis 16 mm²; Hilfskontakt und Reseteingang sind ebenfalls geschraubt. Das Gehäuse hat Schutzart IP20 und Brennbarkeitsklasse UL 94 V0.
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,0685 kg
|
| Artikelgewicht: |
0,0685 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
17,40 × 10,00 × 5,90 cm |
Technische Daten
Elektrische Eigenschaften
| Art der Sicherung |
Automat |
| Maximale Verlustleistung bei Nennbedingung |
<= 1,12 VA |
| Schaltvermögen I_CN |
aktive Strombegrenzung |
| Sicherung |
elektronisch |
| Betriebsspannung |
24 V DC |
| Betriebsspannung (2) |
18 V DC ... 32 V DC |
| Nennstrom I_N |
4 A
|
| Bemessungsstoßspannung |
0,5 kV
|
| Auslöseart |
E (elektronisch) |
| Erforderliche Vorsicherung |
nicht erforderlich, integriertes Fail-Safe-Element |
| Spannungsfestigkeit |
max. 32 V DC (Lastkreis) |
| Abschaltung |
typ. 1,8 x I_N |
| Aktive Strombegrenzung |
aktiv |
| Sicherung (2) |
elektronisch |
| Ruhestrombereich I0 |
typ. 25 mA ±5 mA (im eingeschalteten Zustand) |
| MTBF (IEC 61709, SN 29500) |
7430000 h (bei 25 °C mit 80 % Last) |
| MTBF (IEC 61709, SN 29500) (2) |
6590000 h (bei 40 °C mit 80 % Last) |
| Spannungsfall |
100 mV (bei I_N) |
| Kontaktausführung |
ohne galvanische Trennung |
| Max. kapazitive Last |
20000 µF |
| Einschaltverzögerung |
typ. 0,5 s |
| Eingangsspannung |
max. 32 V DC |
| Stromaufnahme |
typ. 2,6 mA (bei 24 V DC) |
| Impulslänge |
min. 10 ms |
| Spannung |
< 3 V DC (Low Zustand) |
| Spannung (2) |
> 8 V DC (High Zustand) |
| Ausgangsspannung |
24 V DC |
| Ausgangsstrom |
max. 0,2 A (Kurzschlussfest) |
| Benennung Anschluss |
Hilfskontakt |
| Schaltfunktion |
Reseteingang |
Artikeleigenschaften
| ETIM 9.0 |
EC003538 |
| Produkttyp |
Geräteschutzschalter elektronisch |
| Produktfamilie |
EC-E |
| Bauform |
Tragschienenmodul einteilig |
| Polzahl |
1 |
| Anzahl der Kanäle |
1 |
| Verschmutzungsgrad |
2 |
Anschlussdaten
| Nennquerschnitt |
16,00 mm² |
| Anschlussart |
Schraubanschluss |
| Anschlussart (2) |
Schraubanschluss |
| Schraubengewinde |
M4 |
| Anzugsdrehmoment |
... 1,2 Nm |
| Abisolierlänge |
10 mm
|
| Leiterquerschnitt starr |
0,5 mm² ... 16 mm² |
| Leiterquerschnitt AWG |
26 ... 6 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel |
0,5 mm² ... 16 mm² |
| Leiterquerschnitt flexibel [AWG] |
20 ... 6 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) |
0,5 mm² ... 10 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) |
0,5 mm² ... 10 mm² |
| 2 Leiter gleichen Querschnitts starr |
0,5 mm² ... 4 mm² |
| 2 Leiter gleichen Querschnitts AWG starr |
20 ... 12 (umgerechnet nach IEC) |
| 2 Leiter gleichen Querschnitts flexibel |
0,5 mm² ... 4 mm² |
| 2 Leiter gleichen Querschnitts AWG flexibel |
20 ... 12 (umgerechnet nach IEC) |
| 2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse |
0,5 mm² ... 2,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse |
0,5 mm² ... 6 mm² |
| Nennquerschnitt (2) |
16 mm² |
| Anschlussart (3) |
Schraubanschluss |
| Schraubengewinde (2) |
M3 |
| Anzugsdrehmoment (2) |
... 0,5 Nm |
| Abisolierlänge (2) |
8 mm
|
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) (2) |
0,25 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) (2) |
0,25 mm² ... 2,5 mm² |
| Anschlussart (4) |
Schraubanschluss |
| Schraubengewinde (3) |
M4 |
| Anzugsdrehmoment (3) |
1,2 Nm |
| Abisolierlänge (3) |
10 mm
|
| Leiterquerschnitt flexibel (2) |
0,5 mm² ... 16 mm² |
| Leiterquerschnitt starr (2) |
0,5 mm² ... 16 mm² |
| Leiterquerschnitt AWG (2) |
20 ... 6 |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse (2) |
0,5 mm² ... 6 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse |
0,5 mm² ... 10 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse |
0,5 mm² ... 10 mm² |
| Anschlussart (5) |
Schraubanschluss |
| Schraubengewinde (4) |
M3 |
| Anzugsdrehmoment (4) |
0,5 Nm |
| Abisolierlänge (4) |
8 mm
|
| Leiterquerschnitt AWG (3) |
24 ... 14 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse (2) |
0,25 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse (2) |
0,25 mm² ... 2,5 mm² |
Montage
| Montageart |
Tragschiene: 35 mm |
Maße
| Breite |
12,5 mm
|
| Höhe |
83 mm
|
| Höhe NS 35/15 |
90,5 mm
|
| Höhe NS 35/7,5 |
83 mm
|
| Tiefe |
80 mm
|
Materialangaben
| Farbe |
schwarz (RAL 9005) |
| Brennbarkeitsklasse nach UL 94 |
V0 |
Umwelt- und Lebensdauerbedingungen
| Schutzart |
IP20 (Gehäuse) |
| Umgebungstemperatur (Betrieb) |
0 °C ... 50 °C (keine Betauung) |
| Umgebungstemperatur (Lagerung/Transport) |
-20 °C ... 70 °C |
| Feuchtigkeitsprüfung |
96 h, 95 % RH, 40 °C |
Normen und Bestimmungen
| Normen/Bestimmungen |
UL 508 |
| Normen/Bestimmungen (2) |
CSA 22.2 |
| Hinweis |
No. 14 |
| Normen/Bestimmungen (3) |
UL 2367 |
| Normen/Bestimmungen (4) |
CSA 22.2 |
| Hinweis (2) |
No. 142 |
| Normen/Bestimmungen (5) |
CSA 22.2 |
| Hinweis (3) |
No. 213 |
| Normen/Bestimmungen (6) |
UL 1604 |
