Produktbeschreibung

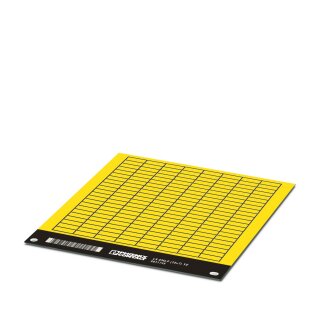

Der Gerätemarker LS-EMLP ist ein vorkonfektionierter Bogen mit 176 gelben Kennzeichnungsschildern (RAL 1018) im Format 20×7 mm. Die Textfeldabmessungen betragen 20 mm Breite bei 7 mm Höhe, wodurch Beschriftungen mit Standard-Druckschriften deutlich lesbar bleiben. Jedes Einzelschild ist 0,85 mm dick und besteht aus einer 800 µm starken Folie mit 50 µm Acrylat-Klebstoff. Die Laserdirektbeschriftung ermöglicht individuelle Beschriftung nach Kundenangaben — ideal für variable Kennzeichnungsanforderungen in der Serienproduktion. Der Kleber erfüllt höchste Anforderungen: Haftung nach DIN EN ISO 1518-1 >= 5 N, LABS-Konformität nach VW PV 3.10.7 und VDMA 24364, Wischbeständigkeit nach DIN EN 61010-1. Die selbstklebende Montageart ermöglicht schnelle Anbringung ohne Bohr- oder Schraubvorgänge.
Anwendungsbereiche
Typische Anwendungsfelder sind die Kennzeichnung von Klemmen und Anschlüssen in Schaltschränken, Elektroverteilern und Steuerungsanlagen sowie die Verdrahtungskennzeichnung in komplexen Schaltungen. Ebenfalls einsetzbar zur Beschriftung von Messgeräten, Betriebsmitteln und Zubehörkomponenten im industriellen Umfeld. Die Lagerung sollte bei 23 °C und 50 % Luftfeuchtigkeit in trockener, dunkler Umgebung erfolgen. Der breite Betriebstemperaturbereich von -20 bis +60 °C gewährleistet Einsatz auch in schlecht temperierten Schaltschränken und Außengehäusen.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,0400 kg
|
| Artikelgewicht: |
0,0400 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
20,40 × 19,40 × 1,50 cm |
| Fertigungsartikel: |
Fertigung nach Bestellung - Artikel wird für Sie produziert und kann nicht storniert oder zurückgegeben werden. |
Technische Daten
Artikeleigenschaften
| ETIM 9.0 |
EC001288 |
| Produkttyp |
Gerätemarker |
| Anzahl der Einzelschilder |
176 |
| Kennzeichnungstechnologie |
Laserdirektbeschriftung |
Maße
| Breite |
20,00 mm
|
| Höhe |
7,00 mm
|
| Tiefe |
0,85 mm
|
| Länge |
7 mm
|
| Textfeldbreite |
20 mm
|
| Textfeldhöhe |
7 mm
|
Materialangaben
| Stärke Folie |
800 µm |
| Stärke Klebstoff |
50 µm |
| Kleber |
Acrylat |
| Farbe |
gelb (RAL 1018) |
| Material |
ABS |
| Material Basiselement |
ABS |
| Inhaltsstoffe |
silikon- und halogenfrei |
Umwelt- und Lebensdauerbedingungen
| Umgebungstemperatur (Betrieb) |
-20 °C ... 60 °C |
| Empfohlene Umgebungstemperatur (Lagerung/Transport) |
23 °C |
| Empfohlene Luftfeuchtigkeit (Lagerung/Transport) |
50 % (Eine trockene und dunkle Aufbewahrung in der Originalverpackung ist zu empfehlen) |
| Prüfung auf lackbenetzungsstörende Substanzen (LABS-Konformität) |
VW PV 3.10.7:2005-02 |
| Ergebnis |
Prüfung bestanden |
| Prüfung auf lackbenetzungsstörende Substanzen (LABS-Konformität) (2) |
VDMA 24364:2018-05 |
| Ergebnis (2) |
Prüfung bestanden |
| Prüfspezifikation |
DIN EN ISO 1518-1:2023 (in Anlehnung) |
| Anforderung |
>= 5 N |
| Ergebnis (3) |
Prüfung bestanden |
| Prüfspezifikation (2) |
DIN EN ISO 2409:2020-12 (in Anlehnung) |
| Ergebnis (4) |
Prüfung bestanden |
| Prüfspezifikation (3) |
DIN EN ISO 4892-2:2021-11 (in Anlehnung) |
| Ergebnis (5) |
Prüfung bestanden |
| Prüfdauer |
96 h
|
| Verfahren |
Künstliche Bestrahlung. |
| Prüfspezifikation (4) |
DIN EN ISO 4892-2:2021-11 |
| Ergebnis (6) |
Prüfung bestanden |
| Prüfdauer (2) |
6500 h
|
| Verfahren (2) |
A |
| Prüfspezifikation (5) |
ANSI/UL 969-2018:03 (in Anlehnung) |
| Prüfdauer (3) |
240 h
|
| Prüfspezifikation (6) |
DIN EN 61010-1 (VDE 0411-1):2011-07 |
| Prüfspezifikation (7) |
DIN EN 62208 (VDE 0660-511):2012-06 (in Teilen) |
| Isopropanol (99 %) [67-63-0] |
Prüfung bestanden |
| n-Hexan [CAS No. 110-54-3] |
Prüfung bestanden |
| Wasser + Waschbenzin [CAS No. 64742-82-1] |
Prüfung bestanden |
| Sodiumhydroxid 0.1 mol/l [CAS No. 1310-73-2] |
Prüfung bestanden |
| Ethanol (99 %) [CAS No. 64-17-5] |
Prüfung bestanden |
| Prüfspezifikation (8) |
ISO 175:2010 (in Anlehnung) |
| Prüfdauer (4) |
168 h
|
| Sodiumhydroxid 0.1 mol/l [CAS No. 1310-73-2] (2) |
Prüfung bestanden |
| Salzwasser (350 g/l) [CAS No. - ] |
Prüfung bestanden |
| Diesel [CAS No. 68476-34-6] |
Prüfung bestanden |
| IRM 901 |
Prüfung bestanden |
| IRM 902 |
Prüfung bestanden |
| IRM 903 |
Prüfung bestanden |
| Prüfspezifikation (9) |
DIN EN ISO 22479:2022-08 |
| Ergebnis (7) |
Prüfung bestanden |
| Verfahren (3) |
Methode B |
| Zyklen |
2 |
| Prüfspezifikation (10) |
DIN EN IEC 60068-2-11 (VDE 0468-2-11):2022-10 |
| Ergebnis (8) |
Prüfung bestanden |
| Prüfdauer (5) |
96 h
|
Normen und Bestimmungen
| Wischbeständigkeit |
DIN EN 61010-1 (VDE 0411-1) |
Montage
