Produktbeschreibung

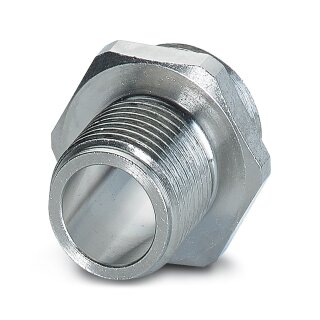

Die Gehäuseverschraubung SACC-FP-M-M12/M14 ist eine Stiftbauform für M12-Rundsteckverbinder mit Schraubverriegelung. Die Typbezeichnung beschreibt eine Verschraubung mit M12-Gewindeart und M14-Außengewinde, ausgeführt in vernickteltem Messing mit FKM-Dichtung für dauerhaften Korrosionsschutz. Das Anzugsdrehmoment liegt zwischen 2 und 3 Newtonmetern. Im korrekt verriegelten Zustand erreicht die Verschraubung die Schutzart IP67 und ist damit für sichere Feldmontage im rauen Industriebetrieb geeignet. Der Betriebstemperaturbereich reicht von ?40 °C bis +85 °C ohne mechanische Betätigung, bei Standard-Betrieb von ?25 °C bis +85 °C. Die Steckzyklenbelastbarkeit überschreitet 100 Zyklen, was eine lange Lebensdauer in häufig gesteckten Anwendungen sichert.
Anwendungsbereiche
Typische Einsatzfelder sind dezentrale Ein-/Ausgänge an Sensoren und Aktoren, Feldbus-Anbindung in Automatisierungsanlagen sowie Schaltschrank-Gehäusedurchführungen in Maschinensteuerungen. Ein weiteres Anwendungsgebiet liegt in der Verdrahtung stationärer Messstellen und Geberzuleitungen in Prüfaufbauten. Die Schraubverriegelung bietet gegenüber selbstverriegelnden Systemen den Vorteil der mechanisch sicheren Montage auch unter Vibration und ermöglicht im Service eine schnelle Trennung ohne Spezialwerkzeug. Nach RoHS II ist der Artikel ab 2026-Q2 ohne Ausnahme 6c bleifrei verfügbar; auf Anfrage kann eine bleifreie Alternative schon früher bereitgestellt werden. Kontermuttern sind separat bestellbar.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,0834 kg
|
| Artikelgewicht: |
0,0083 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
10,00 × 8,00 × 1,80 cm |
Technische Daten
Hinweise
| ETIM 9.0 |
EC003556 |
| Hinweis zum Betrieb |
Die angegebenen elektrischen und mechanischen Daten setzen ein korrekt verriegeltes und montiertes Steckverbinderpaar voraus. Ist der Steckverbinder unverriegelt und besteht die Gefahr von Verschmutzung, so ist der Steckverbinder durch eine Schutzkappe >IP54 zu verschließen. Einflüsse durch Litzen, Leitungen oder Leiterplattenmontage sind zusätzlich zu berücksichtigen. |
| Bestellhinweis: |
Kontermutter bei Bedarf separat bestellen |
Artikeleigenschaften
| Produkttyp |
Rundsteckverbinder-Gehäuse |
| Gewindeart |
M12 |
Anschlussdaten
| Anzugsdrehmoment |
2 ... 3 Nm |
Materialangaben
| Material |
Messing, vernickelt |
| Material Dichtung |
FKM |
| Material Dichtung (2) |
FKM |
| Material Verschraubung |
Messing, vernickelt |
Steckverbinder
| Bauform Kopf |
Stift |
| Gewindeart Kopf |
M12 |
| Verriegelungsart Kopf |
Schraubverriegelung |
Mechanische Eigenschaften
Umwelt- und Lebensdauerbedingungen
| Schutzart (gesteckt) |
IP67 (korrekt gesteckt und verriegelt) |
| Schutzart |
IP67 (korrekt gesteckt und verriegelt) |
| Schutzart (2) |
IP67, in verriegeltem Zustand |
| Umgebungstemperatur (Betrieb) (Stecker/Buchse) |
-25 °C ... 85 °C (Stecker/Buchse) |
| Umgebungstemperatur (Betrieb) (Stecker/Buchse) (2) |
-40 °C ... 85 °C (ohne mechanische Betätigung) |
| UL Type Rating |
Type 4 (indoor use only) |
Normen und Bestimmungen
| Normbezeichnung |
M12-Rundsteckverbinder |
| Normen/Bestimmungen |
in Anlehnung an IEC 61076-2-101 |
Montage
| Montageart |
Vorderwandmontage (M14 x 1) |
