Produktbeschreibung

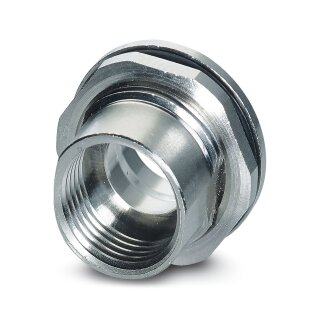

Die Gehäuseverschraubung SACC-BP-F-M12/M15-7-THR ist eine M12-Buchse mit Schraubverriegelung für sichere und wartungsfreie Steckverbinder-Montagen. Das Gehäuse besteht aus Zinkdruckguss (GD-Zn) mit Nickelplattierung, die Verschraubung aus vernickeltem Messing. Der THR-Lötanschluss ermöglicht direkte Leiterplatten-Bestückung ohne zusätzliche Crimptechnik. Das Anzugsdrehmoment liegt zwischen 1,5 und 2 Nm, die Schutzart erreicht korrekt gesteckt und verriegelt IP67. Die Betriebstemperatur reicht von -25 °C bis +85 °C (ohne mechanische Betätigung bis -40 °C). Die Steckzyklen übersteigen 100, was eine lange Lebensdauer in automatisierten Verbindungszyklen garantiert.
Anwendungsbereiche
Typische Anwendungen sind die Sensor-Aktor-Anbindung in Maschinensteuerungen, die Feldgeräteverschraubung in Automatisierungsanlagen sowie die Gehäusedurchführung in IP67-geschützten Schaltschränken und Verteilerblöcken.
Vorteile gegenüber Alternativen
Im Unterschied zu nicht verriegelten M12-Steckkontakten bietet die Schraubverriegelung sichere Formschluss-Verbindung gegen unbeabsichtigtes Abziehen und erfüllt damit höhere Anforderungen an Betriebssicherheit in rauen Umgebungen. Die Kontermutter ist im Lieferumfang enthalten, das Produkt ist bleifrei nach RoHS II ohne Ausnahme 6c zertifiziert.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,2158 kg
|
| Artikelgewicht: |
0,0108 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
17,60 × 12,20 × 2,50 cm |
Technische Daten
Hinweise
| ETIM 9.0 |
EC003556 |
| Hinweis zum Betrieb |
Die angegebenen elektrischen und mechanischen Daten setzen ein korrekt verriegeltes und montiertes Steckverbinderpaar voraus. Ist der Steckverbinder unverriegelt und besteht die Gefahr von Verschmutzung, so ist der Steckverbinder durch eine Schutzkappe >IP54 zu verschließen. Einflüsse durch Litzen, Leitungen oder Leiterplattenmontage sind zusätzlich zu berücksichtigen. |
| Bestellhinweis: |
Kontermutter ist im Lieferumfang enthalten |
Artikeleigenschaften
| Produkttyp |
Rundsteckverbinder-Gehäuse |
| Gewindeart |
M12 |
Anschlussdaten
| Anschlussart |
THR-Lötanschluss |
| Anzugsdrehmoment |
1,5 ... 2 Nm |
Materialangaben
| Material Gehäuse |
GD-Zn |
| Material Gehäuseoberfläche |
Ni |
| Material Verschraubung |
Messing, vernickelt |
| Material Dichtung |
FKM (O-Ring auf Gehäuse) |
| Material Dichtung (2) |
FKM (O-Ring (Steckgesicht)) |
Steckverbinder
| Bauform Kopf |
Buchse |
| Gewindeart Kopf |
M12 |
| Verriegelungsart Kopf |
Schraubverriegelung |
Mechanische Eigenschaften
Umwelt- und Lebensdauerbedingungen
| Schutzart (gesteckt) |
IP67 (korrekt gesteckt und verriegelt) |
| Schutzart |
IP67 (korrekt gesteckt und verriegelt) |
| Umgebungstemperatur (Betrieb) (Stecker/Buchse) |
-25 °C ... 85 °C (Stecker/Buchse) |
| Umgebungstemperatur (Betrieb) (Stecker/Buchse) (2) |
-40 °C ... 85 °C (ohne mechanische Betätigung) |
| UL Type Rating |
Type 4 (indoor use only) |
Normen und Bestimmungen
| Normbezeichnung |
M12-Rundsteckverbinder |
| Normen/Bestimmungen |
in Anlehnung an IEC 61076-2-101 |
Montage
| Montageart |
Hinterwandmontage (M15 x 1) |
| Montagehinweis |
Abstandsmaß zwischen der Oberkante Leiterplatte und der Rückseite der Frontplatte: 7 mm |
