Produktbeschreibung

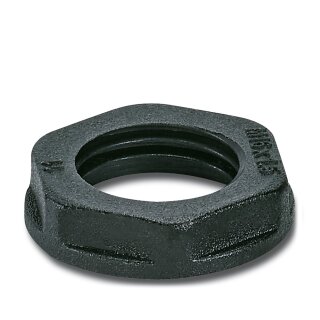

Die Gegenmutter A-INL-M20-P-BK ist eine Flachmutter für das Gewinde M20 x 1,5 und dient der Sicherung von Gewindeanschlüssen gegen unbeabsichtigtes Lösen. Das Kunststoffteil aus Polyamid (PA) bietet einen Durchmesser von 20 mm und eine Schlüsselweite von 26 mm, das Sechskant-Eckmaß beträgt 28,6 mm. Die Gewindesteigung liegt bei 1,5 mm, die Länge der Mutter bei 6 mm. Das Material ist halogenfreigemäß RoHS und erfüllt die Brennbarkeitsklasse V2 nach UL 94, was die Eignung für elektrische Umgebungen unterstreicht. Die Gegenmutter arbeitet im Temperaturbereich von -40 bis +100 °C und eignet sich daher auch für Außenanwendungen und klimatische Extrembedingungen.
Anwendungsbereiche
Typische Einsatzfelder sind die Verschraubung von M20-Anschlüssen in Schaltschränken, die Befestigung von Gehäuseelementen in Verteilerboxen sowie die Sicherung von Sensor- und Aktoranschlüssen an MSR-Geräten in Automatisierungsanlagen. Die tiefschwarz eingefärbte PA-Ausführung bietet gute Beständigkeit gegen Chemikalien und UV-Strahlung. Die Flachmutter-Form ermöglicht einfacheres Nachziehen mit Schraubenschlüssel oder Maulschlüssel ohne Beschädigung des Gewindes, was bei regelmäßigen Wartungsarbeiten in Schaltschränken und Anlagenbau von Vorteil ist.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,0136 kg
|
| Artikelgewicht: |
0,0027 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
10,00 × 15,50 × 0,70 cm |
Technische Daten
Artikeleigenschaften
| Produkttyp |
Flachmutter |
| Gewindeart |
M20 |
Maße
| Länge |
6 mm
|
| Durchmesser |
20 mm
|
| Durchmesser Anschlussgewinde |
20 mm
|
| Schlüsselweite Kontermutter |
26 mm
|
| Sechskant Eckmaß |
28,6 mm
|
| Gewindeart Anschlussseite |
M20 x 1,5 |
| Gewindesteigung |
1,5 mm
|
Materialangaben
| Material |
PA |
| Brennbarkeitsklasse nach UL 94 |
V2 |
Kabel / Leitung
Umwelt- und Lebensdauerbedingungen
| Umgebungstemperatur (Betrieb) |
-40 °C ... 100 °C |
