Produktbeschreibung

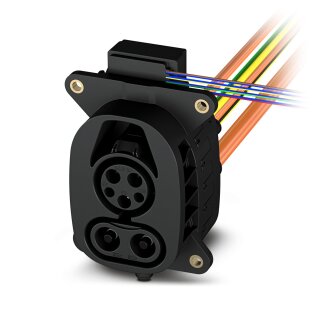

Die Fahrzeug-Ladedose CHARX T1HBI12-1AC48DC200 ist eine universal einsetzbare AC/DC-Ladesystem nach CCS Typ 1 Standard für Elektrofahrzeuge. Das Gerät unterstützt sowohl Wechselstromladen als auch Schnellladung mit Gleichstrom in einem Steckergehäuse. Der AC-Ladestrom beträgt 48 A bei 250 V (12 kW Ladeleistung einphasig), der DC-Ladestrom 200 A bei 1000 V (200 kW Ladeleistung). Die Ladedose ist für die Lademodi Mode 2, Mode 3 und Mode 4 ausgelegt und verfügt über fünf angecrimpte Einzeladern (L1, N, PE, DC+, DC-) mit einer Kabellänge von 2 m. Der 12-V-Verriegelungsaktuator ist 4-polig ausgeführt und ermöglicht Vorder- und Rückwandmontage mit M6-Gewinde. Im Betriebsbereich von -40 bis +40 °C (bei Bedarf bis +60 °C mit Stromreduktion) bietet die Ladedose eine IP55-Schutzart im gesteckten Zustand und IP67-Schutzart im Innenbereich. Die Steckzyklenlebensdauer übersteigt 10.000 Schaltspiele; Steck- und Ziehkraft liegen unter 100 N. Das schwarze Gehäuse wird mit Schutzkappen für AC- und DC-Kontakte geliefert.
Anwendungsbereiche
Typische Anwendungen sind öffentliche Ladesäulen für Pkw und leichte Nutzfahrzeuge, werksseitige Schnellladestationen sowie mobile Ladeanwendungen in Fuhrparks.
Vorteile gegenüber Alternativen
Im Unterschied zu reinen AC-Ladesystemen ermöglicht die CHARX connect universal sowohl das langsamere Laden an Haushaltsnetzen als auch Gleichstrom-Schnellladungen, was eine flexible Infrastruktur für verschiedene Fahrzeugflotten ermöglicht.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
5,8150 kg
|
| Artikelgewicht: |
5,8150 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
40,00 × 37,00 × 11,50 cm |
Technische Daten
Hinweise
| ETIM 9.0 |
EC002898 |
| Allgemein |
Für die DC- und AC-Kontakte ist eine Schutzkappe im Lieferumfang enthalten. |
Artikeleigenschaften
| Produkttyp |
Fahrzeug-Ladedose |
| Produktfamilie |
CHARX connect universal |
| Ladestandard |
AC/DC CCS Typ 1 |
| Lademodus |
Mode 2, 3, 4 |
| Kundenvariationen |
Auf Anfrage |
Elektrische Eigenschaften
| Art des Ladestroms |
AC 1-phasig |
| Ladestrom |
48 A AC (1-phasig) |
| Ladeleistung |
12 kW
|
| Art des Ladestroms (2) |
DC |
| Ladestrom (2) |
200 A DC |
| Ladeleistung (2) |
200 kW
|
| Hinweis zur Anschlussart |
Crimpanschluss, nicht trennbar |
| Anzahl |
5 (L1, N, PE, DC+, DC-) |
| Bemessungsspannung |
250 V AC |
| Bemessungsspannung (2) |
1000 V DC |
| Bemessungsstrom |
48 A AC |
| Bemessungsstrom (2) |
200 A DC |
| Hinweis zur Anschlussart (2) |
Crimpanschluss, nicht trennbar |
| Art der Signalübertragung |
Pulsweitenmodulation mit aufmodulierter Powerline-Kommunikation gemäß ISO/IEC 15118 / DIN SPEC 70121 |
| Anzahl (2) |
2 (CP, CS) |
| Bemessungsspannung (3) |
30 V AC |
| Bemessungsstrom (3) |
2 A
|
| Kodierung |
2,7 kOhm (zwischen PE und CS) |
| Isolationswiderstand |
> 200 MOhm |
| Verriegelungsaktuator |
12 V, 4-polig |
| Verriegelungsaktuator (2) |
Position mittig oben |
| Möglicher Spannungsversorgungsbereich am Motor |
9 V ... 16 V |
| Maximale Spannung zur Detektion der Verriegelung |
12 V
|
| Typischer Motorstrom bei der Verriegelung |
0,25 A
|
| Sperrstrom des Motors |
max. 1,5 A |
| Max. Verweildauer mit Sperrstrom |
1 s
|
| Empfohlene Anpassungszeit |
600 ms
|
| Pausenzeit nach einem Ein- oder Ausfahrweg |
3 s
|
| Lebensdauer Steckzyklen |
> 10000 Lastzyklen |
| Verriegelungserkennung |
vorhanden |
| Mechanische Notentriegelung |
vorhanden |
| Umgebungstemperatur (Betrieb) |
-40 °C ... 80 °C |
| Sensortyp |
PTC-Kette |
| Normen/Bestimmungen |
DIN EN 60738-1 |
| Anbringungsstelle |
Sensor an den AC-Kontakten |
| Messbereich_Widerstand |
790 Ohm ... 1420 Ohm |
| Widerstand |
max. 1200 Ohm ±5 K |
| Umgebungstemperatur |
-40 °C ... 130 °C (Betrieb) |
| Sensortyp (2) |
Pt 1000 |
| Normen/Bestimmungen (2) |
DIN EN 60751 |
| Anbringungsstelle (2) |
2 Sensoren an den DC-Kontakten |
Maße
| Breite |
108 mm
|
| Höhe |
151,2 mm
|
| Tiefe |
122,8 mm
|
| Breite (2) |
117,6 mm
|
| Höhe (2) |
90 mm
|
| Tiefe (2) |
117,6 mm
|
Materialangaben
| Farbe (Gehäuse) |
schwarz (9005) |
| Farbe (Steckgesicht) |
schwarz (9005) |
| Material (Gehäuse) |
Kunststoff |
| Material (Kontaktoberfläche) |
Silber |
Kabel / Leitung
| Leitungslänge |
2 m
|
| Leitungsart |
Einseitig angeschlossene Einzeladern |
| Leitungslänge (2) |
2 m
|
| Leitungsaufbau |
2 x 6 mm² |
| Einzelader, Material |
Silikon |
| Einzelader, Farbe |
OG |
| Leitungsaußendurchmesser |
12,60 mm ±0,2 mm |
| Leitungs-Widerstand |
<= 3,2 Ohm/km |
| Leitungslänge (3) |
2 m
|
| Leitungsaufbau (2) |
2 x 70 mm² |
| Einzelader, Material (2) |
Silikon |
| Einzelader, Farbe (2) |
OG |
| Leitungsaußendurchmesser (2) |
17,90 mm ±0,3 mm |
| Leitungs-Widerstand (2) |
<= 0,259 Ohm/km |
| Leitungslänge (4) |
2 m
|
| Leitungsaufbau (3) |
1 x 25 mm² |
| Einzelader, Material (3) |
Silikon |
| Einzelader, Farbe (3) |
GN/YE |
| Leitungsaußendurchmesser (3) |
8,60 mm ±0,1 mm |
| Leitungs-Widerstand (3) |
<= 0,743 Ohm/km |
| Leitungslänge (5) |
1,5 m
|
| Leitungsaufbau (4) |
4 x 0,5 mm² |
| Einzelader, Material (4) |
PVC |
| Einzelader, Farbe (4) |
BU/RD, BU/GN, BU/YE, BU/BN |
| Leitungsaußendurchmesser (4) |
1,60 mm ±0,20 mm |
| Leitungs-Widerstand (4) |
<= 37,1 Ohm/m |
| Leitungslänge (6) |
1 m
|
| Leitungsaufbau (5) |
5 x 0,5 mm² |
| Einzelader, Farbe (5) |
BN/GY |
| Einzelader, Farbe (6) |
BN/YE/GN |
| Leitungsaußendurchmesser (5) |
1,60 mm ±0,20 mm |
| Leitungs-Widerstand (5) |
<= 37,1 Ohm/m |
| Leitungslänge (7) |
0,9 m
|
| Leitungsaufbau (6) |
3 x 0,5 mm² |
| Einzelader, Material (5) |
PVC |
| Einzelader, Farbe (7) |
BN |
| Einzelader, Farbe (8) |
GN |
| Einzelader, Farbe (9) |
YE |
| Leitungsaußendurchmesser (6) |
1,60 mm ±0,20 mm |
| Leitungs-Widerstand (6) |
<= 37,1 Ohm/m |
| Leitungslänge (8) |
1 m
|
| Leitungsaufbau (7) |
2 x 0,5 mm² |
| Einzelader, Material (6) |
PVC |
| Einzelader, Farbe (10) |
BK |
| Einzelader, Farbe (11) |
WH |
| Leitungsaußendurchmesser (7) |
1,60 mm ±0,20 mm |
| Leitungs-Widerstand (7) |
<= 37,1 Ohm/m |
Mechanische Eigenschaften
| Steckzyklen |
> 10000 |
| Steckkraft |
< 100 N |
| Ziehkraft |
< 100 N |
Umwelt- und Lebensdauerbedingungen
| Schutzart (Fahrzeug-Ladedose) |
IP55 (gesteckt, die Schutzart im betriebsfertigen, gesteckten Zustand ist nur sichergestellt, wenn beide Steckelemente Originalprodukte von Phoenix Contact oder entsprechend normgerechte Produkte sind) |
| Schutzart (Fahrzeug-Ladedose) (2) |
IP67 (Innenbereich der Fahrzeug-Ladedose) |
| Umgebungstemperatur (Betrieb) |
-40 °C ... 40 °C (Max. 60 °C, Stromreduktion erforderlich. Beachten Sie den Grenzwert der DC-Kontakttemperatur von 90 °C.) |
| Umgebungstemperatur (Lagerung/Transport) |
-40 °C ... 85 °C |
| Höhenlage |
4000 m (über dem Meeresspiegel) |
Normen und Bestimmungen
| Normen/Bestimmungen |
IEC 62196-2 |
| Normen/Bestimmungen (2) |
IEC 62196-3 |
| Normen/Bestimmungen (3) |
SAE J1772 |
Montage
| Montageart |
Vorder- und Rückwandmontage (Frontneigung 0° bis 90° möglich) |
| Durchmesser Befestigungsbohrung |
6,70 mm (ø) |
| Befestigungsschrauben |
M6 |
| Im Lieferumfang enthaltene Schrauben |
keine |
