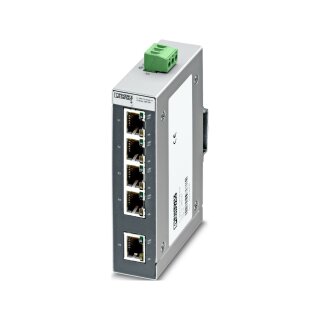

Industrial Ethernet Switch FL SWITCH SFNB 5TX 5-Port unmanaged

Artikelnummer: PHO-2891001
GTIN: 4046356457163
HAN: 2891001
Inhalt: 1 Stück

Hersteller Phoenix Contact

5-Port Ethernet Switch, 10/100 MBit/s mit Autonegotiation und Autocrossing. Versorgung 24 V DC (12–48 V Bereich).

114,24 €

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 142,80 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Industrial Ethernet Switch FL SWITCH SFNB 5TX ist ein unmanaged 5-Port-Switch in kompakter Blockbauweise für sichere Netzwerkanbindung in industriellen Umgebungen. Der Switch besitzt fünf TP-RJ45-Anschlüsse mit automatischer Erkennung der Datenübertragungsrate von 10 oder 100 MBit/s pro Port. Die Autonegotiation und die Autocrossing-Funktion ermöglichen flexible Verkabelung ohne manuelle Konfiguration. Versorgungsspannung beträgt 24 V DC, der zulässige Bereich liegt zwischen 12 und 48 V DC. Die maximale Stromaufnahme bei 12 V DC liegt bei 345 mA, die Verlustleistung beträgt 4,44 W. Der Switch nutzt Store-and-Forward Switching-Mode nach IEEE 802.3 und verwaltet eine MAC-Adresstabelle von 1024 Einträgen. Status- und Diagnoseanzeigen (LEDs) zeigen Versorgungsspannung, Link-Status und Datenaktivität sowie die Datenübertragungsrate an.

Anwendungsbereiche

Typische Einsatzfelder sind dezentrale Ethernet-Kopplung von Sensoren und Steuerungen in Verpackungsmaschinen sowie die Netzwerk-Erweiterung in Anlagensteuerungen mit begrenztem Platzangebot. Auch in modularen Schaltschrankkonfigurationen mit verteilten E/A-Modulen bietet der unmanaged Switch eine Alternative zu gatewayelektronischen Lösungen. Die Anschlussart über COMBICON mit Leiterquerschnitten 0,2 bis 2,5 mm² ermöglicht schnelle und sichere Verdrahtung direkt im Schaltschrank.

Produktseite Phoenix Contact ->

Angaben zur Produktsicherheit

Herstellerinformationen:

PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com

Versandgewicht:	0,2710 kg
Artikelgewicht:	0,2710 kg
Abmessungen ( Länge × Breite × Höhe ):	20,00 × 11,50 × 8,20 cm

Technische Daten

Maße

ETIM 9.0	EC000734
Breite	28 mm
Höhe	110 mm
Tiefe	70 mm

Hinweise

Hinweis zur Anwendung	Nur für den industriellen Einsatz

Materialangaben

Material Gehäuse	Aluminium

Montage

Montageart	Tragschienenmontage

Schnittstellen

Anschlussart	RJ45
Hinweis zur Anschlussart	Autonegotiation und Autocrossing
Übertragungsgeschwindigkeit	10/100 MBit/s
Übertragungsphysik	Ethernet in RJ45-Twisted-Pair
Übertragungslänge	100 m (pro Segment)
Signal-LEDs	Datenempfang, Link-Status
Anzahl der Kanäle	5 (RJ45-Ports)

Artikeleigenschaften

Produkttyp	Switch
Produktfamilie	Unmanaged Switch SFNB
Bauform	Blockbauweise
MTTF	173,5 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C, Betriebszyklus 100 %)
Grundfunktionalität	Unmanaged Switch / Autonegotiation, Normkonform IEEE 802.3, Store-and-Forward Switching-Mode
MAC-Adresstabelle	1 K
Status- und Diagnoseanzeigen	LEDs: U_S, Link und Activity pro Port
Weitere Funktionen	Autonegotiation
Grundfunktionalität (2)	Unmanaged Switch / Autonegotiation, Normkonform IEEE 802.3, Store-and-Forward Switching-Mode

Elektrische Eigenschaften

Lokale Diagnose	US Versorgungsspannung LED grün
Lokale Diagnose (2)	LNK/ACT Link-Status/Datenübertragung LED grün
Lokale Diagnose (3)	100 Datenübertragungsrate LED gelb
Maximale Verlustleistung bei Nennbedingung	4,44 W
Übertragungsmedium	Kupfer
Versorgungsspannung (DC)	24 V DC
Versorgungsspannungsbereich	12 V DC ... 48 V DC
Anschluss Versorgung	über COMBICON, max. Leiterquerschnitt 2,5 mm²
Restwelligkeit	3,6 V_PP (innerhalb des zulässigen Spannungsbereiches)
Stromaufnahme maximal	345 mA (bei 12 V DC)
Stromaufnahme typisch	185 mA (bei U_S = 24 V DC)

Anschlussdaten

Anschlussart	Schraubanschluss
steckbar	ja
Leiterquerschnitt starr	0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel	0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG	30 ... 12
Abisolierlänge	7 mm

Umwelt- und Lebensdauerbedingungen

Schutzart	IP20
Umgebungstemperatur (Betrieb)	-10 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)	-20 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb)	5 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	5 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)	86 kPa ... 108 kPa (bis zu 1500 m üNN)
Luftdruck (Lagerung/Transport)	66 kPa ... 108 kPa (bis zu 3500 m üNN)

Zulassungen

UL, USA / Kanada	Class I, Div. 2, Groups A, B, C, D

EMV-Daten

Elektromagnetische Verträglichkeit	Konformität zur EMV-Richtlinie 2004/108/EG
Konformität zu EMV-Richtlinien	IEC 61000-6-2 IEC 61000-4-2 (ESD) Kriterium B
Konformität zu EMV-Richtlinien (2)	IEC 61000-4-3 (Gestrahlte Störfestigkeit) Kriterium A
Konformität zu EMV-Richtlinien (3)	IEC 61000-4-4 (Burst) Kriterium B
Konformität zu EMV-Richtlinien (4)	IEC 61000-4-5 (Surge) Kriterium B
Konformität zu EMV-Richtlinien (5)	IEC 61000-4-6 (Leitungsgeführte Störfestigkeit) Kriterium A
Konformität zu EMV-Richtlinien (6)	IEC 61000-4-8 (Störfestigkeit gegenüber Magnetfelder) Kriterium A
Konformität zu EMV-Richtlinien (7)	EN 55022 (Störaussendung) Kriterium A
Störfestigkeit	EN 61000-6-2
Normen/Bestimmungen	EN 61000-6-4
