Produktbeschreibung

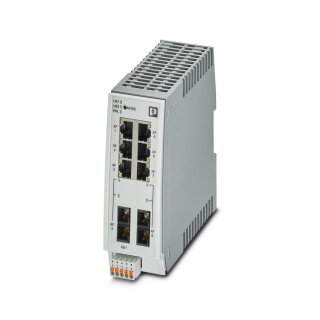

Der Managed Switch der Familie Managed Switch 2000 ist ein Store-and-Forward-Switch nach IEEE 802.3 in Buch-Bauform für die Tragschienenmontage. Er bietet 6 RJ45-Ports mit 10/100 MBit/s und 2 SC-Multimode-Ports mit 100 MBit/s vollduplex bei 1300 nm. Die Versorgung erfolgt redundant über Push-in-Federanschluss mit 24 V DC, zulässig sind 9 V DC bis 57 V DC. Redundanz ist über MRP und RSTP möglich, das Management über Web-Interface, SNMPv1/v2/v3 und CLI. Die Umgebungstemperatur im Betrieb beträgt -40 °C bis 70 °C bei Schutzart IP20.
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,4170 kg
|
| Artikelgewicht: |
0,4170 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
18,90 × 21,90 × 9,40 cm |
Technische Daten
Elektrische Eigenschaften
| Stromaufnahme |
260 mA
|
| Lokale Diagnose |
US1/2 Versorgungsspannung US1, US2 LED grün |
| Lokale Diagnose (2) |
FAIL div. LED rot |
| Lokale Diagnose (3) |
LINK Link-Status LED grün |
| Maximale Verlustleistung bei Nennbedingung |
6,75 W (U_S = Min, T_amb = Max, DO_I = Max) |
| Prüfstrecke |
24-V-Versorgung / Funktionserde 500 V DC 1 min |
| Prüfstrecke (2) |
Ethernet-Schnittstelle / Alle anderen Potentiale 2,25 kV DC 1 min |
| Übertragungsmedium |
Kupfer |
| Übertragungsmedium (2) |
LWL |
| Versorgungsspannung (DC) |
24 V DC (redundant) |
| Versorgungsspannungsbereich |
9 V DC ... 57 V DC |
| Anschluss Versorgung |
über COMBICON, max. Leiterquerschnitt 1,5 mm² |
| Restwelligkeit |
3,6 V_PP (innerhalb des zulässigen Spannungsbereiches) |
| Stromaufnahme maximal |
1,5 A (U_S = Min, T_amb = Max, DO_I = Max) |
| Stromaufnahme typisch |
255 mA (bei U_S = 24 V DC und 25 °C Umgebungstemperatur) |
| Stromaufnahme (2) |
260 mA
|
| Meldekontakt Ansteuerspannung |
typ. 24 V DC |
Ausgangsdaten
| Benennung Ausgang |
Alarmausgang |
Artikeleigenschaften
| Produkttyp |
Switch |
| Produktfamilie |
Managed Switch 2000 |
| Bauform |
Buch-Bauform |
| MTTF |
343,16 Jahre (SN 29500 Standard, Temperatur 25 °C, Arbeitszyklus 21 %) |
| MTTF (2) |
153,37 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 34,25 %) |
| MTTF (3) |
18,66 Jahre (SN 29500 Standard, Temperatur 70 °C, Arbeitszyklus 100 %) |
| Besondere Eigenschaften |
Erweiterter Temperaturbereich |
| Besondere Eigenschaften (2) |
Lackierte Leiterplatte, erweiterter Temperaturbereich Conformal Coating |
| Besondere Eigenschaften (3) |
Entwicklungsprozess zertifiziert nach IEC 62443-4-1 |
| Besondere Eigenschaften (4) |
Produkt zertifiziert nach IEC 62443-4-2 |
| Signalverzögerung |
>= 6,5 µs (Store-and-Forward-Mode, 10/100 MBit/s, abhängig von Frame-Größe) |
| Schutzklasse |
III (VDE 0106) |
| Verschmutzungsgrad |
2 |
| Diagnosefunktionen |
RMON History |
| Diagnosefunktionen (2) |
LLDP (Link Layer Discovery Protocol) |
| Diagnosefunktionen (3) |
SNMP-Traps |
| Diagnosefunktionen (4) |
N:1-Portmirroring |
| Diagnosefunktionen (5) |
ACD (Address Conflict Detection) |
| Diagnosefunktionen (6) |
SysLog |
| Diagnosefunktionen (7) |
CRC-Surveillance |
| Grundfunktionalität |
Store and Forward Switch, normkonform nach IEEE 802.3 |
| PROFINET-Conformance-Klasse |
Conformance Class B |
| PROFINET-Gerätefunktion |
PROFINET-Device |
| PROFINET-Gerätefunktion (2) |
Fast Startup |
| Filterfunktionen |
Quality of Service (8 Prioritätsklassen) |
| Filterfunktionen (2) |
Class of Service |
| Filterfunktionen (3) |
DiffServ/DSCP |
| Filterfunktionen (4) |
Port-Priorisierung |
| Filterfunktionen (5) |
VLAN (bis zu 32 VLANs) |
| Filterfunktionen (6) |
IGMP Snooping/Querier (v1/v2) |
| Filterfunktionen (7) |
Auto-Query-Port |
| Filterfunktionen (8) |
Extended Multicast Filtering |
| IP-Parametrierung |
DHCP-Client |
| IP-Parametrierung (2) |
DHCP Option 82 (Relay Agent) |
| IP-Parametrierung (3) |
DHCP-Server (pool-basiert, port-basiert) |
| IP-Parametrierung (4) |
BootP |
| IP-Parametrierung (5) |
DCP (Discovery and Configuration Protocol) |
| MAC-Adresstabelle |
8 K
|
| Management |
Web-based Management (HTTP/HTTPS) |
| Management (2) |
Rollenbasiertes User Management (LDAP, RADIUS) |
| Management (3) |
SNMPv1/v2/v3 |
| Management (4) |
Command Line Interface (Telnet, SSH) |
| Redundanz |
MRP (Media Redundancy Protocol) |
| Redundanz (2) |
RSTP (Rapid Spanning Tree Protocol) |
| Redundanz (3) |
FRD (Fast Ring Detection) |
| Redundanz (4) |
Large Tree Support |
| Redundanz (5) |
LACP (Link Aggregation Control Protocol) |
| Redundanz (6) |
PROFINET S2-Systemredundanz |
| Status- und Diagnoseanzeigen |
LEDs: US1, US2 (Spannungsversorgung), Fail (Alarmkontakt), je 2 LEDs pro Ethernet Port (Link/Activity und Speed) |
| Weitere Funktionen |
Übertragung von MMS & GOOSE (IEC 61850-8-1) |
| Weitere Funktionen (2) |
Übertragung von Modbus/TCP |
| Zeitsynchronisation |
SNTP (Simple Network Time Protocol) |
| Port Security |
MAC-based, RADIUS (IEEE 802.1X), MAC Authentication Bypass |
| Grundfunktionalität (2) |
Store and Forward Switch, normkonform nach IEEE 802.3 |
Montage
| Montageart |
Tragschienenmontage |
Schnittstellen
| Anschlussart |
RJ45 |
| Hinweis zur Anschlussart |
Autonegotiation und Autocrossing |
| Übertragungsgeschwindigkeit |
10/100 MBit/s |
| Übertragungsphysik |
Kupfer |
| Übertragungslänge |
100 m (pro Segment) |
| Signal-LEDs |
Datenempfang, Link-Status |
| Anzahl der Kanäle |
6 (RJ45-Ports) |
| Anzahl Schnittstellen |
2 |
| Anschlussart (2) |
SC |
| Übertragungsgeschwindigkeit (2) |
100 MBit/s (vollduplex) |
| Sendeleistung minimal |
-19 dBm |
| Sendeleistung maximal |
-14 dBm |
| Empfängerempfindlichkeit minimal |
-32 dBm |
| Empfängerempfindlichkeit maximal |
-14 dBm |
| Übertragungsphysik (2) |
Multimode-Glasfaser |
| Übertragungslänge (2) |
11000 m (Glasfaser mit F-G 62,5/125 0,7 dB/km F1000) |
| Übertragungslänge (3) |
6400 m (Glasfaser mit F-G 50/125 0,7 dB/km F1200) |
| Übertragungslänge (4) |
3000 m (Glasfaser mit F-G 62,5/125 2,6 dB/km F600) |
| Übertragungslänge (5) |
2800 m (Glasfaser mit F-G 50/125 1,6 dB/km F800) |
| Wellenlänge |
1300 nm |
| Signal-LEDs (2) |
Datenempfang, Link-Status |
| Anzahl der Kanäle (2) |
2 (SC-Multimode) |
Anschlussdaten
| Anschlussart |
Push-in-Federanschluss |
| Hinweis zur Anschlussart |
Verwenden Sie als Anschlusskabel nur Kupferleitungen mit zulässigem Temperaturbereich (-40 °C ... 75 °C) |
| steckbar |
ja |
| Leiterquerschnitt starr |
0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel |
0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG |
24 ... 16 |
| Abisolierlänge |
9 mm
|
Signalisierung
| Statusanzeige |
LEDs: US1, US2 (Spannungsversorgung), Fail (Alarmkontakt), je 2 LEDs pro Ethernet Port (Link/Activity und Speed) |
Maße
| ETIM 9.0 |
EC000734 |
| Breite |
45 mm
|
| Höhe |
130 mm
|
| Tiefe |
119 mm
|
Materialangaben
| Material Gehäuse |
Polycarbonat faserverstärkt |
Umwelt- und Lebensdauerbedingungen
| Schutzart |
IP20 |
| Umgebungstemperatur (Betrieb) |
-40 °C ... 70 °C |
| Umgebungstemperatur (Lagerung/Transport) |
-40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) |
10 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) |
10 % ... 95 % (keine Betauung) |
| Schock (Betrieb) |
30g (EN 60068-2-27) |
| Vibration (Betrieb) |
nach IEC 60068-2-6: 5g, 150 Hz |
| Luftdruck (Betrieb) |
79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating) |
| Luftdruck (Lagerung/Transport) |
79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating) |
EMV-Daten
| Elektromagnetische Verträglichkeit |
Konformität zur EMV-Richtlinie 2014/30/EU |
| Konformität zu EMV-Richtlinien |
EN 61000-6-2 EN 61000-4-2 (ESD) Kriterium B |
| Konformität zu EMV-Richtlinien (2) |
EN 61000-6-2 EN 61000-4-3 (Elektromagnetische Felder) Kriterium A |
| Konformität zu EMV-Richtlinien (3) |
EN 61000-6-2 EN 61000-4-4 (EFT/Burst) Kriterium A |
| Konformität zu EMV-Richtlinien (4) |
EN 61000-6-2 EN 61000-4-5 (Surge) Kriterium A |
| Konformität zu EMV-Richtlinien (5) |
EN 61000-6-2 EN 61000-4-6 (Leitungsgeführte Störfestigkeit) Kriterium A |
| Konformität zu EMV-Richtlinien (6) |
EN 61000-6-2 EN 61000-6-4 (Störaussendung) Klasse A |
| Konformität zu EMV-Richtlinien (7) |
EN 61000-6-2 EN 61000-6-4 (Leitungsgeführte Störaussendung) Klasse A |
| Störfestigkeit |
EN 61000-6-2 |
| Normen/Bestimmungen |
EN 61000-6-4 |
Normen und Bestimmungen
| Frei von lackbenetzungsstörenden Substanzen |
Ja |
Zulassungen
| Temperature |
B |
| Humidity |
B |
| Vibration |
A |
| EMC |
B |
| Enclosure |
Required protection according to the Rules shall be provided upon installation on board |
