Produktbeschreibung

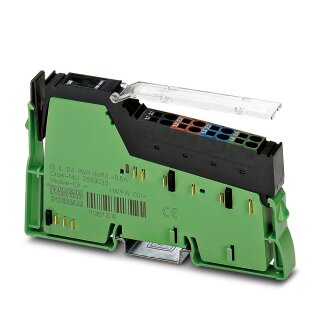

Das Einspeisemodul IB IL 24 PWR IN/R/L-0.8A-PAC ist eine Inline-Nachspeiseklemme zur Versorgung von Logikkreisen mit 24 V DC und einer Stromstärke von 0,8 A. Das Modul wird komplett mit Anschlussstecker und Beschriftungsfeld geliefert und ist für den Schaltschrankeinbau vorbereitet. Die technische Auslegung umfasst eine maximale Verlustleistung von 0,6 W bei Nennbedingung. Der integrierte Schutz besteht aus mehrschichtigen Maßnahmen: Eingangsschutzdioden mit Kurzschlusscharakteristik bei Impulsbelastungen bis 1500 W, Verpolschutz durch serielle Diode im Zuleitungspfad und elektrischer sowie thermischer Überlastschutz im Lieferumfang. Die Isolationsprüfung ist durchgeführt zwischen Logikversorgung und Funktionserde mit 500 V AC über 1 Minute, zwischen Logik- und Hauptversorgung mit identischen Parametern. Das Modul gehört zur Schutzklasse III nach IEC 61140 und erfüllt damit die sichere Trennung zwischen Versorgungsbereichen.
Anwendungsbereiche
Typische Einsatzfelder sind die Absicherung von Steuerversorgungen in verteilten Schaltschränken und die sichere Versorgung von Feldgeräten in Automatisierungsanlagen. In Photovoltaik-Wechselrichtern und dezentralen Stromverteilern sorgt die Kombination aus Überlastschutz und Verpolschutz für Stromversorgung ohne externe Sicherungen. Die Inline-Bauform ermöglicht flexible Positionierung und vereinfachte Wartung direkt am Einspeisepunkt.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,0802 kg
|
| Artikelgewicht: |
0,0802 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
12,60 × 7,70 × 2,10 cm |
Technische Daten
Maße
| ETIM 9.0 |
EC001600 |
| Breite |
12,2 mm
|
| Höhe |
119,8 mm
|
| Tiefe |
71,5 mm
|
Hinweise
| Hinweis zur Anwendung |
Nur für den industriellen Einsatz |
| CCCex -Hinweis |
Der Einsatz in explosionsgefährdeten Bereichen ist in China nicht erlaubt. |
Materialangaben
| Farbe (Gehäuse) |
grün (RAL 6021) |
Schnittstellen
| Anzahl Schnittstellen |
2 |
| Anschlussart |
Inline-Datenrangierer |
| Übertragungsgeschwindigkeit |
500 kBit/s / 2 MBit/s (einsetzbar in Inline-Stationen mit diesen Übertragungsgeschwindigkeiten) |
Systemeigenschaften
| Registerlänge (Bus) |
0 Byte |
| Bedarf an Parameterdaten |
0 Byte |
| Bedarf an Konfigurationsdaten |
0 Byte |
Artikeleigenschaften
| Produkttyp |
I/O-Komponente |
| Produktfamilie |
Inline |
| Bauform |
modular |
| Installationsort |
Schaltschrank |
| Anzahl der Stecker |
1 |
| Besondere Eigenschaften |
24 V DC |
| Besondere Eigenschaften (2) |
Nachspeisung U_L (0,8 A) |
| Schutzklasse |
III (IEC 61140, EN 61140, VDE 0140-1) |
Elektrische Eigenschaften
| Maximale Verlustleistung bei Nennbedingung |
0,6 W
|
| Prüfstrecke |
7,5-V-Logik-, 24-V-Analogversorgung / Funktionserde 500 V AC 50 Hz 1 min |
| Prüfstrecke (2) |
7,5-V-Logik-, 24-V-Analogversorgung / 24-V-Haupt-, 24-V-Segmentversorgung 500 V AC 50 Hz 1 min |
| Prüfstrecke (3) |
24 V-Haupt-, 24 V-Segmentversorgung / Funktionserde 500 V AC 50 Hz 1 min |
| Schutzbeschaltung |
Überspannungsschutz; Eingangsschutzdioden (werden bei dauerhafter Überlastung zerstört)Impulsbelastungen bis 1500 W werden von der Eingangsschutzdiode kurzgeschlossen. |
| Schutzbeschaltung (2) |
Verpolschutz (Segmenteinspeisung/Haupteinspeisung); Serielle Diode im Zuleitungspfad des Netzteils; im Fehlerfall fließt nur ein geringer Strom. Im Fehlerfall löst keine Sicherung im externen Netzteil aus. |
| Sicherung |
elektrischer/thermischer Überlastschutz, im Lieferumfang |
| Peripheriespannung |
24 V DC |
| Peripheriespannungsbereich |
19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme maximal |
274 mA (bei Nennspannung) |
| Versorgungsspannung |
24 V DC (über Inline-Stecker) |
| Versorgungsspannungsbereich |
19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme |
max. 274 mA DC (bei Nennspannung) |
| Stromaufnahme (2) |
min. 13 mA DC (bei Nennspannung) |
| Versorgungsspannung (2) |
7,5 V DC (über Potenzialrangierer) |
| Stromversorgung |
max. 0,8 A DC |
Anschlussdaten
| Benennung Anschluss |
Inline-Anschlussstecker |
| Anschlussart |
Zugfederanschluss |
| Leiterquerschnitt starr |
0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel |
0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG |
28 ... 16 |
| Abisolierlänge |
8 mm
|
Umwelt- und Lebensdauerbedingungen
| Schutzart |
IP20 |
| Umgebungstemperatur (Betrieb) |
-25 °C ... 55 °C |
| Umgebungstemperatur (Lagerung/Transport) |
-25 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) |
10 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) |
10 % ... 95 % (keine Betauung) |
| Luftdruck (Betrieb) |
70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) |
70 kPa ... 106 kPa (bis zu 3000 m üNN) |
Montage
| Montageart |
Tragschienenmontage |
