Produktbeschreibung

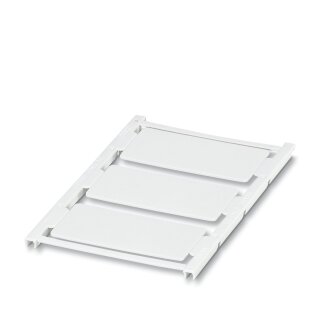

Das Einrastschildchen UC-EMP (60×30) CUS ist ein Gerätemarker aus Polyamid (PA) zur Kennzeichnung und Beschriftung von Schaltschränken und Automatisierungsanlagen. Das 3er-Pack bietet jeweils ein Textfeld von 60 mm Breite und 30 mm Höhe mit einer Materialdicke von 1,2 mm. Die Farbe Weiß RAL 9010 ermöglicht eine hohe Lesbarkeit und Kontrastierung gegen typische Schrankinnenfarben. Die Montage erfolgt durch Verrasten in einem Schildchenträger ohne zusätzliches Werkzeug oder Befestigungsmaterial. Das Material ist nach UL 94 der Brennbarkeitsklasse V2 zugeordnet und erfüllt die Norm EN 45545-2 für Schienenfahrzeuge. Die Schilder sind wischbeständig nach DIN EN 61010-1 und bestehen eine LABS-Konformitätsprüfung nach VDMA 24364-A1-L sowie VW PV 3.10.7.
Anwendungsbereiche
Im Schaltschrankbau dienen Einrastschildchen zur Beschriftung von Stromkreisen, Anlagenteilen und Funktionsgruppen. In der Maschinenbau-Automatisierung werden sie zur Kennzeichnung von Steuerschränken und Regelstationen verwendet. Bei industriellen Steuerungen ermöglichen die kundenspezifisch beschriftbaren Schilder eine sichere Zuordnung von Klemmenbelegungen und Schaltfunktionen. Die Lagerung sollte bei 23 °C und 50 % Luftfeuchtigkeit in der Originalverpackung erfolgen, der Betriebstemperaturbereich liegt zwischen ?40 °C und 120 °C.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,0116 kg
|
| Artikelgewicht: |
0,0116 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
3,00 × 6,00 × 3,00 cm |
| Fertigungsartikel: |
Fertigung nach Bestellung - Artikel wird für Sie produziert und kann nicht storniert oder zurückgegeben werden. |
Technische Daten
Artikeleigenschaften
| ETIM 9.0 |
EC001288 |
| Produkttyp |
Gerätemarker |
| Anzahl der Einzelschilder |
3 |
| Anzahl der Einzelschilder pro Zeile |
1 |
Maße
| Breite |
60,00 mm
|
| Höhe |
30,00 mm
|
| Tiefe |
1,20 mm
|
| Länge |
30 mm
|
| Textfeldbreite |
60 mm
|
| Textfeldhöhe |
30 mm
|
Materialangaben
| Farbe |
weiß (RAL 9010) |
| Material |
PA |
| Brennbarkeitsklasse nach UL 94 |
V2 |
| Material Basiselement |
PA |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 |
HL 1 - HL 2 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 |
HL 1 - HL 2 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 |
HL 1 - HL 2 |
| Inhaltsstoffe |
silikon- und halogenfrei |
Umwelt- und Lebensdauerbedingungen
| Umgebungstemperatur (Betrieb) |
-40 °C ... 120 °C |
| Empfohlene Umgebungstemperatur (Lagerung/Transport) |
23 °C |
| Empfohlene Luftfeuchtigkeit (Lagerung/Transport) |
50 % (Eine trockene und dunkle Aufbewahrung in der Originalverpackung ist zu empfehlen) |
| Prüfung auf lackbenetzungsstörende Substanzen (LABS-Konformität) |
VDMA 24364-A1-L:2018-05 |
| Ergebnis |
Prüfung bestanden |
| Prüfung auf lackbenetzungsstörende Substanzen (LABS-Konformität) (2) |
VW PV 3.10.7:2005-02 |
| Ergebnis (2) |
Prüfung bestanden |
| Prüfspezifikation |
DIN EN ISO 1518-1:2023 (in Anlehnung) |
| Anforderung |
>= 5 N |
| Ergebnis (3) |
Prüfung bestanden |
| Prüfspezifikation (2) |
DIN EN ISO 2409:2020-12 (in Anlehnung) |
| Ergebnis (4) |
Prüfung bestanden |
| Prüfspezifikation (3) |
DIN EN ISO 4892-2:2021-11 (in Anlehnung) |
| Ergebnis (5) |
Prüfung bestanden |
| Prüfdauer |
96 h
|
| Verfahren |
Künstliche Bestrahlung. |
| Prüfspezifikation (4) |
ANSI/UL 969-2018:03 (in Anlehnung) |
| Prüfdauer (2) |
240 h
|
| Rating 125 °C (150 °C) |
Prüfung bestanden |
| Prüfspezifikation (5) |
DIN EN 61010-1 (VDE 0411-01):2020-03 |
| Prüfspezifikation (6) |
DIN EN 62208 (VDE 0660-511):2012-06 (in Teilen) |
| Isopropanol (99 %) [67-63-0] |
Prüfung bestanden |
| n-Hexan [CAS No. 110-54-3] |
Prüfung bestanden |
| Wasser + Waschbenzin [CAS No. 64742-82-1] |
Prüfung bestanden |
| Sodiumhydroxid 0.1 mol/l [CAS No. 1310-73-2] |
Prüfung bestanden |
| Ethanol (99 %) [CAS No. 64-17-5] |
Prüfung bestanden |
| Aceton (99 %) [CAS No. 67-64-1] |
Prüfung bestanden |
| Prüfspezifikation (7) |
ISO 175:2010 (in Anlehnung) |
| Prüfdauer (3) |
168 h
|
| Salzwasser (350 g/l) [CAS No. - ] |
Prüfung bestanden |
| Diesel [CAS No. 68476-34-6] |
Prüfung bestanden |
| IRM 901 |
Prüfung bestanden |
| IRM 902 |
Prüfung bestanden |
| IRM 903 |
Prüfung bestanden |
| Prüfspezifikation (8) |
DIN EN ISO 22479:2022-08 |
| Ergebnis (6) |
Prüfung bestanden |
| Verfahren (2) |
Methode B |
| Zyklen |
2 |
| Prüfspezifikation (9) |
DIN EN IEC 60068-2-11 (VDE 0468-2-11):2022-10 |
| Ergebnis (7) |
Prüfung bestanden |
| Prüfdauer (4) |
96 h
|
Normen und Bestimmungen
| Wischbeständigkeit |
DIN EN 61010-1 (VDE 0411-1) |
| Normen/Bestimmungen |
EN 45545-2 |
Montage
| Montageart |
verrasten in Schildchenträger |
