Produktbeschreibung

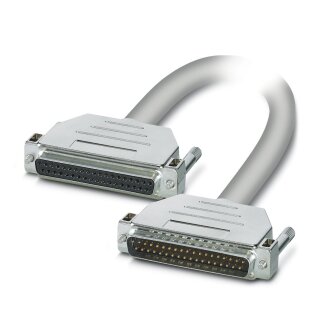

Das konfektionierte Systemkabel CABLE-D37SUB/B/S/HF/S ist ein geschirmtes, halogenfreies Rundkabel mit D-SUB-Anschlüssen nach IEC 60807-2 und DIN 41652. Das Kabel verbindet eine 37-polige Buchsenleiste mit einer 37-poligen Stiftleiste und bietet eine Gesamtlänge von 2 m. Technisch ist das Kabel für Betriebsspannungen bis 60 V DC beziehungsweise 30 V AC ausgelegt, mit einem maximalen Strom von 2 A pro Pfad im abgerollten Zustand. Das Rastermaß beträgt 2,77 mm, das Anzugsdrehmoment 0,2 Nm. Die Schutzart IP20 gilt für das Kabel selbst; am Einbauort sollte mindestens IP54 erreicht werden. Die Steckzyklen übersteigen 200 Zyklen, was eine sichere Wiederholbarkeit für häufige Verbindungs- und Trennvorgänge gewährleistet. Das Kabel erfüllt die UL-Norm AWM Style 21946. Der Betriebstemperaturbereich liegt bei fester Verlegung zwischen -40 °C und 70 °C, bei beweglicher Verlegung zwischen -10 °C und 70 °C.
Anwendungsbereiche
Typische Einsatzfelder sind die Signalübertragung in Schaltschränken, die Ankopplung von Messgeräten an Steuerungen sowie Verdrahtungsaufgaben in Steuerungsverteilern und Kontrollpulten. Das Kabel eignet sich ebenso für die Sensoranbindung oder für Feldgeräte-Aktor-Verbindungen, wo 37-polige Steckverbindungen gefordert sind. Die Halogenfreiheit reduziert bei einem Brandfall die Rauchgiftigkeit, was es für Anwendungen in sensiblen Umgebungen empfehlenswert macht. Das Kabel wird betriebsbereit konfektioniert geliefert und benötigt keine weiteren Montagearbeiten.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,4748 kg
|
| Artikelgewicht: |
0,4748 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
23,60 × 24,60 × 4,80 cm |
| Fertigungsartikel: |
Fertigung nach Bestellung - Artikel wird für Sie produziert und kann nicht storniert oder zurückgegeben werden. |
Technische Daten
Artikeleigenschaften
| ETIM 9.0 |
EC000237 |
| Produkttyp |
Systemkabel |
Umwelt- und Lebensdauerbedingungen
| Schutzart |
IP20 |
| Schutzart (Einbauort) |
>= IP54 (Einbauort) |
| Umgebungstemperatur (Betrieb) (feste Verlegung) |
-40 °C ... 70 °C (feste Verlegung) |
| Umgebungstemperatur (Betrieb) (bewegliche Verlegung) |
-10 °C ... 70 °C (bewegliche Verlegung) |
| Umgebungstemperatur (Lagerung/Transport) |
-40 °C ... 80 °C |
| Höhenlage |
<= 2000 m |
Elektrische Eigenschaften
| Betriebsspannung (AC) |
<= 30 V AC |
| Betriebsspannung (DC) |
<= 60 V DC |
| Nennbetriebsart |
100 % ED |
| Strom (pro Pfad) |
<= 2 A (im abgerollten Zustand, siehe Derating) |
Kabel / Leitung
| Leitungslänge |
2 m
|
| UL AWM Style |
21946 |
| Polzahl |
37 |
| Geschirmt |
ja |
| Leiterart |
Konfektioniertes, geschirmtes, halogenfreies Rundkabel |
| Leiteraufbau Signalleitung |
14x 0,15 mm |
| AWG Signalleitung |
24 |
| Leitungsquerschnitt |
37x 0,25 mm² |
| Aderdurchmesser inklusive Isolierung |
1,2 mm ±0,05 mm |
| Leitungsaußendurchmesser |
10,80 mm ±0,5 mm |
| Außenmantel, Material |
halogenfreie Ummantelung |
| Außenmantel, Farbe |
grau |
| Material Leiter |
blanke Cu-Litze |
| Leitungs-Widerstand |
<= 80 Ohm/km (bei 20 °C) |
| Isolationswiderstand |
>= 20 MOhm*km (bei 20 °C) |
| Kleinster Biegeradius, fest verlegt |
90 mm
|
| Kleinster Biegeradius, beweglich verlegt |
170 mm
|
| Dynamische Belastbarkeit (Biegen) |
Biegezyklen maximal: 5000 (bei Radius >= 15x Außendurchmesser) |
| Halogenfreiheit |
ja |
| Flammwidrigkeit |
IEC 60332-1-2 (Rohleitung) |
| Flammwidrigkeit (2) |
VDE 0842, Teil 332-1-2 (Rohleitung) |
| Flammwidrigkeit (3) |
IEC 60332-3-22 (Rohleitung) |
| Ölbeständigkeit |
gegen gelegentliche Spritzer (Rohleitung) |
| weiß |
D-SUB37 (1) = D-SUB37 (1) |
| braun |
D-SUB37 (2) = D-SUB37 (2) |
| grün |
D-SUB37 (3) = D-SUB37 (3) |
| gelb |
D-SUB37 (4) = D-SUB37 (4) |
| grau |
D-SUB37 (5) = D-SUB37 (5) |
| rosa |
D-SUB37 (6) = D-SUB37 (6) |
| blau |
D-SUB37 (7) = D-SUB37 (7) |
| rot |
D-SUB37 (8) = D-SUB37 (8) |
| schwarz |
D-SUB37 (9) = D-SUB37 (9) |
| violett |
D-SUB37 (10) = D-SUB37 (10) |
| grau-rosa |
D-SUB37 (11) = D-SUB37 (11) |
| rot-blau |
D-SUB37 (12) = D-SUB37 (12) |
| weiß-grün |
D-SUB37 (13) = D-SUB37 (13) |
| braun-grün |
D-SUB37 (14) = D-SUB37 (14) |
| weiß-gelb |
D-SUB37 (15) = D-SUB37 (15) |
| gelb-braun |
D-SUB37 (16) = D-SUB37 (16) |
| weiß-grau |
D-SUB37 (17) = D-SUB37 (17) |
| grau-braun |
D-SUB37 (18) = D-SUB37 (18) |
| weiß-rosa |
D-SUB37 (19) = D-SUB37 (19) |
| rosa-braun |
D-SUB37 (20) = D-SUB37 (20) |
| weiß-blau |
D-SUB37 (21) = D-SUB37 (21) |
| braun-blau |
D-SUB37 (22) = D-SUB37 (22) |
| weiß-rot |
D-SUB37 (23) = D-SUB37 (23) |
| braun-rot |
D-SUB37 (24) = D-SUB37 (24) |
| weiß-schwarz |
D-SUB37 (25) = D-SUB37 (25) |
| braun-schwarz |
D-SUB37 (26) = D-SUB37 (26) |
| grau-grün |
D-SUB37 (27) = D-SUB37 (27) |
| gelb-grau |
D-SUB37 (28) = D-SUB37 (28) |
| rosa-grün |
D-SUB37 (29) = D-SUB37 (29) |
| gelb-rosa |
D-SUB37 (30) = D-SUB37 (30) |
| grün-blau |
D-SUB37 (31) = D-SUB37 (31) |
| gelb-blau |
D-SUB37 (32) = D-SUB37 (32) |
| grün-rot |
D-SUB37 (33) = D-SUB37 (33) |
| gelb-rot |
D-SUB37 (34) = D-SUB37 (34) |
| grün-schwarz |
D-SUB37 (35) = D-SUB37 (35) |
| gelb-schwarz |
D-SUB37 (36) = D-SUB37 (36) |
| grau-blau |
D-SUB37 (37) = D-SUB37 (37) |
Anschlussdaten
| Anschluss gemäß Norm |
IEC 60807-2 |
| Anschluss gemäß Norm (2) |
DIN 41652 |
| Anschlussart |
D-SUB-Buchsenleiste |
| Schraubengewinde |
UNC 4-40 |
| Anzahl der Anschlüsse |
1 |
| Polzahl |
37 |
| Anzugsdrehmoment |
0,2 Nm |
| Steckzyklen |
> 200 |
| Rastermaß |
2,77 mm
|
| Anschluss gemäß Norm (3) |
IEC 60807-2 |
| Anschluss gemäß Norm (4) |
DIN 41652 |
| Anschlussart (2) |
D-SUB-Stiftleiste |
| Schraubengewinde (2) |
UNC 4-40 |
| Anzahl der Anschlüsse (2) |
1 |
| Polzahl (2) |
37 |
| Anzugsdrehmoment (2) |
0,2 Nm |
| Steckzyklen (2) |
> 200 |
| Rastermaß (2) |
2,77 mm
|
Hinweise
| Hinweis zum Betrieb |
Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden. |
