Produktbeschreibung

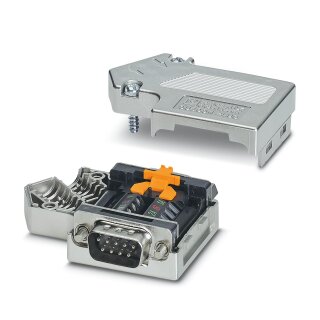

Der D-SUB-Busstecker SUBCON-PLUS-PROFIB/PG/SC2 ist ein 9-poliger Datenstecker für PROFIBUS-DP-Netzwerke bis 12 MBit/s. Mit seinem speziellen 35°-Kabelabgang und der PG-D-SUB-Buchse zum Anschluss von Programmiergeräten ermöglicht er flexible Netzwerk-Topologien in dezentral verteilten Steuerungsanlagen.
Die technischen Eckdaten umfassen einen Nennstrom von 100 mA bei 5 V Nennspannung, Schraubanschlüsse mit Leiterquerschnitten von 0,14 bis 1,5 mm² (starr) bzw. 0,14 bis 1 mm² (flexibel), Steckzyklen über 200 und eine Schutzart IP40. Der zuschaltbare Abschlusswiderstand über Schiebeschalter reduziert Reflexionen und Signalverzerrungen in der Bus-Topologie. Die Pinbelegung erfolgt an den Positionen 3, 5, 6 und 8.
Anwendungsbereiche
Typische Anwendungsfelder sind die dezentrale Feldgerätanbindung in PROFIBUS-DP-Netzwerken von Fertigungsanlagen sowie die Anschaltung von SPS-Programmiergeräten und Visualisierungsterminals für Diagnose und Konfiguration. In mobilen Fertigungseinheiten und Recycling-Anlagen nutzen Integratoren diese Stecker-Variante für schnelle Umbauarbeiten ohne Neuverkabelung.
Vorteile gegenüber Alternativen
Im Unterschied zu Standard-D-SUB-Steckern mit gerader Kabelabgangsrichtung ermöglicht der 35°-Winkel eine platzsparende Verdrahtung in beengten Schaltschrankgeometrien. Der zuschaltbare Abschlusswiderstand erspart externe Terminator-Module am Bus-Ende. Mit einer MTTF von 6706 Jahren bei 25 °C und dem Anzugsdrehmoment von 0,4 Nm ist die Verbindungssicherheit in vibrationsbehafteten Fertigungsumgebungen gewährleistet. Der Betriebstemperaturbereich von -20 bis +75 °C und die Luftfeuchte-Beständigkeit bis 95 % sichern den Betrieb in industriellen Außen- und Lagerbereichen.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,0406 kg
|
| Artikelgewicht: |
0,0406 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
5,80 × 4,30 × 2,00 cm |
Technische Daten
Hinweise
| ETIM 9.0 |
EC001132 |
| Hinweis zur Anwendung |
Nur für den industriellen Einsatz |
| CCCex -Hinweis |
Der Einsatz in explosionsgefährdeten Bereichen ist in China nicht erlaubt. |
Artikeleigenschaften
| Produkttyp |
Datenstecker |
| MTTF |
6706 Jahre (SN 29500 Standard, Temperatur 25 °C, Arbeitszyklus 21 %) |
| MTTF (2) |
1817 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 34,25 %) |
| MTTF (3) |
155 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 100 %) |
| Pinbelegung |
3, 5, 6, 8 |
Elektrische Eigenschaften
| Maximale Verlustleistung bei Nennbedingung |
0,025 W
|
| Nennspannung U_N |
5 V
|
| Nennstrom I_N |
100 mA
|
| Übertragungsmedium |
Kupfer |
Anschlussdaten
| Anschlussart |
D-SUB-Stecker |
| Anschlussart (2) |
Schraubanschluss |
| Abisolierlänge |
5 mm
|
| Leiterquerschnitt starr min |
0,14 mm² |
| Leiterquerschnitt starr max |
1,5 mm² |
| Leiterquerschnitt flexibel min. |
0,14 mm² |
| Leiterquerschnitt flexibel max. |
1 mm² |
| Einleiter/Klemmstelle starr AWG min. |
26 |
| Einleiter/Klemmstelle starr AWG max. |
16 |
| Leiterquerschnitt flexibel AWG min |
26 |
| Leiterquerschnitt flexibel AWG max |
18 |
| Anzugsdrehmoment |
0,22 Nm ... 0,25 Nm |
| Anschlussart (3) |
D-SUB-Buchse |
Schnittstellen
| Bussystem |
PROFIBUS DP |
| Signal |
PROFIBUS |
Maße
| Breite |
16,6 mm
|
| Höhe |
39,4 mm
|
| Länge |
58 mm
|
Materialangaben
| Farbe (Gehäuse) |
weißaluminium (RAL 9006) |
| Material (Gehäuse) |
ABS (metallisiert) |
Kabel / Leitung
| Leitungsaußendurchmesser |
7,6 mm ... 8,4 mm (Ankommende Busleitung) |
Mechanische Eigenschaften
| Steckzyklen |
> 200 |
| Befestigungsschrauben |
4-40 UNC |
| Anzugsdrehmoment |
0,4 Nm |
Mechanische Prüfungen
| Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 |
Vibration (Betrieb): 5g, 10 ... 150 Hz, 2,5 h, in XYZ-Richtung |
| Schock nach EN 60068-2-27/IEC 60068-2-27 |
Schock (Betrieb): 15g, 11 ms Dauer, Halbsinus-Schockimpuls |
Umwelt- und Lebensdauerbedingungen
| Schutzart |
IP40 |
| Umgebungstemperatur (Betrieb) |
-20 °C ... 75 °C |
| Umgebungstemperatur (Lagerung/Transport) |
-25 °C ... 80 °C |
| Höhenlage |
<= 5000 m (Einschränkung siehe Herstellererklärung für Höhenbetrieb) |
| Zulässige Luftfeuchtigkeit (Betrieb) |
10 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) |
5 % ... 95 % (keine Betauung) |
Zulassungen
| Kennzeichnung |
? II 3 G Ex ec IIC T4 Gc |
| Zertifikat |
PxCIF15ATEX2744348X |
| Hinweis |
Beachten Sie die besonderen Installationshinweise in der Dokumentation! |
| Kennzeichnung (2) |
? II 3 G Ex ec IIC T4 Gc |
| Zertifikat (2) |
PxCIMA22UKEX2744348X |
| Kennzeichnung (3) |
ISA-S71.04-1985 G3 Harsh Group A |
Normen und Bestimmungen
| Frei von lackbenetzungsstörenden Substanzen |
VDMA 24364:2018-05 |
