Produktbeschreibung

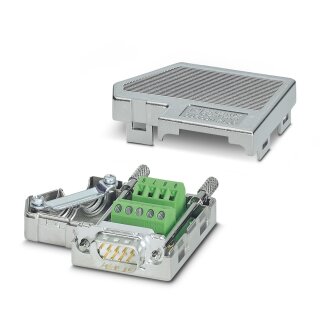

Der D-SUB-Busstecker SUBCON-PLUS 9/M ist ein universeller 9-poliger Datenstecker mit Stiftausführung und zwei Kabelzuführungen unter 35°. Der Stecker arbeitet bei einer Nennspannung von 50 V DC und einem Nennstrom von 100 mA. Alle neun Kontakte sind jeweils auf eine Schraubanschlussklemme verdrahtet, was eine flexible Pinbelegung 1:1 ermöglicht. Der Leiterquerschnitt für starre Leitung liegt zwischen 0,14 und 1,5 mm², für flexible Leitungen zwischen 0,14 und 1 mm². Die Schutzart IP20 schützt vor Berührung und grobem Schmutz. Das Anzugsdrehmoment für die Befestigungsschrauben (4-40 UNC) beträgt 0,4 Nm. Mit über 200 Steckzyklen eignet sich der Connector für wiederholte Verbindungen in Automatisierungsanlagen.
Anwendungsbereiche
Typische Anwendungen sind die Signalübertragung zwischen Steuerungen und Feldgeräten, die Sensor-Aktor-Anbindung in Verpackungsmaschinen sowie die Datenverdrahtung in dezentralen Steuerungsverteilern. Der Universaltyp funktioniert mit gängigen D-SUB-Systemen unabhängig vom Hersteller.
Vorteile gegenüber Alternativen
Im Unterschied zu festgelöteten Steckverbindungen ermöglicht die Schraubklemmentechnik werkzeuglose Umverdrahtung und Wartung vor Ort. Bei Betriebstemperaturen von -20 bis +75 °C und einer zulässigen Luftfeuchtigkeit bis 95 % ohne Betauung bietet der Stecker hohe Einsatzsicherheit auch in feuchten Schaltschrankkammern.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,0560 kg
|
| Artikelgewicht: |
0,0560 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
11,60 × 8,70 × 2,80 cm |
Technische Daten
Hinweise
| ETIM 9.0 |
EC001132 |
| CCCex -Hinweis |
Der Einsatz in explosionsgefährdeten Bereichen ist in China nicht erlaubt. |
Artikeleigenschaften
| Produkttyp |
Datenstecker |
| MTTF |
6706 Jahre (SN 29500 Standard, Temperatur 25 °C, Arbeitszyklus 21 %) |
| MTTF (2) |
1817 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 34,25 %) |
| MTTF (3) |
155 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 100 %) |
| Pinbelegung |
alle Anschlüsse 1:1 auf Schraubklemme |
Elektrische Eigenschaften
| Nennspannung U_N |
50 V DC |
| Nennstrom I_N |
100 mA
|
| Übertragungsmedium |
Kupfer |
Anschlussdaten
| Anschlussart |
D-SUB-Stecker |
| Anschlussart (2) |
Schraubanschluss |
| Abisolierlänge |
5 mm
|
| Leiterquerschnitt starr min |
0,14 mm² |
| Leiterquerschnitt starr max |
1,5 mm² |
| Leiterquerschnitt flexibel min. |
0,14 mm² |
| Leiterquerschnitt flexibel max. |
1 mm² |
| Einleiter/Klemmstelle starr AWG min. |
26 |
| Einleiter/Klemmstelle starr AWG max. |
16 |
| Leiterquerschnitt flexibel AWG min |
26 |
| Leiterquerschnitt flexibel AWG max |
18 |
| Anzugsdrehmoment |
0,22 Nm ... 0,25 Nm |
Schnittstellen
| Bussystem |
RS-485 |
| Signal |
RS-485 |
Maße
| Breite |
16 mm
|
| Höhe |
44 mm
|
| Länge |
60 mm
|
Materialangaben
| Farbe (Gehäuse) |
weißaluminium (RAL 9006) |
| Material (Gehäuse) |
ABS (metallisiert) |
Kabel / Leitung
| Leitungsaußendurchmesser |
6 mm ... 10 mm (Ankommende Busleitung) |
Mechanische Eigenschaften
| Steckzyklen |
> 200 |
| Befestigungsschrauben |
4-40 UNC |
| Anzugsdrehmoment |
0,4 Nm |
Mechanische Prüfungen
| Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 |
Vibration (Betrieb): 5g, 10 ... 150 Hz, 2,5 h, in XYZ-Richtung |
| Schock nach EN 60068-2-27/IEC 60068-2-27 |
Schock (Betrieb): 15g, 11 ms Dauer, Halbsinus-Schockimpuls |
Umwelt- und Lebensdauerbedingungen
| Schutzart |
IP20 |
| Umgebungstemperatur (Betrieb) |
-20 °C ... 75 °C |
| Umgebungstemperatur (Lagerung/Transport) |
-25 °C ... 80 °C |
| Höhenlage |
<= 5000 m (Einschränkung siehe Herstellererklärung für Höhenbetrieb) |
| Zulässige Luftfeuchtigkeit (Betrieb) |
10 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) |
5 % ... 95 % (keine Betauung) |
Zulassungen
| Kennzeichnung |
? II 3 G Ex ec IIC T4 Gc |
| Zertifikat |
PxCIF15ATEX2744241X |
| Hinweis |
Beachten Sie die besonderen Installationshinweise in der Dokumentation! |
| Kennzeichnung (2) |
ISA-S71.04-1985 G3 Harsh Group A |
Normen und Bestimmungen
| Frei von lackbenetzungsstörenden Substanzen |
VDMA 24364:2018-05 |
