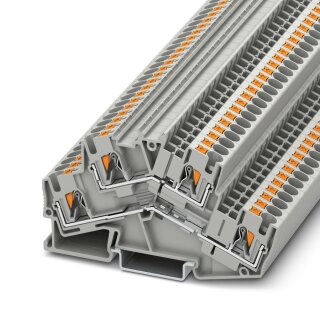

Doppelstockklemme PTTBS 4 Push-in 28 A 800 V grau

Doppelstockklemme PTTBS 4 Push-in 28 A 800 V grau

Artikelnummer: PHO-3211832
GTIN: 4046356482745
HAN: 3211832
Inhalt: 50 Stück

Hersteller Phoenix Contact

Doppelstockklemme PTTBS 4 mit Push-in-Anschluss, 28 A / 800 V, für Leiterquerschnitte 0,2 bis 6 mm². Zwei Etagen, zwei Anschlüsse pro Etage.

66,46 €

1,33 € pro 1 Stück

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 147,68 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Doppelstockklemme PTTBS 4 ist eine Mehrstockklemme der Produktfamilie PTS mit werkzeuglosem Push-in-Anschluss für starre und flexible Leiter von 0,2 bis 6 mm² Querschnitt. Sie bietet eine Nennspannung von 800 V, einen Nennstrom von 28 A und einen Bemessungsquerschnitt von 4 mm². Die Klemme verfügt über vier Anschlüsse in zwei Reihen mit je zwei Potentialen pro Etage. Die maximale Verlustleistung liegt bei 1,02 W unter Nennbedingungen, die Bemessungsstoßspannung beträgt 8 kV. Als Überspannungskategorie III ausgeführt, erfüllt sie die Anforderungen der IEC 60947-7-1.

Anwendungsbereiche

In Schaltschränken und Verteilerblöcken dient die PTTBS 4 zur platzsparenden Verschaltung mehrerer Steuerstromkreise, etwa in Steuerungsverteilern für Förderanlagen, Verpackungsmaschinen und Automatisierungsanlagen. In der Prozessindustrie werden solche Mehrstockklemmen eingesetzt, um Messleitungen von Sensoren und Durchflussmessgeräten parallel zu verdrahten. Die Montage erfolgt auf Tragschienen Typ NS 35/7,5 oder NS 35/15. Die Abisolierlänge beträgt 10 bis 12 mm, der Lehrdorn ist Typ A4. Die grau gefärbte Klemme wurde nach DIN EN 50155 geprüft und besteht Temperatur- sowie Vibrationsprüfungen bis 3,12 g.

Produktseite Phoenix Contact ->

Angaben zur Produktsicherheit

Herstellerinformationen:

PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com

Versandgewicht:	0,9385 kg
Artikelgewicht:	0,0188 kg
Abmessungen ( Länge × Breite × Höhe ):	5,00 × 37,30 × 9,60 cm

Technische Daten

Artikeleigenschaften

ETIM 9.0	EC000897
Produkttyp	Mehrstockklemme
Produktfamilie	PTS
Anwendungsbereich	Maschinenbau
Anwendungsbereich (2)	Anlagenbau
Anwendungsbereich (3)	Prozessindustrie
Anzahl der Anschlüsse	4
Anzahl der Reihen	2
Potenziale	2
Überspannungskategorie	III
Verschmutzungsgrad	3

Elektrische Eigenschaften

Bemessungsstoßspannung	8 kV
Maximale Verlustleistung bei Nennbedingung	1,02 W

Anschlussdaten

Anzahl der Anschlüsse pro Etage	2
Nennquerschnitt	4 mm²
Anschlussart	Push-in-Anschluss
Abisolierlänge	10 mm ... 12 mm
Lehrdorn	A4
Anschluss gemäß Norm	IEC 60947-7-1
Leiterquerschnitt starr	0,2 mm² ... 6 mm²
Leiterquerschnitt AWG	24 ... 10 (umgerechnet nach IEC)
Leiterquerschnitt flexibel	0,2 mm² ... 6 mm²
Leiterquerschnitt flexibel [AWG]	24 ... 10 (umgerechnet nach IEC)
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse)	0,25 mm² ... 4 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse)	0,25 mm² ... 4 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse	0,5 mm² ... 1 mm²
Nennquerschnitt (2)	4 mm²
Nennstrom	28 A
Belastungsstrom maximal	32 A (bei 6 mm² Leiterquerschnitt starr)
Nennspannung	800 V
Leiterquerschnitt starr (2)	0,5 mm² ... 6 mm²
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) (2)	0,5 mm² ... 4 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) (2)	0,5 mm² ... 4 mm²

Ex-Daten

Kennzeichnung	? II 2 GD Ex eb IIC Gb
Einsatzemperaturbereich (1)	-60 °C ... 85 °C
Einsatzemperaturbereich (2)	-40 °C ... 110 °C
Ex-bescheinigtes Zubehör	3211849 D-PTTBS 4
Ex-bescheinigtes Zubehör (2)	1204517 SZF 1-0,6X3,5
Ex-bescheinigtes Zubehör (3)	1207608 ST-BW
Ex-bescheinigtes Zubehör (4)	3022276 CLIPFIX 35-5
Ex-bescheinigtes Zubehör (5)	3022218 CLIPFIX 35
Auflistung Brücken	Steckbrücke / FBS 2-6 / 3030336
Auflistung Brücken (2)	Steckbrücke / FBS 3-6 / 3030242
Auflistung Brücken (3)	Steckbrücke / FBS 4-6 / 3030255
Auflistung Brücken (4)	Steckbrücke / FBS 5-6 / 3030349
Auflistung Brücken (5)	Steckbrücke / FBS 10-6 / 3030271
Auflistung Brücken (6)	Steckbrücke / FBS 20-6 / 3030365
Brückendaten	23 A / 4 mm²
Temperaturerhöhung Ex	36 K (25,3 A / 4 mm²)
bei Brückung mit Brücke	440 V
- bei überspringender Brückung	352 V
- bei abgelängter Brückung mit Deckel	352 V
Bemessungsisolationsspannung	400 V
Ausgang	(dauerhaft)
Bemessungsspannung	440 V
Bemessungsstrom	23 A (4 mm²)
Belastungsstrom maximal	27 A (6 mm²)
Nennquerschnitt	4 mm²
Bemessungsquerschnitt AWG	12
Anschlussvermögen starr	0,2 mm² ... 6 mm²
Anschlussvermögen AWG	24 ... 10
Anschlussvermögen flexibel	0,2 mm² ... 6 mm²
Anschlussvermögen AWG (2)	24 ... 10
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse min.	0,25 mm²
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse max.	4 mm²
Einleiter/Klemmstelle flexibel m. Aderendhülse ohne Kunststoffhülse AWG	24 ... 12
Ausgang (2)	(dauerhaft)
Durchgangswiderstand	0,96 mOhm
Ausgang (3)	(dauerhaft)
Durchgangswiderstand (2)	0,75 mOhm

Maße

Breite	6,2 mm
Deckelbreite	2,2 mm
Höhe	96 mm
Tiefe auf NS 35/7,5	54,5 mm
Tiefe auf NS 35/15	62 mm

Materialangaben

Farbe	grau (RAL 7042)
Brennbarkeitsklasse nach UL 94	V0
Isolierstoffgruppe	I
Isolierstoff	PA
Statischer Isolierstoffeinsatz in Kälte	-60 °C
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21))	125 °C
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)	130 °C
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26	HL 1 - HL 3
Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Oberflächen Flammbarkeit NFPA 130 (ASTM E 162)	bestanden
Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662)	bestanden
Rauchgastoxität NFPA 130 (SMP 800C)	bestanden

Elektrische Prüfungen

Ergebnis	Prüfung bestanden
Anforderung Erwärmungsprüfung	45 K
Ergebnis (2)	Prüfung bestanden
Kurzzeitstromfestigkeit 4 mm²	0,48 kA
Kurzzeitstromfestigkeit 6 mm²	0,72 kA
Ergebnis (3)	Prüfung bestanden
Prüfspannung Sollwert	2 kV
Ergebnis (4)	Prüfung bestanden

Mechanische Eigenschaften

Offene Seitenwand	Ja

Mechanische Prüfungen

Ergebnis	Prüfung bestanden
Tragschiene/Befestigungsauflage	NS 35
Prüfkraft Sollwert	1 N
Ergebnis (2)	Prüfung bestanden
Rotationsgeschwindigkeit	10 U/min
Umdrehungen	135
Leiterquerschnitt/Gewicht	0,2 mm² / 0,2 kg
Leiterquerschnitt/Gewicht (2)	4 mm² / 0,9 kg
Leiterquerschnitt/Gewicht (3)	6 mm² / 1,4 kg
Ergebnis (3)	Prüfung bestanden

Umwelt- und Lebensdauerbedingungen

Temperaturzyklen	192
Ergebnis	Prüfung bestanden
Einwirkdauer	30 s
Ergebnis (2)	Prüfung bestanden
Prüfspezifikation	DIN EN 50155 (VDE 0115-200):2008-03
Spektrum	Lebensdauerprüfung Kategorie 2, am Drehgestell angebaut
Frequenz	f_1 = 5 Hz bis f_2 = 250 Hz
ASD-Pegel	6,12 (m/s²)²/Hz
Beschleunigung	3,12 g
Prüfdauer je Achse	5 h
Prüfrichtungen	X-, Y- und Z-Achse
Ergebnis (3)	Prüfung bestanden
Prüfspezifikation (2)	DIN EN 50155 (VDE 0115-200):2008-03
Schockform	Halbsinus
Beschleunigung (2)	30 g
Schockdauer	18 ms
Anzahl der Schocks je Richtung	3
Prüfrichtungen (2)	X-, Y- und Z-Achse (pos. und neg.)
Ergebnis (4)	Prüfung bestanden
Umgebungstemperatur (Betrieb)	-60 °C ... 110 °C (Betriebstemperaturbereich inkl. Eigenerwärmung, max. kurzzeitige Betriebstemperatur siehe RTI Elec.)
Umgebungstemperatur (Lagerung/Transport)	-25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C)
Umgebungstemperatur (Montage)	-5 °C ... 70 °C
Umgebungstemperatur (Betätigung)	-5 °C ... 70 °C
Zulässige Luftfeuchtigkeit (Betrieb)	20 % ... 90 %
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	30 % ... 70 %

Normen und Bestimmungen

Anschluss gemäß Norm	IEC 60947-7-1

Montage

Montageart	NS 35/7,5
Montageart (2)	NS 35/15
