Produktbeschreibung

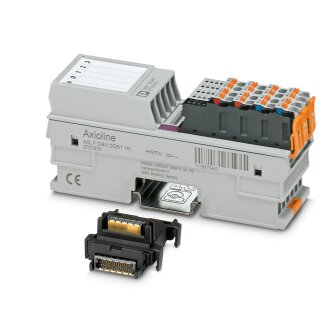

Das Digitalmodul AXL F DI8/1 DO8/1 1H ist eine blockmodulare Input-Output-Komponente der Axioline-F-Familie von Phoenix Contact. Das Modul bietet acht digitale Eingänge bei 24 V DC und acht digitale Ausgänge ebenfalls bei 24 V DC mit je 500 mA Bemessungsstrom. Die Anschlusstechnik erfolgt über 1-Leiter-Stecker, die maximale Übertragungsgeschwindigkeit im Lokalbus beträgt 100 MBit/s. Das Modul ist mit Schutzart IP20 ausgelegt und verfügt über Überspannungsschutz (elektronisch, 35 V, 0,5 s) sowie Verpolschutz durch parallele Diode. Die Stromaufnahme aus der 24-V-DC-Versorgung liegt bei maximal 4 A und erfordert externe Absicherung. Das Bussockelmodul und die Axioline-F-Stecker sind im Lieferumfang enthalten. Die Abmessungen betragen 35 mm Breite, 126,1 mm Höhe und 54 mm Tiefe (bei TH-35-7.5-Tragschiene).
Anwendungsbereiche
Typische Einsatzfelder sind dezentralisierte Feldebenen-Automatisierung in Schaltschränken sowie Sensor-Aktor-Anbindung an Axioline-Feldbus-Systeme in Verpackungsmaschinen und Produktionslinien. Das Modul ermöglicht flexible, schnelle Feldvernetzung ohne zentrale Steuerung und reduziert damit Verdrahtungsaufwand in komplexen Anlagen.
Vorteile gegenüber Alternativen
Im Unterschied zu konventionellen festverdrahteten I/O-Lösungen ermöglicht die Axioline-Feldbus-Architektur dezentralisierte Module, die direkt an den Feldbus angebunden werden und so lokale Automatisierungslogik nah am Stellplatz ausführen.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,1708 kg
|
| Artikelgewicht: |
0,1708 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
15,10 × 6,70 × 9,40 cm |
Technische Daten
Maße
| Breite |
35 mm
|
| Höhe |
126,1 mm
|
| Tiefe |
54 mm
|
| Hinweis zu Maßangaben |
Die Tiefe gilt bei Verwendung einer Tragschiene TH 35-7.5 (nach EN 60715). |
Hinweise
| Hinweis zur Anwendung |
Nur für den industriellen Einsatz |
| EMV-Hinweis |
EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich |
Materialangaben
| Farbe (Gehäuse) |
grau (RAL 7042) |
Schnittstellen
| Anzahl Schnittstellen |
2 |
| Anschlussart |
Bussockelmodul |
| Übertragungsgeschwindigkeit |
100 MBit/s |
Systemeigenschaften
| Eingabeadressraum |
1 Byte |
| Ausgabeadressraum |
1 Byte |
| Bedarf an Parameterdaten |
3 Byte |
| Bedarf an Konfigurationsdaten |
7 Byte |
Eingangsdaten
| Benennung Eingang |
Digitale Eingänge |
| Beschreibung des Eingangs |
EN 61131-2 Typ 1 und 3 |
| Anzahl der Eingänge |
8 |
| Anschlussart |
Push-in-Anschluss |
| Anschlusstechnik |
1-Leiter |
| Eingangsspannungsbereich "0"-Signal |
-3 V DC ... 5 V DC |
| Eingangsspannungsbereich "1"-Signal |
11 V DC ... 30 V DC |
| Nenneingangsspannung U_IN |
24 V DC |
| Nenneingangsstrom bei U_IN |
2,4 mA
|
| Stromverlauf |
linear bis zum Nennstrom, danach konstant ca. 2,4 mA |
| Eingangsfilterzeit |
3000 µs (Default) |
| Eingangsfilterzeit (2) |
1000 µs |
| Eingangsfilterzeit (3) |
< 100 µs |
| Prozessdaten-Update |
< 100 µs |
| Schutzbeschaltung |
Verpolschutz der Eingänge; parallele Diode (30 V, 5 s) |
Ausgangsdaten
| Benennung Ausgang |
Digitale Ausgänge |
| Anschlussart |
Push-in-Anschluss |
| Anschlusstechnik |
1-Leiter |
| Anzahl der Ausgänge |
8 |
| Schutzbeschaltung |
Kurzschlussschutz, Überlastschutz der Ausgänge; elektronisch |
| Ausgangsspannung |
24 V DC |
| Begrenzung induktiver Abschaltspannung |
-25,8 V ... -15 V |
| Maximale Belastbarkeit je Ausgang |
max. 500 mA |
| Maximaler Ausgangsstrom je Modul |
4 A (extern absichern) |
| Nennausgangsspannung |
24 V DC |
| Belastung min |
10 kOhm |
| Ausgangsspannung im ausgeschalteten Zustand |
max. 1 V |
| Ausgangsstrom im ausgeschalteten Zustand |
max. 300 µA |
| Nennlast induktiv |
max. 12 VA (1,2 H, 48 Ohm, bei Nennspannung) |
| Nennlast Lampen |
max. 12 W (bei Nennspannung) |
| Nennlast ohmsch |
max. 12 W (48 Ohm, bei Nennspannung) |
| Schalthäufigkeit |
max. 10000 pro Sekunde (bei mindestens 50 mA Laststrom) |
| Schalthäufigkeit (2) |
max. 1 pro Sekunde (bei induktiver Nennlast) |
| Schalthäufigkeit (3) |
max. 16 pro Sekunde (bei Lampennennlast) |
| Rückspannungsfestigkeit gegen kurze Impulse |
bedingt rückspannungsfest bis 0,5 A für 1 s |
| Verhalten bei Überlast |
Abschalten mit automatischem Restart |
| Verhalten bei induktiver Überlast |
Ausgang kann zerstört werden |
| Signalverzögerung |
max. 100 µs (beim Einschalten) |
| Signalverzögerung (2) |
max. 100 µs (beim Ausschalten, bei mindestens 50 mA Laststrom) |
| Überstromabschaltung |
ab 0,7 A |
| Ausgangsstrom bei Massebruch im ausgeschalteten Zustand |
< 1 mA |
Artikeleigenschaften
| Produkttyp |
I/O-Komponente |
| Produktfamilie |
Axioline F |
| Bauform |
blockmodular |
| Einbaulage |
beliebig (kein Temperatur-Derating) |
| Lieferumfang |
inklusive Bussockelmodul und Axioline F-Steckern |
| Überspannungskategorie |
II (IEC 60664-1, EN 60664-1) |
| Verschmutzungsgrad |
2 (IEC 60664-1, EN 60664-1) |
Elektrische Eigenschaften
| Maximale Verlustleistung bei Nennbedingung |
2,4 W
|
| Versorgungsspannung |
5 V DC (über Bussockelmodul) |
| Stromaufnahme |
max. 120 mA (bis HW 01) |
| Stromaufnahme (2) |
max. 60 mA (ab HW 02) |
| Versorgungsspannung (2) |
24 V DC |
| Versorgungsspannungsbereich |
19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme (3) |
max. 4 A (extern absichern) |
| Schutzbeschaltung |
Überspannungsschutz; elektronisch (35 V, 0,5 s) |
| Schutzbeschaltung (2) |
Verpolschutz; parallele Diode; mit externer Absicherung 5 A (nur für die Inbetriebnahme) |
| Absicherung |
max. 8 A (Verpolschutz bis 5 A) |
| Prüfspannung: 5-V-Versorgung des Lokalbusses (U_Bus) / 24-V-Versorgung (Peripherie) |
500 V AC, 50 Hz, 1 min |
| Prüfspannung: 5-V-Versorgung des Lokalbusses (U_Bus) / Funktionserde |
500 V AC, 50 Hz, 1 min |
| Prüfspannung: 24-V-Versorgung (Peripherie) / Funktionserde |
500 V AC, 50 Hz, 1 min |
Anschlussdaten
| Benennung Anschluss |
Axioline F-Stecker |
| Hinweis zur Anschlussart |
Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline F: System und Installation". |
| Anschlussart |
Push-in-Anschluss |
| Hinweis zur Anschlussart (2) |
Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline F: System und Installation". |
| Leiterquerschnitt starr |
0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel |
0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG |
24 ... 16 |
| Abisolierlänge |
8 mm
|
Umwelt- und Lebensdauerbedingungen
| Umgebungstemperatur (Betrieb) |
-25 °C ... 60 °C |
| Schutzart |
IP20 |
| Luftdruck (Betrieb) |
70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) |
70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Umgebungstemperatur (Lagerung/Transport) |
-40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) |
5 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) |
5 % ... 95 % (keine Betauung) |
| Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 |
5 g
|
| Schock nach EN 60068-2-27/IEC 60068-2-27 |
30 g
|
| Dauerschock nach EN 60068-2-27/IEC 60068-2-27 |
10 g
|
Normen und Bestimmungen
| Schutzklasse |
III (IEC 61140, EN 61140, VDE 0140-1) |
Montage
| Montageart |
Tragschienenmontage |
| Einbaulage |
beliebig (kein Temperatur-Derating) |
