Produktbeschreibung

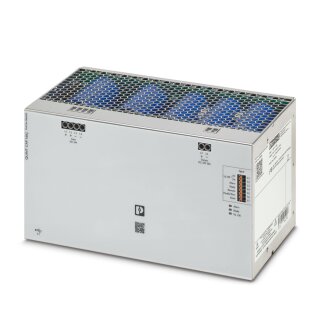

Die DC-USV der Produktfamilie QUINT DC-USV mit integrierter Kapazität arbeitet mit 24 V DC (SELV) Eingangsspannung und liefert 24 V DC bei 20 A Ausgangsstrom, mit statischem Boost bis 25 A. Die Pufferzeit beträgt 4 min bei 2,5 A und 30 s bei 20 A, die Aufladezeit ca. 2,1 min bei 10 A. Der Wirkungsgrad liegt bei geladenem Energiespeicher über 98 %, bis zu 4 Geräte sind parallel schaltbar. Angeschlossen wird per Schraubanschluss, die Signale über Push-in-Anschluss, kommuniziert über MINI-USB Typ B mit Modbus/RTU.
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
3,3600 kg
|
| Artikelgewicht: |
3,3600 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
32,20 × 21,00 × 15,80 cm |
Technische Daten
Elektrische Eigenschaften
| Isolationsspannung Eingang, Ausgang/Gehäuse |
500 V
|
Eingangsdaten
| ETIM 9.0 |
EC000382 |
| Eingangsspannung |
24 V DC (SELV) |
| Eingangsspannungsbereich |
22,5 V DC ... 30 V DC |
| Zuschaltschwelle fix |
< 22 V DC |
| Zuschaltschwelle fix (2) |
> 30 V DC |
| Stromaufnahme I_N (U_N, I_OUT = I_N, I_Charge = 0) |
20 A
|
| Stromaufnahme I_max (U_N, I_OUT = I_Stat.Boost, I_Charge = max) |
30 A
|
| Stromaufnahme I_No-Load(U_N, I_OUT = 0, I_Charge = 0) |
0,1 A (Leerlauf) |
| Stromaufnahme I_Charge (U_N, I_OUT = 0, I_Charge = max) |
10 A (Ladevorgang) |
| Leistungsaufnahme P_max (U_N, I_OUT = I_Stat.Boost, I_Charge = max) |
599 W
|
| Leistungsaufnahme P_N (U_N, I_OUT = I_N, I_Charge = 0) |
488 W
|
| Leistungsaufnahme P_Charge (U_N, I_OUT = 0, I_Charge = max) |
244 W
|
| Pufferzeit |
4 min (2,5 A) |
| Pufferzeit (2) |
30 s (20 A) |
| Aufladezeit |
ca. 6,3 min (2,5 A) |
| Aufladezeit (2) |
ca. 2,1 min (10 A) |
| Wiederaufladezeit |
ca. 5,4 min (2,5 A) |
| Wiederaufladezeit (2) |
ca. 1,4 min (10 A) |
| Einschaltstromstoß |
<= 7 A (<= 4 ms) |
| Einschaltzeit |
1 ms (Pufferbetrieb) |
| Interne Eingangssicherung |
nein |
| Spannungsfestigkeit |
max. 35 V DC (Verpolschutz) |
| Spannungsfall Eingang/Ausgang |
0,5 V DC |
Ausgangsdaten
| Wirkungsgrad |
> 98 % (bei geladenem Energiespeicher) |
| Parallelschaltbarkeit |
ja |
| Parallelschaltbarkeit (2) |
max. 4 |
| Serienschaltbarkeit |
nein |
| Ausgangsspannung |
24 V DC |
| Ausgangsstrom I_N |
20 A
|
| Statischer Boost (I_Stat.Boost) |
25 A
|
| Ausgangsleistung P_OUT (U_N, I_OUT = I_N) |
480 W
|
| Ausgangsleistung P_OUT (U_N, I_OUT = I_stat.Boost) |
600 W
|
| Verlustleistung Leerlauf (U_N, I_Out = 0, I_Charge = 0) |
3 W
|
| Verlustleistung Nennlast (U_N, I_Out = I_N, I_Charge = 0) |
10 W
|
| Kurzschlussfest |
ja (mit Eingangssicherung) |
| Leerlauffest |
ja |
| Ausgangsspannung (2) |
24 V DC |
| Ausgangsstrom I_N (2) |
20 A
|
| Statischer Boost (I_Stat.Boost) (2) |
25 A
|
| Ausgangsleistung P_OUT (U_N, I_OUT = I_N) (2) |
480 W
|
| Ausgangsleistung P_OUT (U_N, I_OUT = I_stat.Boost) (2) |
600 W
|
| Verlustleistung Leerlauf (U_N, I_Out = 0, I_Charge = 0) (2) |
5 W
|
| Kurzschlussfest (2) |
ja |
| Leerlauffest (2) |
ja |
Artikeleigenschaften
| Produkttyp |
DC-USV mit integrierter Kapazität |
| Produktfamilie |
QUINT DC-USV mit integrierter Kapazität |
| MTBF (IEC 61709, SN 29500) |
1839057 h (25 °C) |
| MTBF (IEC 61709, SN 29500) (2) |
1191809 h (40 °C) |
| MTBF (IEC 61709, SN 29500) (3) |
597144 h (60 °C) |
| Schutzklasse |
III (Spezielle Anwendung (SELV)) |
| Überspannungskategorie (UL 60950-1) |
II (<= 4000 m) |
| Überspannungskategorie (EN 61010-1) |
II (<= 4000 m) |
| Überspannungskategorie (EN 61010-2-201) |
II (<= 4000 m) |
| Verschmutzungsgrad |
2 |
Anschlussdaten
| Position |
1.x |
| Polkennzeichnung |
1.1 (+), 1.2 (+), 1.3 (-), 1.4 (-) |
| Anschlussart |
Schraubanschluss |
| starr |
0,2 mm² ... 6 mm² |
| flexibel |
0,2 mm² ... 4 mm² |
| flexibel mit Aderendhülse ohne Kunststoffhülse |
0,25 mm² ... 4 mm² |
| flexibel mit Aderendhülse mit Kunststoffhülse |
0,25 mm² ... 4 mm² |
| starr (AWG) |
24 ... 10 |
| Abisolierlänge |
8 mm
|
| Anzugsdrehmoment |
0,5 Nm ... 0,6 Nm |
| Antriebsform Schraubenkopf |
Längsschlitz L |
| starr (2) |
0,2 mm² ... 1,5 mm² |
| flexibel (2) |
0,2 mm² ... 1,5 mm² |
| flexibel mit TWIN-Aderendhülse mit Kunststoffhülse |
0,5 mm² ... 2,5 mm² |
| Position (2) |
2.x |
| Polkennzeichnung (2) |
2.1 (+), 2.2 (-) |
| Anschlussart (2) |
Schraubanschluss |
| starr (3) |
0,2 mm² ... 6 mm² |
| flexibel (3) |
0,2 mm² ... 4 mm² |
| flexibel mit Aderendhülse ohne Kunststoffhülse (2) |
0,25 mm² ... 4 mm² |
| flexibel mit Aderendhülse mit Kunststoffhülse (2) |
0,25 mm² ... 4 mm² |
| starr (AWG) (2) |
24 ... 10 |
| Abisolierlänge (2) |
8 mm
|
| Anzugsdrehmoment (2) |
0,5 Nm ... 0,6 Nm |
| Antriebsform Schraubenkopf (2) |
Längsschlitz L |
| starr (4) |
0,2 mm² ... 1,5 mm² |
| flexibel (4) |
0,2 mm² ... 1,5 mm² |
| flexibel mit TWIN-Aderendhülse mit Kunststoffhülse (2) |
0,5 mm² ... 2,5 mm² |
| Position (3) |
3.x |
| Polkennzeichnung (3) |
3.1 (13), 3.2 (14), 3.3 (Alarm), 3.4 (Ready), 3.5 (Remote), 3.6 (Parallel Port), 3.7 (SGnd) |
| Anschlussart (3) |
Push-in-Anschluss |
| starr (5) |
0,2 mm² ... 1 mm² |
| flexibel (5) |
0,2 mm² ... 1,5 mm² |
| flexibel mit Aderendhülse ohne Kunststoffhülse (3) |
0,2 mm² ... 1 mm² |
| flexibel mit Aderendhülse mit Kunststoffhülse (3) |
0,2 mm² ... 0,75 mm² |
| starr (AWG) (3) |
24 ... 18 |
| Abisolierlänge (3) |
8 mm
|
Schnittstellen
| Schnittstelle |
USB (Modbus/RTU) |
| Anzahl Schnittstellen |
1 |
| Anschlussart |
MINI-USB Typ B |
| Position |
5.x |
| Verriegelung |
Schraube |
| Übertragungsphysik |
USB 2.0 |
| Topologie |
Punkt-zu-Punkt |
| Übertragungsgeschwindigkeit |
9600 Baud ... 115200 Baud (Default: 115200 Baud) |
| Übertragungslänge |
max. 5 m |
| Zugriffszeit |
<= 2 s |
| Chipsatz |
Silicon Labs CP2104-F03-GM |
| Potenzialtrennung |
ja, UL zugelassen |
Signalisierung
| Anschlusskennzeichnung |
3.5 |
| Kanal |
DI (Digitaler Eingang) |
| Zustand (konfigurierbar) |
Remote |
| Zustandsbedingung |
Remote |
| Low-Signal |
< 3 kOhm zu SGnd |
| High-Signal |
offen (>470 k? zwischen Remote und SGnd) |
| Zuordnung Signal - Zustand |
low - active |
| Bezugspotenzial |
3.7 (SGnd, identisch mit 1.3,1.4, 2.2) |
| Anschlusskennzeichnung (2) |
3.6 |
| Kanal (2) |
DI / DO (Digitaler Eingang / Digitaler Ausgang) |
| Beschreibung Schalteingang |
Anschlussklemme Kommunikation, Parallelbetrieb |
| Zustand (konfigurierbar) (2) |
Parallel Mode |
| Zustandsbedingung (konfigurierbar) |
Nicht aktiv: Keine Aktiv: Ausgang: Pufferbetrieb < 1 V Ausgang: Netzbetrieb 24 V (U_N-1 V (typisch)) Eingang: Verbunden mit SGnd: Start Pufferbetrieb |
| Schaltspannung |
< 1 V |
| Schaltspannung (2) |
24 V (U_N - 1 V (typisch)) |
| Strombelastbarkeit |
2 mA
|
| Bezugspotenzial (2) |
Anderes Gerät Parallel Port IN/OUT |
| Anschlusskennzeichnung (3) |
3.3 |
| Kanal (3) |
DO (Digitaler Ausgang) |
| Schaltausgang |
Transistor |
| Zustand (konfigurierbar) (3) |
Sammelalarm |
| Zustandsbedingung (konfigurierbar) (2) |
Alarm |
| Ausgangsspannung |
24 V AC (U_N - 1 V (typisch)) |
| Ausgang belastbar |
max. 20 mA |
| Zuordnung Zustand - Signal |
active - low |
| Bezugspotenzial (3) |
3.7 (SGnd, identisch mit 1.3,1.4, 2.2) |
| LED-Statusanzeige |
rot (Alarm) |
| Anschlusskennzeichnung (4) |
3.1, 3.2 |
| Kanal (4) |
DO (Digitaler Ausgang) |
| Schaltausgang (2) |
Elektronische Relais (OptoMOS) |
| Zustand (konfigurierbar) (4) |
U_In OK |
| Zustandsbedingung (konfigurierbar) (3) |
U_In > 22,5 V DC, U_In < 30 V DC |
| Ausgangsspannung (2) |
max. 30 V |
| Ausgang belastbar (2) |
300 mA
|
| Zuordnung Zustand - Signal (2) |
active - high |
| LED-Statusanzeige (2) |
grün ( U_In OK) |
| Anschlusskennzeichnung (5) |
3.4 |
| Kanal (5) |
DO (Digitaler Ausgang) |
| Schaltausgang (3) |
Transistor |
| Zustand (konfigurierbar) (5) |
Ready |
| Zustandsbedingung (konfigurierbar) (4) |
Ladezustand = 100% oder Pufferbetrieb |
| Ausgangsspannung (3) |
24 V (U_N - 1 V (typisch)) |
| Ausgang belastbar (3) |
max. 20 mA |
| Zuordnung Zustand - Signal (3) |
active - high |
| Bezugspotenzial (4) |
3.7 (SGnd, identisch mit 1.3,1.4, 2.2) |
| LED-Statusanzeige (3) |
grün (Ladezustand SOC) |
| Anschlusskennzeichnung (6) |
3.7 |
| Schaltspannung (3) |
0 V
|
| Strombelastbarkeit (2) |
max. 60 mA |
| Funktion |
Signalerde |
| Bezugspotenzial (5) |
3.3 Alarm, 3.4 Ready, 3.5 Remote |
Montage
| Montageart |
Tragschienenmontage |
| Montagehinweis |
anreihbar: horizontal 0 mm, vertikal 50 mm |
| Einbaulage |
waagerechte Tragschiene NS 35, EN 60715 |
Energiespeicher
| Kapazität |
16 kJ |
| Speichermedium |
Doppelschichtkondensator |
Maße
| Breite |
244 mm
|
| Höhe |
130 mm
|
| Tiefe |
125 mm
|
| Einbauabstand rechts/links |
0 mm / 0 mm |
| Einbauabstand oben/unten |
50 mm / 50 mm |
Materialangaben
| Brennbarkeitsklasse nach UL 94 (Gehäuse / Klemmen) |
V0 |
| Gehäusematerial |
Metall |
Umwelt- und Lebensdauerbedingungen
| Schutzart |
IP20 |
| Umgebungstemperatur (Betrieb) |
-25 °C ... 60 °C (> 40 °C Derating: 1 %/K) |
| Umgebungstemperatur (Lagerung/Transport) |
-40 °C ... 60 °C |
| Umgebungstemperatur (Startup type tested) |
-40 °C |
| Einsatzhöhe |
<= 4000 m |
| Klimaklasse |
3K3 (nach EN 60721) |
| Max. zul. Luftfeuchtigkeit (Betrieb) |
<= 95 % |
| Schock |
30g, 18 ms, je Raumrichtung (nach IEC 60068-2-27) |
| Vibration (Betrieb) |
0,7 g
|
EMV-Daten
| Elektromagnetische Verträglichkeit |
Konformität zur EMV-Richtlinie 2014/30/EU |
| Störaussendung |
Störaussendung nach EN 61000-6-3 und EN 61000-6-4 |
| Störfestigkeit |
Gerätestörfestigkeit nach EN 61000-6-2 |
| Normen/Bestimmungen |
EN 55016 |
| Normen/Bestimmungen (2) |
EN 61000-6-3 |
| Normen/Bestimmungen (3) |
EN 61000-4-2 |
| Kontaktentladung |
6 kV (Prüfschärfegrad 3) |
| Luftentladung |
8 kV (Prüfschärfegrad 3) |
| Bemerkung |
Kriterium B |
| Normen/Bestimmungen (4) |
EN 61000-4-3 |
| Frequenzbereich |
80 MHz ... 6 GHz |
| Prüffeldstärke |
10 V/m |
| Bemerkung (2) |
Kriterium A |
| Normen/Bestimmungen (5) |
EN 61000-4-4 |
| Eingang |
2 kV (Prüfschärfegrad 3 - unsymmetrisch) |
| Ausgang |
2 kV (Prüfschärfegrad 3 - unsymmetrisch) |
| Signal |
2 kV (Prüfschärfegrad 3 - unsymmetrisch) |
| Bemerkung (3) |
Kriterium A |
| Normen/Bestimmungen (6) |
EN 61000-4-5 |
| Signal (2) |
1 kV (Prüfschärfegrad 2 - unsymmetrisch) |
| Bemerkung (4) |
Kriterium B |
| Eingang/Ausgang |
1 kV (Prüfschärfegrad 2 - symmetrisch) |
| Eingang/Ausgang (2) |
2 kV (Prüfschärfegrad 3 - unsymmetrisch) |
| Normen/Bestimmungen (7) |
EN 61000-4-6 |
| Frequenzbereich (2) |
0,15 MHz ... 80 MHz |
| Bemerkung (5) |
Kriterium A |
| Spannung |
10 V
|
| Kriterium A |
Normales Betriebsverhalten innerhalb der festgelegten Grenzen. |
| Kriterium B |
Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert. |
Normen und Bestimmungen
| Normbezeichnung |
Schutzkleinspannung |
| Normen/Bestimmungen |
IEC 61010-1 (SELV) |
| Normen/Bestimmungen (2) |
IEC 61010-2-201 (PELV) |
Zulassungen
| Kennzeichnung |
UL 61010-1 |
| Kennzeichnung (2) |
UL 61010-2-201 |
| Kennzeichnung (3) |
UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) |
| Kennzeichnung (4) |
UL 121201 |
| Kennzeichnung (5) |
CAN/CSA-C22.2 No. 61010-1-12 |
| Kennzeichnung (6) |
CAN/CSA C22.2 No. 61010-2-201:14 |
| Kennzeichnung (7) |
CSA C22.2 No. 213-17 Class I, Devsion 2, Groups A, B, C, D (Hazardous Location) |
| Kennzeichnung (8) |
IEC 61010-1 |
| Kennzeichnung (9) |
IEC 61010-2-201 |
| Kennzeichnung (10) |
EN 61010-1 |
| Kennzeichnung (11) |
EN 61010-2-201 |
Es gibt noch keine Bewertungen.
