Produktbeschreibung

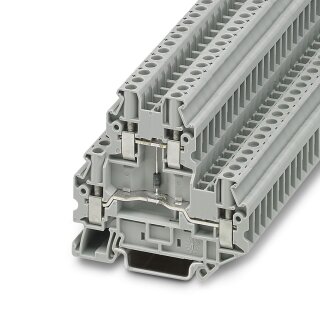

Die Bauelementeklemme mit integrierter Diode 1N4007 und 1300 V Sperrspannung hat 4 Schraubanschlüsse M3 auf 2 Reihen für starre und flexible Leiter von 0,14 mm² ... 6 mm² bei 9 mm Abisolierlänge und 0,6 ... 0,8 Nm Anzugsdrehmoment. Nennquerschnitt 4 mm², Nennstrom 0,5 A, Bemessungsisolationsspannung 800 V, Bemessungsstoßspannung 8 kV. Die 6,2 mm breite Klemme aus PA in Grau (RAL 7042) wird auf NS 35/7,5 oder NS 35/15 montiert.
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
[email protected] https://www.phoenixcontact.com
| Versandgewicht: |
1,0090 kg
|
| Artikelgewicht: |
0,0202 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
32,30 × 9,50 × 7,60 cm |
Technische Daten
Elektrische Eigenschaften
| Bemessungsisolationsspannung |
800 V
|
| Bemessungsstoßspannung |
8 kV
|
| Maximale Verlustleistung bei Nennbedingung |
1,02 W
|
Artikeleigenschaften
| ETIM 9.0 |
EC000903 |
| Produkttyp |
Bauelementeklemme |
| Anzahl der Anschlüsse |
4 |
| Anzahl der Reihen |
2 |
| Potenziale |
2 |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
3 |
Anschlussdaten
| Anzahl der Anschlüsse pro Etage |
2 |
| Nennquerschnitt |
4 mm² |
| Anschlussart |
Schraubanschluss |
| Schraubengewinde |
M3 |
| Anzugsdrehmoment |
0,6 ... 0,8 Nm |
| Abisolierlänge |
9 mm
|
| Lehrdorn |
A4 |
| Anschluss gemäß Norm |
IEC 60947-7-1 |
| Leiterquerschnitt starr |
0,14 mm² ... 6 mm² |
| Leiterquerschnitt AWG |
26 ... 10 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel |
0,14 mm² ... 6 mm² |
| Leiterquerschnitt flexibel [AWG] |
26 ... 10 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) |
0,14 mm² ... 4 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) |
0,14 mm² ... 4 mm² |
| 2 Leiter gleichen Querschnitts starr |
0,14 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel |
0,14 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse |
0,14 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse |
0,5 mm² ... 2,5 mm² |
| Nennquerschnitt (2) |
4 mm² |
| Nennstrom |
0,5 A
|
| Belastungsstrom maximal |
0,5 A
|
| Bauteiltyp |
Diode 1N4007 |
| Sperrspannung |
1300 V
|
Mechanische Eigenschaften
Montage
| Montageart |
NS 35/7,5 |
| Montageart (2) |
NS 35/15 |
Maße
| Breite |
6,2 mm
|
| Deckelbreite |
2,2 mm
|
| Höhe |
69,9 mm
|
| Tiefe auf NS 35/7,5 |
65 mm
|
| Tiefe auf NS 35/15 |
72,5 mm
|
Materialangaben
| Farbe |
grau (RAL 7042) |
| Brennbarkeitsklasse nach UL 94 |
V0 |
| Isolierstoffgruppe |
I |
| Isolierstoff |
PA |
| Statischer Isolierstoffeinsatz in Kälte |
-60 °C |
| Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) |
125 °C |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) |
130 °C |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 |
HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 |
HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 |
HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 |
HL 1 - HL 3 |
| Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354) |
27,5 MJ/kg |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) |
bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) |
bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) |
bestanden |
Umwelt- und Lebensdauerbedingungen
| Umgebungstemperatur (Betrieb) |
-60 °C ... 110 °C (Betriebstemperaturbereich inkl. Eigenerwärmung, max. kurzzeitige Betriebstemperatur siehe RTI Elec.) |
| Umgebungstemperatur (Lagerung/Transport) |
-25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C) |
| Umgebungstemperatur (Montage) |
-5 °C ... 70 °C |
| Umgebungstemperatur (Betätigung) |
-5 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) |
20 % ... 90 % |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) |
30 % ... 70 % |
