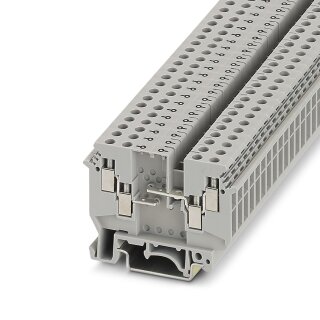

Bauelementreihenklemme UDK 4-DUR 32 A Schraubanschluss 4-polig

Bauelementreihenklemme UDK 4-DUR 32 A Schraubanschluss 4-polig

Artikelnummer: PHO-2775207
GTIN: 4017918068509
HAN: 2775207
Inhalt: 50 Stück

Bauelementreihenklemme UDK 4-DUR mit 4 Anschlüssen, 32 A Nennstrom, Schraubanschluss M3. Für Leiterquerschnitte 0,2 bis 6 mm² starr, montierbar auf NS 32 und.

330,80 €

6,62 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 617,73 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Bauelementreihenklemme UDK 4-DUR ist eine Schraubklemme zum Einbau von selbst wählbaren Bauelementen in Schaltschränken und Verteilerboards. Die vierstöckige Klemme bietet einen Nennstrom von 32 A bei einer Bemessungsisolationsspannung von 630 V und einer Bemessungsstoßspannung von 8 kV. Der Anschluss erfolgt über M3-Schraubgewinde mit einem Anzugsdrehmoment von 0,5 bis 0,6 Nm; der Leiterquerschnitt beträgt für starre Leitungen 0,2 bis 6 mm², für flexible Leitungen bis 4 mm². Die maximale Verlustleistung bei Nennbedingung liegt bei 1,02 W. Die Klemme ist für den Temperaturbereich -60 bis +105 °C ausgelegt und verfügt über eine offene Seitenwand.

Anwendungsbereiche

Typische Einsatzfelder sind die Stromverteilung in Schaltschränken für Maschinensteuerungen sowie die Signalverdrahtung in Automatisierungsanlagen. Die UDK 4-DUR lässt sich auf verschiedene Tragschienensysteme (NS 32, NS 35/7,5 und NS 35/15) montieren und bietet damit flexible Lösungen für unterschiedliche Schrankgeometrien.

Vorteile gegenüber Alternativen

Im Unterschied zu Push-in-Klemmen ermöglicht der Schraubanschluss eine sichere, prüfbare Kontaktierung auch bei häufigen Umbaumaßnahmen und bei großen Leiterquerschnitten.

Produktseite Phoenix Contact ->

Angaben zur Produktsicherheit

Herstellerinformationen:

PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com

Versandgewicht:	0,7420 kg
Artikelgewicht:	0,0148 kg
Abmessungen ( Länge × Breite × Höhe ):	32,10 × 7,40 × 5,50 cm

Technische Daten

Artikeleigenschaften

Produkttyp	Bauelementeklemme
Produktfamilie	UDK
Anzahl der Anschlüsse	4
Anzahl der Reihen	1
Potenziale	1
Überspannungskategorie	III
Verschmutzungsgrad	3

Elektrische Eigenschaften

Bemessungsisolationsspannung	630 V
Bemessungsstoßspannung	8 kV
Maximale Verlustleistung bei Nennbedingung	1,02 W

Anschlussdaten

Anzahl der Anschlüsse pro Etage	4
Nennquerschnitt	4 mm²
Anschlussart	Schraubanschluss
Schraubengewinde	M3
Anzugsdrehmoment	0,5 ... 0,6 Nm
Abisolierlänge	8 mm
Lehrdorn	A4
Leiterquerschnitt starr	0,2 mm² ... 6 mm²
Leiterquerschnitt AWG	24 ... 10 (umgerechnet nach IEC)
Leiterquerschnitt flexibel	0,2 mm² ... 4 mm²
Leiterquerschnitt flexibel [AWG]	24 ... 12 (umgerechnet nach IEC)
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse)	0,25 mm² ... 4 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse)	0,25 mm² ... 1,5 mm²
Querschnitt mit Einlegebrücke starr	2,5 mm²
Querschnitt mit Einlegebrücke flexibel	2,5 mm²
2 Leiter gleichen Querschnitts starr	0,2 mm² ... 1 mm²
2 Leiter gleichen Querschnitts flexibel	0,2 mm² ... 1,5 mm²
2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse	0,25 mm² ... 1,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse	0,5 mm² ... 1 mm²
Nennquerschnitt (2)	4 mm²
Nennstrom	32 A (Der Strom wird durch das eingesetzte Bauelement bestimmt.)
Belastungsstrom maximal	A

Maße

Breite	6,2 mm
Deckelbreite	1,5 mm
Höhe	63,5 mm
Tiefe auf NS 32	52 mm
Tiefe auf NS 35/7,5	47 mm
Tiefe auf NS 35/15	54,5 mm

Materialangaben

Farbe	grau (RAL 7042)
Brennbarkeitsklasse nach UL 94	V2
Isolierstoffgruppe	I
Isolierstoff	PA
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21))	125 °C
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)	125 °C

Elektrische Prüfungen

Ergebnis	Prüfung bestanden
Prüfspannung Sollwert	3 kV
Ergebnis (2)	Prüfung bestanden

Mechanische Eigenschaften

Offene Seitenwand	Ja

Mechanische Prüfungen

Ergebnis	Prüfung bestanden
Prüfkraft Sollwert	1 N
Ergebnis (2)	Prüfung bestanden
Leiterquerschnitt/Gewicht	0,2 mm² / 0,2 kg
Leiterquerschnitt/Gewicht (2)	4 mm² / 0,9 kg
Leiterquerschnitt/Gewicht (3)	6 mm² / 1,4 kg
Ergebnis (3)	Prüfung bestanden

Umwelt- und Lebensdauerbedingungen

Einwirkdauer	30 s
Ergebnis	Prüfung bestanden
Umgebungstemperatur (Betrieb)	-60 °C ... 105 °C (max. kurzzeitige Betriebstemperatur siehe RTI Elec.)
Umgebungstemperatur (Lagerung/Transport)	-25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C)
Umgebungstemperatur (Montage)	-5 °C ... 70 °C
Umgebungstemperatur (Betätigung)	-5 °C ... 70 °C
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	30 % ... 70 %

Montage

Montageart	NS 35/7,5
Montageart (2)	NS 35/15
Montageart (3)	NS 32
