Produktbeschreibung

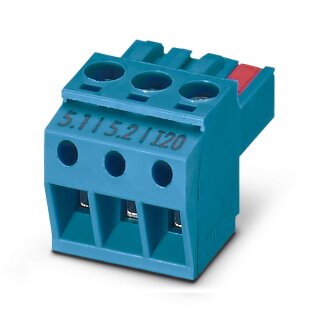

Die MACX MCR-EX-I20 ist eine ATEX-zertifizierte Anschlussklemme für standardisierte 4-20-mA-Stromsignale in explosionsgefährdeten Bereichen. Sie dient der sicheren Anbindung von Temperaturmessumformern und ermöglicht das Schalten von Grenzwerten über die Stromsignalverarbeitung. Die Klemme verfügt über Schraubanschlüsse mit M3-Gewinde und akzeptiert Leiterquerschnitte von 0,2 bis 2,5 mm² sowohl in starrer als auch in flexibler Ausführung (AWG 24 bis 14). Der Übertragungsfehler liegt maximal bei 1,1 %, die Eingangsspannung beträgt 30 V bei einem Eingangsstrom von 112 mA. Der Betriebstemperaturbereich erstreckt sich von -20 °C bis 65 °C, der Lagerbreich von -40 °C bis 85 °C. Die Luftfeuchtigkeit im Betrieb darf typischerweise zwischen 5 % und 95 % liegen (ohne Betauung), die Höhenlage maximal 2000 m betragen.
Anwendungsbereiche
Typische Einsatzfelder sind die Anbindung von analogen Messsensoren in Verfahrenstechnik-Schaltschränken sowie die Steuerstromkreis-Beschaltung in Anlagen der Petrochemie, des Bergbaus und der Gasindustrie. Ein zweites Anwendungsfeld liegt in der Kombinationslösung mit dezentralen Messumformern in Ex-Zonen, wo sichere Signalisolation erforderlich ist.
Vorteile gegenüber Alternativen
Im Unterschied zu galvanisch isolierenden Optokopplern bietet die direkte 4-20-mA-Ankopplung eine universelle, normgerechte Signalübergabe ohne Zusatzbestromung. Die CE-Konformität und die ATEX-Zertifizierung nach II (1) G [Ex ia] IIC sowie II (1) D [Ex ia Da] IIIC gewährleisten Betriebssicherheit in Kategorien 2 und 3 der Maschinenrichtlinie.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,0300 kg
|
| Artikelgewicht: |
0,0300 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
15,00 × 12,60 × 1,60 cm |
Technische Daten
Artikeleigenschaften
| ETIM 9.0 |
EC002638 |
| Produkttyp |
Stecker |
Elektrische Eigenschaften
| Übertragungsfehler maximal |
1,1 %
|
Anschlussdaten
| Anschlussart |
Schraubanschluss |
| Schraubengewinde |
M3 |
| Leiterquerschnitt starr |
0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel |
0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG |
24 ... 14 |
Ex-Daten
| Eingangsspannung U_i |
30 V
|
| Eingangsstrom I_i |
112 mA
|
| Eingangsleistung P_i |
840 mW |
| Max. innere Induktivität L_i |
vernachlässigbar |
| Max. innere Kapazität C_i |
44 nF
|
| Max. Ausgangsspannung U_o |
6 V
|
| Max. Ausgangsstrom I_o |
7,4 mA
|
| Max. Ausgangsleistung P_o |
11 mW |
Umwelt- und Lebensdauerbedingungen
| Umgebungstemperatur (Betrieb) |
-20 °C ... 65 °C |
| Umgebungstemperatur (Lagerung/Transport) |
-40 °C ... 85 °C |
| Höhenlage |
<= 2000 m |
| Zulässige Luftfeuchtigkeit (Betrieb) |
typ. 5 % ... 95 % (keine Betauung) |
Zulassungen
| Zertifikat |
CE-konform |
| Kennzeichnung |
? II (1) G [Ex ia] IIC |
| Kennzeichnung (2) |
? II (1) D [Ex ia Da] IIIC |
| Kennzeichnung (3) |
? II 3 G Ex nA nC ic IIC T4 Gc X |
| Zertifikat (2) |
IBExU 10 ATEX 1044 |
