Produktbeschreibung

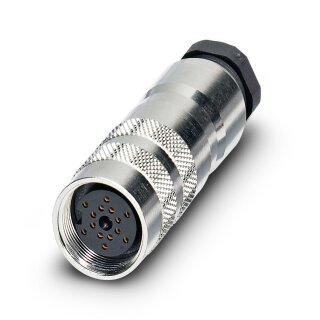

Die Anschlussbuchse SACC-M16FS-14CON-M ist ein kabelseitiger Rundsteckverbinder mit 14 Polen und geradem Kabelabgang. Sie wird mit Lötanschluss konfektioniert und eignet sich für Leitungsdurchmesser von 6,0 bis 8,0 mm. Die Buchse ist frei konfigurierbar und ermöglicht damit flexible Schaltungsaufbauten nach individuellen Anforderungen.
Technische Eckdaten: 14-polige Anordnung, Nennspannung 60 V DC (Überspannungskategorie I) oder 32 V AC (Überspannungskategorie II), Schutzart IP67 für feuchte und staubige Umgebungen, Betriebstemperaturbereich -30 bis +95 °C. Gewindehülse aus Zinkdruckguss (M16), Kontaktmaterial CuSn, Brennbarkeitsklasse nach UL 94: V0.
Anwendungsbereiche
Typische Anwendungsfelder sind die Signal- und Stromverbindung zwischen dezentralen Sensoren und Aktoren in Verpackungsmaschinen sowie die Feldkabelanbindung an Steuerverteilern in Förderanlagen und automatisierten Montagestationen. Die Lötanschlussvariante bietet direkten Schaltkredleiteranschluss ohne zusätzliche Anschlussklemmen.
Beim Verlegen der Anschlussleitungen müssen die zulässigen Biegeradien beachtet werden, um die Schutzart nicht zu gefährden. Mechanische Lasten sollten durch Kabelbinder vor dem Steckverbinder abgefangen werden. Das Gehäuse ist ungekapselt, daher ist eine sichere Führung und Fixierung im Schaltschrank erforderlich.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,0562 kg
|
| Artikelgewicht: |
0,0562 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
14,40 × 9,10 × 2,00 cm |
Technische Daten
Hinweise
| ETIM 9.0 |
EC002635 |
| Montagehinweis |
ACHTUNG: Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder. |
Artikeleigenschaften
| Produkttyp |
Rundsteckverbinder (kabelseitig) |
| Polzahl |
14 |
| Geschirmt |
nein |
| Kodierung |
nein |
Maße
| Breite |
18,5 mm
|
| Höhe |
18,5 mm
|
| Länge |
62 mm
|
| Außendurchmesser |
0,25 mm
|
Materialangaben
| Material Gewindehülse |
Zinkdruckguss |
| Brennbarkeitsklasse nach UL 94 |
V0 |
| Material Kontakt |
CuSn |
| Material Kontaktoberfläche |
Au |
| Material Kontaktträger |
PBT |
Anschlussdaten
| Anschlussart |
Lötanschluss |
Elektrische Eigenschaften
| Nennspannung U_N |
60 V DC (Überspannungskategorie I / Verschmutzungsgrad 1) |
| Nennspannung U_N (2) |
32 V AC (Überspannungskategorie II / Verschmutzungsgrad 2) |
Steckverbinder
| Bauform Kopf |
Buchse |
| Kabelabgang Kopf |
gerade |
| Gewindeart Kopf |
M16 |
Umwelt- und Lebensdauerbedingungen
| Schutzart |
IP67 |
| Umgebungstemperatur (Betrieb) (Stecker/Buchse) |
-30 °C ... 95 °C |
