Produktbeschreibung

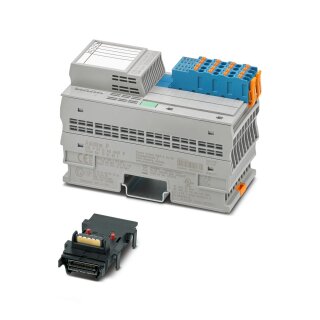

Das Axioline P Analogeingabemodul AXL P EX IS AI8 HART 1F ist ein dezentrales I/O-Modul zur Erfassung analoger Eingangsignale in eigensicheren Anwendungen. Das Modul bietet acht aktive Eingänge im Standard 4–20 mA mit vollständiger HART-Funktionalität, wodurch bidirektionale Feldgerätekommunikation möglich wird. Die Spannungsversorgung erfolgt über das mitgelieferte Bussockelmodul mit 24 V DC im Bereich 19,2 bis 30 V DC; die typische Stromaufnahme liegt bei 191 mA. Das Modul nutzt die blockmodulare Bauform und lässt sich in beliebiger Einbaulage auf DIN-Schienen nach EN 60715 montieren. Die Schutzart IP20 sowie die Überspannungskategorie II nach IEC 60664-1 gewährleisten Betriebssicherheit in industriellen Schaltschränken. Der integrierte Überspannungsschutz (elektronisch, 35 V, 0,5 s), Verpolschutzdiode und Transientenschutz schützen die Eingänge vor Beschädigungen.
Anwendungsbereiche
Typische Einsatzfelder sind die Anbindung von 4–20-mA-Feldgeräten (Druckumformer, Temperaturmessumformer, Durchflussmessgeräte) in dezentralen Steuerungsstrukturen sowie die Ex-konforme Sensorintegration in chemischen Anlagen und Raffinerien. Das Modul wird mit Axioline-P-Steckverbindern und Bussockelmodul geliefert, eine werkzeuglose Verdrahtung ist nicht erforderlich. Die Lokalbus-Übertragungsgeschwindigkeit beträgt 100 MBit/s.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,3833 kg
|
| Artikelgewicht: |
0,3833 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
15,50 × 8,50 × 10,00 cm |
Technische Daten
Maße
| ETIM 9.0 |
EC001596 |
| Breite |
53,6 mm
|
| Höhe |
126,1 mm
|
| Tiefe |
77,14 mm
|
| Hinweis zu Maßangaben |
Die Tiefe gilt bei Verwendung einer Tragschiene TH 35-7.5 (nach EN 60715). |
Hinweise
| Hinweis zur Anwendung |
Nur für den industriellen Einsatz |
| EMV-Hinweis |
EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich |
| CCCex -Hinweis |
Der Einsatz in explosionsgefährdeten Bereichen ist in China nicht erlaubt. |
Materialangaben
| Farbe (Gehäuse) |
grau (RAL 7042) |
Schnittstellen
| Anzahl Schnittstellen |
2 |
| Anschlussart |
Bussockelmodul |
| Übertragungsgeschwindigkeit |
100 MBit/s |
Systemeigenschaften
| Eingabeadressraum |
48 Byte |
| Ausgabeadressraum |
0 Byte |
Eingangsdaten
| Benennung Eingang |
Aktive analoge Eingänge |
| Beschreibung des Eingangs |
HART-fähige, aktive analoge Eingangssignale |
| Anzahl der Eingänge |
8 (HART) |
| A/D-Wandlungszeit |
500 µs |
| Anschlussart |
Push-in-Anschluss |
| Anschlusstechnik |
2-Leiter |
| Hinweis zur Anschlusstechnik |
geschirmt, paarig verdrillt |
| Eingangssignal Strom |
4 mA ... 20 mA |
| Eingangswiderstand Stromeingang |
100 Ohm (typisch) |
| Auflösung A/D-Wandler |
12 Bit |
| Datenformate |
Inline, S7-kompatibel, Standardformatierung |
| Eingangsfilter |
25 Hz
|
| Filterung |
RFI-Filterung / passiver TP 2. Ordnung |
| Grenzfrequenz (3 dB) |
15 Hz
|
| Messwertdarstellung |
16 Bit (15 Bit + Vorzeichen) |
| Schutzbeschaltung |
Verpolschutz der Eingänge |
Artikeleigenschaften
| Produkttyp |
I/O-Komponente |
| Produktfamilie |
Axioline P |
| Bauform |
blockmodular |
| Einbaulage |
beliebig (kein Temperatur-Derating) |
| Lieferumfang |
inklusive Bussockelmodul und Axioline P-Steckern |
| Besondere Eigenschaften |
HART-Funktionalität |
| Besondere Eigenschaften (2) |
eigensicher |
| Überspannungskategorie |
II (IEC 60664-1, EN 60664-1) |
| Verschmutzungsgrad |
2 (IEC 60664-1, EN 60664-1) |
Elektrische Eigenschaften
| Maximale Verlustleistung bei Nennbedingung |
3,27 W
|
| Versorgungsspannung |
24 V DC (über Bussockelmodul) |
| Versorgungsspannungsbereich |
19,2 V DC ... 30 V DC |
| Stromaufnahme |
max. 260 mA (über Bussockelmodul) |
| Stromaufnahme (2) |
typ. 191 mA (über Bussockelmodul) |
| Schutzbeschaltung |
Überspannungsschutz; elektronisch (35 V, 0,5 s) |
| Schutzbeschaltung (2) |
Verpolschutz; Verpolschutzdiode |
| Schutzbeschaltung (3) |
Transientenschutz; Suppressordiode |
| Versorgungsspannung (2) |
5 V DC (über Bussockelmodul) |
| Stromaufnahme (3) |
max. 135 mA |
| Stromaufnahme (4) |
typ. 110 mA |
| Prüfspannung: 5-V-Versorgung des Lokalbusses (U_Bus) / Funktionserde |
500 V AC, 60 Hz, 1 min |
| Prüfspannung: 5-V-Versorgung des Lokalbusses (U_Bus) / Analoge Eingänge |
1500 V AC, 60 Hz, 1 min |
| Prüfspannung: 24-V-Versorgung (Peripherie) / Funktionserde |
500 V AC, 60 Hz, 1 min |
| Prüfspannung: 24-V-Versorgung (Peripherie) / Analoge Eingänge |
1500 V AC, 60 Hz, 1 min |
| Prüfspannung: Analoge Eingänge / Funktionserde |
500 V AC, 60 Hz, 1 min |
Anschlussdaten
| Benennung Anschluss |
Axioline P-Steckverbinder |
| Hinweis zur Anschlussart |
Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline P: System und Installation". |
| Anschlussart |
Push-in-Anschluss |
| Hinweis zur Anschlussart (2) |
Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline P: System und Installation". |
| Leiterquerschnitt starr |
0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel |
0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG |
24 ... 16 |
| Abisolierlänge |
8 mm
|
Umwelt- und Lebensdauerbedingungen
| Umgebungstemperatur (Betrieb) |
-40 °C ... 70 °C |
| Schutzart |
IP20 |
| Luftdruck (Betrieb) |
70 kPa ... 106 kPa (bis zu 2000 m üNN) |
| Luftdruck (Lagerung/Transport) |
70 kPa ... 106 kPa (bis zu 2000 m üNN) |
| Umgebungstemperatur (Lagerung/Transport) |
-40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) |
5 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) |
5 % ... 95 % (keine Betauung) |
| Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 |
5 g
|
| Schock nach EN 60068-2-27/IEC 60068-2-27 |
30 g
|
| Dauerschock nach EN 60068-2-27/IEC 60068-2-27 |
10 g
|
Normen und Bestimmungen
| Schutzklasse |
III (IEC 61140, EN 61140, VDE 0140-1) |
Zulassungen
| Kennzeichnung |
II 3(1) G Ex ec [ia Ga] IIC T4 Gc II (1) D [Ex ia Da] IIIC |
| Zertifikat |
DEMKO 20 ATEX 2370X |
| Kennzeichnung (2) |
Ex ec [ia Ga] IIC T4 Gc [Ex ia Da] IIIC |
| Zertifikat (2) |
IECEx UL 20.0044X |
| Kennzeichnung (3) |
II 3(1) G Ex ec [ia Ga] IIC T4 Gc II (1) D [Ex ia Da] IIIC |
| Zertifikat (3) |
UL22UKEX2508X |
| Kennzeichnung (4) |
cULus |
| Zertifikat (4) |
E238705 |
| Kennzeichnung (5) |
Class I, Division 2, Groups A, B, C, D, T4 |
| Kennzeichnung (6) |
Intrinsically safe connections to: Class I, Groups A, B, C, D; Class II, Groups E, F, G; Class III; [Ex ia] Haz loc |
| Kennzeichnung (7) |
Class I, Zone 2, AEx ec [ia Ga] IIC T4 Gc |
| Kennzeichnung (8) |
[AEx ia Da] IIIC |
| Kennzeichnung (9) |
Ex ec [ia Ga] IIC T4 Gc |
| Kennzeichnung (10) |
[Ex ia Da] IIIC |
| Zertifikat (5) |
E196811 |
| Kennzeichnung (11) |
Ex ec [ia Ga] IIC T4 Gc |
| Kennzeichnung (12) |
[Ex ia Da] IIIC |
| UL, USA / Kanada |
Ind. Cont. Eq. (E238705) also Listed Ind. Cont. Eq. for haz. loc. E196811 Install in: Class I, Div. 2, Groups A, B, C, D T4 Intrinsically safe outputs for: Class I, Groups A, B, C, D; Class II, Groups E, F, G; Class III; [Ex ia] Haz loc Class I, Zone 2, AEx ec [ia Ga] IIC T4 Gc [AEx ia Da] IIIC Ex ec [ia Ga] IIC T4 Gc [Ex ia Da] IIIC |
Montage
| Montageart |
Tragschienenmontage |
| Einbaulage |
beliebig (kein Temperatur-Derating) |
Ex-Daten
| Max. Ausgangsspannung U_o |
24,8 V
|
| Max. Ausgangsstrom I_o |
85,8 mA
|
| Max. Ausgangsleistung P_o |
532 mW |
| Sicherheitstechnische Maximalspannung U_m |
250 V
|
| A, B / IIC: max. äußere Induktivität L_o / max. äußere Kapazität C_o |
2,95 mH / 0,113 µF |
| C / IIB, IIIC: max. äußere Induktivität L_o / max. äußere Kapazität C_o |
18,95 mH / 0,86 µF |
| D / IIA, E, F, G, Class III: max. äußere Induktivität L_o / max. äußere Kapazität C_o |
30,95 mH / 3,05 µF |
