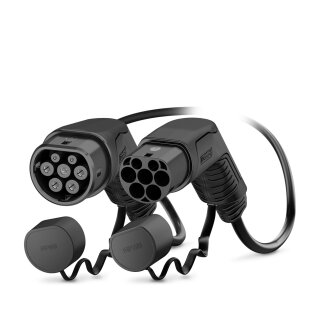

CHARX connect comfort Typ 2 AC-Ladekabel 32 A 7,5 m schwarz

CHARX connect comfort Typ 2 AC-Ladekabel 32 A 7,5 m schwarz

Artikelnummer: PHO-1304027
GTIN: 4063151549367
HAN: 1304027
Inhalt: 1 Stück

Hersteller Phoenix Contact

Mobile AC-Ladeleitung Typ 2, 32 A / 480 V AC, 7,5 m Kabellänge. Für Mode-3-Laden von Elektrofahrzeugen mit Fahrzeug- und Infrastruktur-Ladestecker.

259,65 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 268,35 €

● Bestellbar, Lieferzeit ca. 3 Wochen (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das CHARX connect comfort ist eine mobile AC-Ladeleitung der Produktfamilie CHARX von Phoenix Contact für das Laden von Elektrofahrzeugen nach Typ 2 Standard. Das Kabel arbeitet im Mode 3, Case B und ist ausgelegt für einen Ladestrom von 32 A bei einer Bemessungsspannung von 480 V AC im 3-phasigen Betrieb. Die Ladeleistung beträgt dabei 26,6 kW. Das Kabel ist 7,5 m lang und verfügt über einen Fahrzeug-Ladestecker sowie einen Infrastruktur-Ladestecker mit Crimpanschluss (nicht trennbar). Der Fahrzeug-Ladestecker hat eine Schutzart IP44 im gesteckten Zustand. Mit über 10.000 Steckzyklen und einer Steckkraft unter 100 N ist das Kabel für häufigen Gebrauch ausgelegt. Die Signalübertragung erfolgt über Pulsweitenmodulation.

Anwendungsbereiche

Typische Anwendungen sind Ladevorgänge an privaten Wallboxen und öffentlichen Ladesäulen für Elektrofahrzeuge mit Typ-2-Ladedose. Das Kabel ist in schwarz mit geradem Stecker und Schutzkappe ausgeführt und trägt das Phoenix Contact Logo.

Vorteile gegenüber Alternativen

Im Unterschied zu Gleichstrom-Ladekabeln (DC) bietet das AC-Ladekabel Typ 2 die flexiblere Integration in bestehende Wechselstrominfrastrukturen von Wohngebäuden und Gewerbeimmobilien. Die Konformität zu IEC 62196-2 gewährleistet Kompatibilität mit allen nach dieser Norm konstruierten Fahrzeugen und Ladesäulen.

Produktseite Phoenix Contact ->

Angaben zur Produktsicherheit

Herstellerinformationen:

PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com

Versandgewicht:	2,9070 kg
Artikelgewicht:	2,9070 kg
Abmessungen ( Länge × Breite × Höhe ):	40,00 × 40,00 × 9,00 cm

Technische Daten

Artikeleigenschaften

ETIM 9.0	EC002897
Produkttyp	AC-Ladekabel
Produktfamilie	CHARX connect comfort
Ausführung	Mobile AC-Ladeleitung
Ausführung (2)	mit Fahrzeug-Ladestecker und Infrastruktur-Ladestecker
Ausstattung	mit Schutzkappe
Ladestandard	Typ 2
Lademodus	Mode 3, Case B
Aufgebrachtes Logo	PHOENIX CONTACT-Logo
Kundenvariationen	Auf Anfrage

Elektrische Eigenschaften

Art des Ladestroms	AC 3-phasig
Ladestrom	32 A AC (3-phasig)
Ladeleistung	26,6 kW (3-phasig)
Betriebsspannung	typ. 400 V AC
Hinweis zur Anschlussart	Crimpanschluss, nicht trennbar
Anzahl	5 (L1, L2, L3, N, PE)
Bemessungsspannung	480 V AC
Bemessungsstrom	32 A
Hinweis zur Anschlussart (2)	Crimpanschluss, nicht trennbar
Art der Signalübertragung	Pulsweitenmodulation
Anzahl (2)	2 (CP, PP)
Bemessungsspannung (2)	30 V AC
Bemessungsstrom (2)	2 A
Kodierung	220 Ohm (zwischen PE und PP)

Maße

Breite	58 mm
Höhe	131,8 mm
Tiefe	233,4 mm
Breite (2)	70 mm
Höhe (2)	137 mm
Tiefe (2)	215,9 mm

Materialangaben

Farbe (Gehäuse)	schwarz (9005)
Farbe (Griffbereich)	schwarz (9005)
Farbe (Steckgesicht)	schwarz (9005)
Farbe (Schutzkappe)	schwarz (9005)
Farbe (Kabel)	schwarz (9005)
Material (Fahrzeug-Ladestecker)	Kunststoff
Material (Infrastruktur-Ladestecker)	Kunststoff
Material (Leitung Außenmantel)	TPE-U
Material (Kontaktoberfläche)	Silber
Hinweis	Das farbliche Erscheinungsbild und der Glanzgrad des Ladekabels kann variieren.

Kabel / Leitung

Leitungslänge	7,5 m
Leitungsnormen/-bestimmungen	prEN 50620/DIN EN 50620
Leitungszertifizierungen	VDE
Leitungsgewicht	max. 505,00 kg/km
Leitungstyp	Klasse 5
Leitungsart	gerade
Leitungsaufbau	5 x 4,0 mm² + 1 x 0,5 mm²
Leitungsaußendurchmesser	14,20 mm ±0,3 mm
Außenmantel, Material	TPE-U
Leitungs-Widerstand	<= 0,0033 Ohm/m (bezogen auf eine Leistungsader, bei 20 °C Umgebungstemperatur)
Biegeradius	min. 127,5 mm (7,5x Durchmesser)

Mechanische Eigenschaften

Steckzyklen	> 10000
Steckkraft	< 100 N
Ziehkraft	< 100 N

Umwelt- und Lebensdauerbedingungen

Schutzart (Fahrzeug-Ladestecker)	IP44 (gesteckt, die Schutzart im betriebsfertigen, gesteckten Zustand ist nur sichergestellt, wenn beide Steckelemente Originalprodukte von Phoenix Contact oder entsprechend normgerechte Produkte sind)
Schutzart (Infrastruktur-Ladestecker)	IP44 (gesteckt, die Schutzart im betriebsfertigen, gesteckten Zustand ist nur sichergestellt, wenn beide Steckelemente Originalprodukte von Phoenix Contact oder entsprechend normgerechte Produkte sind)
Schutzart (Schutzkappe)	IP54
Umgebungstemperatur (Betrieb)	-40 °C ... 50 °C
Umgebungstemperatur (Lagerung/Transport)	-40 °C ... 80 °C
Höhenlage	5000 m (über dem Meeresspiegel)
