Produktbeschreibung

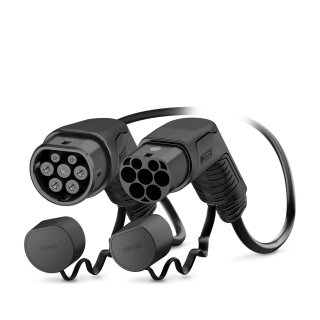

Das CHARX connect comfort ist eine mobile AC-Ladeleitung nach IEC 62196-2 zum Laden von Elektrofahrzeugen mit Typ 2 Fahrzeug-Ladedose. Das Ladekabel ist mit Fahrzeug-Ladestecker und Infrastruktur-Ladestecker ausgestattet und ermöglicht das sichere Laden im Mode 3 Case B. Die technischen Eckdaten umfassen einen Bemessungsstrom von 32 A bei 480 V AC 3-phasig, eine Ladeleistung von 26,6 kW und eine Kabellänge von 6 m. Die Stromübertragung erfolgt über fünf Crimpanschlüsse (L1, L2, L3, N, PE) und nutzt Pulsweitenmodulation für die Signalübertragung. Der Fahrzeug-Ladestecker bietet die Schutzart IP44 im gesteckten Zustand und ist mit über 10.000 Steckzyklen ausgelegt.
Anwendungsbereiche
Typische Einsatzfelder sind private Ladeinfrastrukturen an Einfamilienhäusern und kleineren Gewerbebetrieben mit Elektrofahrzeugen sowie öffentliche oder halböffentliche Ladestationen mit AC-Versorgung. Das Kabel ist in schwarzer Ausführung erhältlich und verfügt über eine logofreie Schutzkappe mit freiem Bereich für Logo-Aufkleber zur Brandings-Integration.
Vorteile gegenüber Alternativen
Im Unterschied zu Typ 1-Ladelösungen ermöglicht der Typ 2-Standard höhere Ströme und ist in Europa der Standard für Fahrzeug-Ladedosen. Die Crimpanschlüsse sind nicht trennbar, sodass das Kabel als komplette Einheit zwischen Fahrzeug und Ladestation betrieben wird. Kundenvariationen sind auf Anfrage möglich.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
2,2350 kg
|
| Artikelgewicht: |
2,2350 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
23,34 × 5,80 × 13,18 cm |
Technische Daten
Artikeleigenschaften
| ETIM 9.0 |
EC002897 |
| Produkttyp |
AC-Ladekabel |
| Produktfamilie |
CHARX connect comfort |
| Ausführung |
Mobile AC-Ladeleitung |
| Ausführung (2) |
mit Fahrzeug-Ladestecker und Infrastruktur-Ladestecker |
| Ausstattung |
mit logofreier Schutzkappe |
| Ladestandard |
Typ 2 |
| Lademodus |
Mode 3, Case B |
| Aufgebrachtes Logo |
Freier Bereich für Logo-Aufkleber |
| Kundenvariationen |
Auf Anfrage |
Elektrische Eigenschaften
| Art des Ladestroms |
AC 3-phasig |
| Ladestrom |
32 A AC (3-phasig) |
| Ladeleistung |
26,6 kW (3-phasig) |
| Betriebsspannung |
typ. 400 V AC |
| Hinweis zur Anschlussart |
Crimpanschluss, nicht trennbar |
| Anzahl |
5 (L1, L2, L3, N, PE) |
| Bemessungsspannung |
480 V AC |
| Bemessungsstrom |
32 A
|
| Hinweis zur Anschlussart (2) |
Crimpanschluss, nicht trennbar |
| Art der Signalübertragung |
Pulsweitenmodulation |
| Anzahl (2) |
2 (CP, PP) |
| Bemessungsspannung (2) |
30 V AC |
| Bemessungsstrom (2) |
2 A
|
| Kodierung |
220 Ohm (zwischen PE und PP) |
Maße
| Breite |
58 mm
|
| Höhe |
131,8 mm
|
| Tiefe |
233,4 mm
|
| Breite (2) |
70 mm
|
| Höhe (2) |
137 mm
|
| Tiefe (2) |
215,9 mm
|
Materialangaben
| Farbe (Gehäuse) |
schwarz (9005) |
| Farbe (Griffbereich) |
grau (7042) |
| Farbe (Steckgesicht) |
schwarz (9005) |
| Farbe (Schutzkappe) |
schwarz (9005) |
| Farbe (Kabel) |
schwarz (9005) |
| Material (Fahrzeug-Ladestecker) |
Kunststoff |
| Material (Infrastruktur-Ladestecker) |
Kunststoff |
| Material (Leitung Außenmantel) |
TPE-U |
| Material (Kontaktoberfläche) |
Silber |
| Hinweis |
Das farbliche Erscheinungsbild und der Glanzgrad des Ladekabels kann variieren. |
Kabel / Leitung
| Leitungslänge |
6 m
|
| Leitungsnormen/-bestimmungen |
prEN 50620/DIN EN 50620 |
| Leitungszertifizierungen |
VDE |
| Leitungsgewicht |
max. 505,00 kg/km |
| Leitungstyp |
Klasse 5 |
| Leitungsart |
gerade |
| Leitungsaufbau |
5 x 4,0 mm² + 1 x 0,5 mm² |
| Leitungsaußendurchmesser |
14,20 mm ±0,3 mm |
| Außenmantel, Material |
TPE-U |
| Leitungs-Widerstand |
<= 0,0033 Ohm/m (bezogen auf eine Leistungsader, bei 20 °C Umgebungstemperatur) |
| Biegeradius |
min. 127,5 mm (7,5x Durchmesser) |
Mechanische Eigenschaften
| Steckzyklen |
> 10000 |
| Steckkraft |
< 100 N |
| Ziehkraft |
< 100 N |
Umwelt- und Lebensdauerbedingungen
| Schutzart (Fahrzeug-Ladestecker) |
IP44 (gesteckt, die Schutzart im betriebsfertigen, gesteckten Zustand ist nur sichergestellt, wenn beide Steckelemente Originalprodukte von Phoenix Contact oder entsprechend normgerechte Produkte sind) |
| Schutzart (Infrastruktur-Ladestecker) |
IP44 (gesteckt, die Schutzart im betriebsfertigen, gesteckten Zustand ist nur sichergestellt, wenn beide Steckelemente Originalprodukte von Phoenix Contact oder entsprechend normgerechte Produkte sind) |
| Schutzart (Schutzkappe) |
IP54 |
| Umgebungstemperatur (Betrieb) |
-40 °C ... 50 °C |
| Umgebungstemperatur (Lagerung/Transport) |
-40 °C ... 80 °C |
| Höhenlage |
5000 m (über dem Meeresspiegel) |
Normen und Bestimmungen
| Normen/Bestimmungen |
IEC 62196-2 |
| Hinweis |
AFIR - EU 2025/656 konform |
