Produktbeschreibung

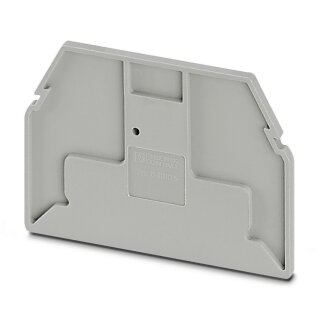

Der Abschlussdeckel D-RSC 5 ist ein Verschlusselement für Reihenklemmen-Systeme der D-RSC-Serie von Phoenix Contact. Das Bauteil aus Polyamid (PA) in Farbe grau (RAL 7042) verfügt über die Abmessungen 53,3 mm Höhe, 37 mm Tiefe und 2,2 mm Breite. Die Brennbarkeitsklasse nach UL 94 ist V0, was eine hohe Flammwiderstands-Anforderung erfüllt.
Der Deckel ist ausgelegt für einen Betriebstemperaturbereich von -60 °C bis +110 °C, einschließlich Eigenerwärmung. Im Lagertransport toleriert das Material Temperaturen von -60 °C bis +70 °C. Die zulässige Luftfeuchtigkeit im Betrieb liegt zwischen 20 % und 90 %. Montage und Bedienung sind in Bereichen von -5 °C bis +70 °C möglich.
Anwendungsbereiche
Typische Einsatzfelder sind die Endblockierung von Reihenklemmen in Schaltschränken und Verteilerböcken sowie die Abdeckung leerer Positionen in gemischten Klemmenreihen. Dies verhindert Beschädigungen und unbeabsichtigte Kontaktberührung während Transport und Betrieb. Im Zusammenspiel mit D-RSC-Klemmen bildet der Deckel ein geschlossenes Leiterplattensystem, das auch bei Vibrationen in industriellen Anwendungen sicher verbleibt.
Der Deckel lässt sich werkzeuglos aufstecken und ermöglicht schnelle Umkonfigurationen bei Wartungsarbeiten. Das V0-Material gewährleistet Sicherheit auch in klassifizierten Bereichen und erfüllt relevante Anforderungen der IEC-Reihe für Niederspannungskomponenten.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,1390 kg
|
| Artikelgewicht: |
0,0028 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
17,50 × 10,00 × 6,50 cm |
Technische Daten
Artikeleigenschaften
| ETIM 9.0 |
EC000886 |
| Produkttyp |
Abschlussdeckel |
Umwelt- und Lebensdauerbedingungen
| Umgebungstemperatur (Betrieb) |
-60 °C ... 110 °C (Betriebstemperaturbereich inkl. Eigenerwärmung, max. kurzzeitige Betriebstemperatur siehe RTI Elec.) |
| Umgebungstemperatur (Lagerung/Transport) |
-25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C) |
| Umgebungstemperatur (Montage) |
-5 °C ... 70 °C |
| Umgebungstemperatur (Betätigung) |
-5 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) |
20 % ... 90 % |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) |
30 % ... 70 % |
Materialangaben
| Farbe |
grau (RAL 7042) |
| Material |
PA |
| Brennbarkeitsklasse nach UL 94 |
V0 |
| Statischer Isolierstoffeinsatz in Kälte |
-60 °C |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) |
130 °C |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 |
HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 |
HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 |
HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 |
HL 1 - HL 3 |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) |
bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) |
bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) |
bestanden |
Maße
| Breite |
2,2 mm
|
| Deckelbreite |
2,2 mm
|
| Höhe |
53,3 mm
|
| Tiefe |
37 mm
|
