Produktbeschreibung

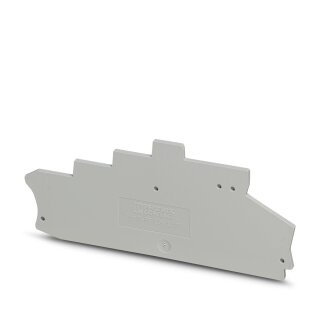

Der Abschlussdeckel D-PT 2,5-4L/2P ist ein Zubehörteil zur Verschließung von Reihenklemmen-Tragschienen in Schaltschränken und Steuerverteilern. Der Deckel ist 125 mm hoch und 2,2 mm breit, mit einer Gesamttiefe von 51,1 mm im Standard. Auf der Normschiene NS 35/7,5 beträgt die Einbautiefe 59 mm, auf NS 35/15 hingegen 66,5 mm. Das Material ist selbstlöschendes Polyamid (PA) nach UL 94 Klasse V0, die Farbe Grau nach RAL 7042. Der Deckel ist für einen großen Temperaturbereich ausgelegt: Betriebstemperaturen von -60 °C bis 110 °C, Luftfeuchte im Betrieb von 20 bis 90 %. Bei der Montage und Bedienung sollten die Temperaturgrenzen von -5 °C bis 70 °C eingehalten werden.
Anwendungsbereiche
Typische Einsatzfelder sind die Abdeckung ungenutzter Positionen in Klemmen-Tragschienen sowie die Verdrahtung in Photovoltaik-Schaltschränken und industriellen Steuerungsanlagen. Der Deckel schützt freiliegende Anschlusscluster vor Verschmutzung und unbeabsichtigtem Kontakt und ist kompatibel mit Phoenix Contact Reihenklemmen der PT 2,5-Serie. Die Montage erfolgt werkzeuglos auf Standard-Hutschienen nach DIN 35 (Führungsmaße 7,5 und 15 mm).
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,0771 kg
|
| Artikelgewicht: |
0,0077 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
11,50 × 14,50 × 2,90 cm |
Technische Daten
Artikeleigenschaften
| ETIM 9.0 |
EC000886 |
| Produkttyp |
Abschlussdeckel |
Umwelt- und Lebensdauerbedingungen
| Umgebungstemperatur (Betrieb) |
-60 °C ... 110 °C (Betriebstemperaturbereich inkl. Eigenerwärmung, max. kurzzeitige Betriebstemperatur siehe RTI Elec.) |
| Umgebungstemperatur (Lagerung/Transport) |
-25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C) |
| Umgebungstemperatur (Montage) |
-5 °C ... 70 °C |
| Umgebungstemperatur (Betätigung) |
-5 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) |
20 % ... 90 % |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) |
30 % ... 70 % |
Materialangaben
| Farbe |
grau (RAL 7042) |
| Material |
PA |
| Brennbarkeitsklasse nach UL 94 |
V0 |
| Statischer Isolierstoffeinsatz in Kälte |
-60 °C |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) |
130 °C |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 |
HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 |
HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 |
HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 |
HL 1 - HL 3 |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) |
bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) |
bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) |
bestanden |
Maße
| Breite |
2,2 mm
|
| Deckelbreite |
2,2 mm
|
| Höhe |
125 mm
|
| Tiefe |
51,1 mm
|
| Tiefe auf NS 35/7,5 |
59 mm
|
| Tiefe auf NS 35/15 |
66,5 mm
|
