Produktbeschreibung

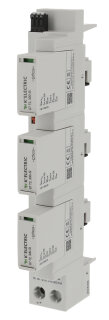

Der Überspannungsableiter GT 60 T2-SI ist ein kompakter Kombi-Blitzstrom- und Überspannungsableiter Typ 2 für 3-phasige TN-C-Systeme. Das Gerät ist speziell für das 60-mm-Sammelschienensystem ausgelegt und montiert sich aufrastbar auf Kupferschienen von 12 bis 30 mm Breite und 5 oder 10 mm Dicke. Mit einer Baubreite von nur 36 mm (2 TE) reduziert der Ableiter den Installationsaufwand und Platzbedarf in der Hauptverteilung deutlich. Die Kurzschlussfestigkeit nach IEC/EN Class II+III beträgt 100 kA AC. Die TOV-Festigkeit liegt bei 442 V über 120 Minuten oder 337 V über 5 Sekunden. Das Gerät ist nach IEC 61643-11:2011 und EN 61643-11:2012 + A11:2018 geprüft.
Anwendungsbereiche
Typische Anwendungsfelder sind der Überspannungsschutz in Niederspannungshauptverteilungen von Industrieanlagen, Gebäudeversorgungen und Photovoltaik-Wechselrichteranlagen. In Verwaltungsgebäuden und Rechenzentren schützt das Gerät Server- und Kommunikationsschaltkreise vor Blitzüberspannungen. Die integrierte Vorsicherung schützt gegen interne Kurzschlüsse zwischen Phasen oder zwischen Phase und Erde, der integrierte Berührungsschutz bei Gehäusematerial UL 94 V-0 erhöht die Betriebssicherheit. Die grüne/nicht-grüne Meldeanzeige und der optionale Fernmeldekontakt ermöglichen die Fernüberwachung des Gerätstatus in dezentralen Steuerungssystemen. Der Ableiter schützt nach Überspannungskategorie III auf Schutzpfaden L-PEN in TN-C-Netzen.
Produktseite K-Electric ->
Angaben zur Produktsicherheit
Herstellerinformationen:
K’ELECTRIC GmbH
Carl-Benz-Straße 7
Bayern
Bayreuth, Deutschland, 95448
office@k-electric-gmbh.de
https://k-electric-gmbh.de
| Versandgewicht: |
0,5159 kg
|
| Artikelgewicht: |
0,4690 kg
|
Technische Daten
Artikelhighlights
| Highlight 1 |
Anwendungsgebiet: Hauptverteilung |
| Highlight 2 |
Aufrastbar auf das 60mm Sammelschienensystem |
| Highlight 3 |
Für 12-30mm breite und 5 oder 10mm dicke Kupferschienen |
| Highlight 4 |
Integrierte Vorsicherung (Die Installation von stromführenden Leitern muss gegen interne Kurzschlüsse zwischen Phasen oder zwischen Phase und Erde geschützt sein) |
| Highlight 5 |
Integrierter Berührungsschutz |
| Highlight 6 |
Verteilungsnetze: TN-C |
| Highlight 7 |
Schutzpfade: L-PEN |
| Highlight 8 |
IEC/EN: Class II+III / Typ 2+3 |
| Highlight 9 |
Gehäuseausführung: Steckbar |
| Highlight 10 |
Baubreite von 36mm / 2 TE |
Geprüft nach
| Norm(en) |
IEC 61643-11:2011, EN 61643-11:2012 + A11:2018 |
Elektrische Daten
| Anzahl der Ports |
1 |
| TOV-Festigkeit 120min U T |
442 V
|
| TOV-Festigkeit 5s U T |
337 V
|
| Maximale Vorsicherung, falls erforderlich |
nicht erforderlich |
| Kurzschlussfestigkeit (AC) I SCCR |
100 kA |
| Überspannungskategorie |
III |
| Ansprechzeit t A |
< 25ns |
| Kurzschlussstrom des Kombinationswellengenerators (8/20 ?s): I CW |
3 kA |
| Leerlaufspannung des Kombinationswellengenerators (1,2/50 ?s): U OC |
6 kA |
| Schutzpegel U p |
1500 V
|
| Nennableitstoßstrom (8/20µs) I n |
20 kA |
| Maximaler Ableitstoßstrom(8/20µs) I max |
40 kA |
| Höchste Dauerspannung U c |
AC 300 V |
| Nennspannung (50/60Hz) U o / U n |
AC 240 V |
Mechanische Daten
| RC-Schaltleistung |
AC: 250V/1A, 125V/1A |
| Fernmeldekontakte (RC) |
Optional |
| Funktions-/ Defektanzeige |
Meldeanzeige grün / nicht grün |
| Schutzart |
IP 20 |
| Gehäusematerial |
Thermoplast: Brennbarkeitsklasse UL 94 V-0 |
| Montageart |
60mm Sammelschienensysteme |
| Leiterquerschnitt (max) |
35mm²(starr, mehrdrähtig) / 25mm²(feindrähtig) |
| Anzugsdrehmoment M max |
PH2 / 4,5 Nm 40 Ibf·in |
| Einsatzhöhe über NN (max) |
4000 m 13123 ft |
| Zulässige Luftfeuchtigkeit RH |
5%...95% |
| Betriebstemperaturbereich T A |
-40 ºC bis +85 ºC -40 ºF bis +185 ºF |
| RC-Leiterquerschnitt (max) |
1,5mm²(starr)/ 16 AWG (starr) |
