Produktbeschreibung

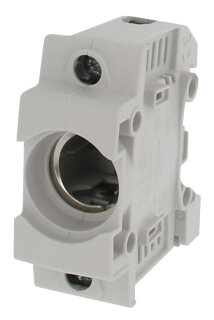

Der D0-Sicherungssockel E18 ist ein 1-poliger Sicherungssockel für Niederspannungsverteilungen in Schaltschränken und industriellen Verteileranlagen. Der Sockel ist für einen Bemessungsstrom von 63 A bei 400 V AC ausgelegt und verfügt über ein Bemessungskurzschlusseinschaltvermögen von 50 kA eff. Die Bemessungsstoßspannungsfestigkeit liegt bei 6 kV, die Überspannungskategorie ist IV. Der Anschlussquerschnitt auf der Eingangseite beträgt 1 bis 35 mm² plus 16 mm². Die Baubreite pro Pol liegt bei 27 mm, was eine kompakte Anordnung in engen Verteilerschränken ermöglicht. Der Sockel verfügt über eine Doppelkastenklemme im Eingang mit antimagnetischer Edelstahl-Liftklemme sowie eine größere Schraubfläche für die Schraubkappe mit Pozidriv-Schraube PZ2. Das Anzugsdrehmoment beträgt 2,5 Nm.
Anwendungsbereiche
Typische Einsatzfelder sind die Absicherung von Stromkreisen in Niederspannungsverteilern von Produktionsanlagen sowie die Sicherung von Steuerstromkreisen in Maschinensteuerungen. Der Sicherungssockel bietet berührungsgeschützten Fingerrückenschutz nach BGV A3 mit der Schutzart IP20. Die Schnappbefestigung mit Verriegelung ermöglicht eine sichere Montage ohne zusätzliche Halterungen. Eine einfache Beschriftung der Stromkreise ist direkt am Sockel möglich. Der Sockel ist nach IEC/EN 60969-3 und DIN VDE 0636-3 geprüft.
Produktseite K-Electric ->
Angaben zur Produktsicherheit
Herstellerinformationen:
K’ELECTRIC GmbH
Carl-Benz-Straße 7
Bayern
Bayreuth, Deutschland, 95448
office@k-electric-gmbh.de
https://k-electric-gmbh.de
| Versandgewicht: |
1,0560 kg
|
| Artikelgewicht: |
0,0640 kg
|
Technische Daten
Artikelhighlights
| Highlight 1 |
Baubreite von 27 mm pro Pol |
| Highlight 2 |
Größere Schraubfläche für die Schraubkappe |
| Highlight 3 |
Doppelkastenklemme im Eingang |
| Highlight 4 |
Berührungsgeschützte Ausführung IP20 |
| Highlight 5 |
Schnappbefestigung mit Verriegelung |
| Highlight 6 |
Einfache Beschriftungsmöglichkeit |
Geprüft nach
| Norm(en) |
IEC/EN 60969-3, DIN VDE 0636-3 |
Elektrische Daten
| Bemessungsbetriebsspannung: U e AC |
AC 400V |
| Bemessungsbetriebsstrom: I e |
63 A
|
| Bemessungskurzschlusseinschaltvermögen: I cm AC |
50kA eff |
| Bemessungfrequenz: f e |
45-62Hz |
| Bemessungsstoßspannungsfestigkeit: U imp |
6 kV
|
| Überspannungskategorie/Verschmutzungsgrad |
IV |
| Verlustleistung pro Strombahn ohne Sicherung bei I e |
5,5 W
|
Mechanische Daten
| Klemmen Eingangsbereich antimagnetisch |
Edelstahl Liftklemme |
| Schraube Pozidriv |
PZ2 |
| Anzugsdrehmoment: M n |
2,5Nm |
| Anschlussquerschnitt eingangsseitig |
1 - 35mm² + 16mm² |
| Schutzart |
IP20 |
| Berührungsschutz finger- & handrückensicher |
BGV A3 |
| Temperaturbereich IEC 60947-3 Lagerung |
-25 bis +60°C |
| Brandklasse nach UL 94 |
V0 |
| Glühdrahtprüfung |
960°C (Isolierstoffteile, die stromführende Teilein Lage fixieren) |
| Kunststoff |
halogen-, phosphor-, silikonfrei |
| Montage |
Werkzeuglos auf Hutschiene 35mm nach IEC/EN 60715 |
