Produktbeschreibung

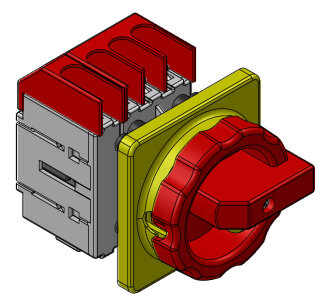

Der Not-Ausschalter 351111 ist ein vierfach-poliger Lasttrennschalter zur Notabschaltung in Schalt- und Verteilerschränken sowie in Werkzeugmaschinen. Der Schalter besitzt einen Bemessungsstrom von 100 A, ist für bis zu 690 V AC ausgelegt und schaltet AC-3-Lasten bis 30 kW. Die Schaltstellung wechselt zwischen 0 (OFF) und I (ON) mit zweipoliger Schaltstellung je Pol und verfügt über Zwangsbetätigung beim Ein- und Ausschalten zur Gewährleistung einer Kontakttrennung. Der Anschlussquerschnitt beträgt bis zu 50 mm² (mehradrig) beziehungsweise bis zu 35 mm² (feindrahtig mit Aderendbearbeitung). Die Schutzart ist IP40; der Berührungsschutz nach DIN VDE 0106-100 ist gewährleistet.
Anwendungsbereiche
Typische Anwendungen sind die Notabschaltung von Antriebsmotoren in Fertigungsstraßen, die Schnellabschaltung von Elektrowerkzeugen in Werkstätten sowie die Netztrennfunktion in dezentralen Schaltschränken von Verpackungsmaschinen. Die mechanische Lebensdauer beträgt 100.000 Schaltspiele; die zulässige Betriebstemperatur liegt zwischen 25 und 55 °C. Der Schalter ist nach IEC 60947 und VDE 0660 geprüft. Ein roter Griff mit gelbem Frontschild kennzeichnet die Not-Aus-Funktion und ermöglicht eine schnelle Erkennung im Schaltschrank oder an der Maschine.
Produktseite K-Electric ->
Angaben zur Produktsicherheit
Herstellerinformationen:
K’ELECTRIC GmbH
Carl-Benz-Straße 7
Bayern
Bayreuth, Deutschland, 95448
office@k-electric-gmbh.de
https://k-electric-gmbh.de
| Versandgewicht: |
0,2244 kg
|
| Artikelgewicht: |
0,2040 kg
|
Technische Daten
Artikelhighlights
| Highlight 1 |
Baureihe: Lasttrennschalter |
| Highlight 2 |
Ausführung: Not-Aus Schalter |
| Highlight 3 |
I[th]: 100 A |
| Highlight 4 |
Polzahl: 4 -polig |
| Highlight 5 |
Bauart: Frontbefestigt 4-Loch |
| Highlight 6 |
Schaltstellungen: 0 OFF - I ON |
| Highlight 7 |
Schutzart: IP40 |
Geprüft nach
| Norm(en) |
IEC 60947/VDE 0660 |
Elektrische Daten
| AC-3 (400 V) |
30 kW
|
| AC-3 (230 V) |
18,5 kW
|
| AC-23A (690 V) |
30 kW
|
| AC-23A (400 V) |
37 kW
|
| AC-23A (230V) |
18,5 kW
|
| AC-3 (690V) |
25,5 A
|
| AC-3 (400V) |
53 A
|
| AC-23A (690V) |
34 A
|
| AC-23A (400V) |
70 A
|
| Frequenz |
50/60 Hz |
| Kurzschlusssicherung (max.) |
125 A
|
| Bedingter Kurzschlussstrom |
20 kA |
| Kurzzeitstromfestigkeit bei 1s I cw |
2000 A
|
| Anhaltender thermischer Strom I th |
100 A
|
| Stoßspannungsfestigkeit |
6 kV
|
| Isolationsspannung U i |
690 V
|
| AC-3 (690 V) |
22 kW
|
| Betriebsspannung U e |
600 V
|
| Anhaltender thermischer Strom I th (2) |
100 A
|
Mechanische Daten
| Berührungsschutz nach DIN VDE 0106-100 |
Ja |
| Verlustleistung pro Leiterbahn |
7,5 W
|
| Mechanische Lebensdauer (Schaltspiele) |
100.000 n |
| Zulässige Betriebstemperatur |
25...+55 °C |
| Feindrähtig mit Aderendbearbeitung (Kl. 5) |
4-35 mm² |
| Mehrdrähtig (Kl. 2) |
4-50 mm² |
| Eindrähtig (Kl. 1) |
4-50 mm² |
| Anzugs-Drehmoment |
3,0 Nm |
