Produktbeschreibung

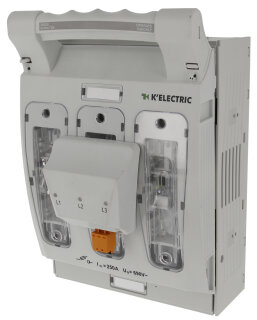

Der NH 1 Aufbau-Lasttrennschalter KE 203170 ist ein dreipoliger Trennschalter mit 250 A Bemessungsbetriebsstrom und 690 V Betriebsspannung für AC-23B-Schaltaufgaben. Das Gerät ist ausgelegt für Schaltleistungen von 100 kA bei 400 V und 80 kA bei 690 V und bietet damit sichere Lastrennfunktion in Verteilerschränken und Schaltanlagen. Die elektronische Sicherungsüberwachung erfolgt über Meldekontakte mit LED-Signalisierung, sodass der Zustand der NH-Sicherungen kontinuierlich überwacht wird. Die Anschlussschrauben sind in der Größe M10 ausgeführt und gewährleisten sichere Leiteranschlüsse. Mit einer Schaltfestigkeit von 200 Schaltzyklen und einer mechanischen Lebensdauer von 1600 Schaltzyklen ist der Schalter für regelmäßige Schalt- und Trennvorgänge in Industrie-Schaltanlagen ausgelegt. Der zulässige Temperaturbereich liegt bei ?25 °C bis +55 °C, was den Einsatz in unterschiedlichen klimatischen Umgebungen ermöglicht.
Anwendungsbereiche
Typische Anwendungsfelder sind die Lastrennfunktion in Niederspannungsverteilern von Produktionsanlagen, die Absicherung und Trennung von Stromkreisen mit hohen Nennströmen in Schaltschränken sowie die Sicherungsüberwachung in Anlagen mit zentraler oder dezentraler Stromverteilung.
Vorteile gegenüber Alternativen
Im Unterschied zu rein manuellen Trennsschaltern bietet die elektronische Sicherungsüberwachung mit Meldekontakten eine Fernmeldung des Sicherungszustands und erhöht dadurch die Betriebssicherheit in großflächigen Schaltanlagen.
Produktseite K-Electric ->
Angaben zur Produktsicherheit
Herstellerinformationen:
K’ELECTRIC GmbH
Carl-Benz-Straße 7
Bayern
Bayreuth, Deutschland, 95448
office@k-electric-gmbh.de
https://k-electric-gmbh.de
| Versandgewicht: |
2,6048 kg
|
| Artikelgewicht: |
2,3680 kg
|
Technische Daten
Artikelhighlights
| Highlight 1 |
Elektronische Sicherungsüberwachung über Meldekontakte |
| Highlight 2 |
Signalisierung über LED |
Elektrische Daten
| 400V AC-23B |
100kA |
| 690V AC-23B |
80kA |
| Bemessungsbetriebsstrom AC-23B |
250 A
|
| Betriebsspannung AC-23B |
690 V
|
| Ges. Verlustleistung bei I th ohne NH-Sicherung |
32 W
|
| Bemessungsstoßspannungsfestigkeit: U imp |
8 kV
|
| Bemessungsfrequenz |
50 ... 60 Hz |
| Bemessungsisolationsspannung U i |
1 kV
|
| Baugröße |
1 |
| Anzahl der Pole |
3 |
| 690V AC-23B (2) |
80kA |
| 400V AC-23B (2) |
100kA |
Mechanische Daten
| Anschlussschraube M10 x 25 |
Drehmoment |
| Anschlussschraube |
M10 |
| Schaltfestigkeit |
200 Schaltzyklen |
| Mechanische Lebensdauer |
1600 Schaltzyklen |
| Zulässige Umgebungstemperatur |
-25°C bis +55°C |
| Größe der Schmelzeinsätze |
1 |
| Schutzart |
IP 30 |
| Max. Querschnitt des Kabels mit Kabelschuh 120mm² |
20 Nm |
| Max. breite der CU-Schiene 35mm |
20 Nm |
