Produktbeschreibung

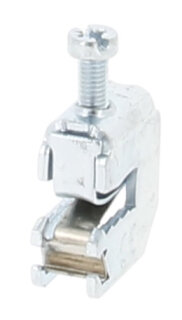

Die Leiteranschlussklemme 116051 ist eine Bügelklemme für Flachkupferschienen im Schaltschrankbau und Verteileranlagenaufbau. Sie verbindet Leiter bis 16 mm² mit einer Schiene von 5 mm Breite und verträgt eine maximale Strombelastung von 180 A bei 1000 V AC oder 1500 V DC. Die Klemmverbindung wird durch einen Stahlbügel mit Druckbügel hergestellt, gesichert durch eine Stahlschraube mit Federstahl-Feder. Das Anziehmoment beträgt 3 Nm und sichert eine sichere, vibrationsfeste Verbindung. Der Anschlussquerschnitt reicht von 1,5 bis 16 mm², was flexible Dimensionierung in Niederspannungsverteilern ermöglicht.
Anwendungsbereiche
Typische Anwendungen sind Sammelschienensysteme in industriellen Schaltanlagen, Verteilerkästen für Maschinensteuerungen sowie die Leiter-zu-Schiene-Verbindung in Fotovoltaik-Wechselrichtern und Batterieladesystemen. Eine weitere häufige Anwendung ist die Absicherungs- und Versorgungsleiter-Anschlussebene in erweiterbaren Steuerverteilern. Die Klemme erfüllt EN 60999-1:2000, EN 60999-2:2003 und EN 61439-1:2011 und ist CE-konform sowie RoHS-konform. Bei mehreren gleichwertigen Bügelklemmvarianten wird diese Variante bevorzugt, wenn Flachkupferschienen mit exakt 5 mm Breite eingesetzt werden und hohe Stromtragfähigkeit bei kompaktem Platzbedarf erforderlich ist.
Produktseite K-Electric ->
Angaben zur Produktsicherheit
Herstellerinformationen:
K’ELECTRIC GmbH
Carl-Benz-Straße 7
Bayern
Bayreuth, Deutschland, 95448
office@k-electric-gmbh.de
https://k-electric-gmbh.de
| Versandgewicht: |
1,6500 kg
|
| Artikelgewicht: |
0,0300 kg
|
Technische Daten
Geprüft nach
| Norm(en) |
EN 60999-1:2000; EN 60999-2:2003; EN 61439-1:2011 Produkte sind CE-konform und entsprechen den RoHS-Richtlinien der EU |
Elektrische Daten
| Max. Betriebsspannung |
1000V AC / 1500V DC |
| Max. Strombelastbarkeit |
180 A
|
Mechanische Daten
| Klemmenbügel Werkstoff |
Stahl |
| Druckbügel Werkstoff |
Stahl |
| Schraube Werkstoff |
Stahl |
| Feder Werkstoff |
Federstahl |
| Anschlussquerschnitt |
1,5 – 16 mm2 |
| Drehmoment |
3 Nm |
