Produktbeschreibung

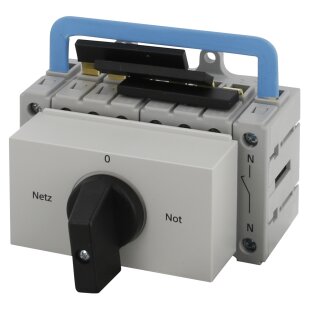

Der Lastumschalter 353040 ist ein 4-poliger Lasttrennschalter der Baureihe LO in DIN-Normverteilung. Er ermöglicht die sichere Umschaltung zwischen zwei Lastkreisen mit den Schaltstellungen 1–0–2, bei denen die Stellung 0 beide Stromkreise trennt. Der Schalter ist für einen anhaltenden thermischen Strom von 40 A ausgelegt und verfügt über eine Isolationsspannung von 690 V. Seine Kurzzeitstromfestigkeit beträgt 1000 A bei 1 Sekunde, der bedingte Kurzschlussstrom liegt bei 440 V bei 10 kA und bei 690 V bei 6 kA. Die mechanische Lebensdauer umfasst 100.000 Schaltspiele, und der Schalter arbeitet im Temperaturbereich von 25 bis +55 °C. Der Nullleiter wird durchgeschaltet und kann vor- oder nacheilend konfiguriert werden; eine N-Brücke ist enthalten. Der Anschlussquerschnitt bis zu 25 mm² wird unterstützt (feindrähtig Klasse 5: 2,5–16 mm², Mehrdrähtig und Eindrähtig Klasse 2/1: 2,5–25 mm²).
Anwendungsbereiche
Typische Einsatzfelder sind die Umschaltung von Antriebsstromkreisen in Schaltschränken sowie die Lastverwaltung in dezentralen Maschineninstallationen. Bei AC3-Last beträgt die Schaltleistung 11 kW bei 690 V, bei AC23-Last 15 kW. Der Schalter verfügt über zwangsöffnende Hauptkontakte für sichere Schaltvorgänge und großzügige Luft- sowie Kriechstrecken. Mit Schutzart IP40 eignet sich der Lastumschalter für Standard-Schaltschrankeinsätze in industriellen Anwendungen und bietet die erforderliche Betriebssicherheit für Anwendungen mit definierten Sicherheitsanforderungen.
Produktseite K-Electric ->
Angaben zur Produktsicherheit
Herstellerinformationen:
K’ELECTRIC GmbH
Carl-Benz-Straße 7
Bayern
Bayreuth, Deutschland, 95448
office@k-electric-gmbh.de
https://k-electric-gmbh.de
| Versandgewicht: |
0,4301 kg
|
| Artikelgewicht: |
0,3910 kg
|
Technische Daten
Artikelhighlights
| Highlight 1 |
Baureihe: Lasttrennschalter LO |
| Highlight 2 |
Ausführung: Umschalter |
| Highlight 3 |
Ith: 40 A |
| Highlight 4 |
Polzahl: 4 -polig |
| Highlight 5 |
Bauart: DIN-Normverteilung |
| Highlight 6 |
Schaltstellungen: 1 - 0 - 2 |
| Highlight 7 |
Schutzart: IP40 |
| Highlight 8 |
Hilfskontakt: Ohne |
Geprüft nach
| Norm(en) |
IEC 60947/VDE 0660 |
Elektrische Daten
| Isolationsspannung U i |
690 V
|
| Stoßspannungsfestigkeit |
6 kV
|
| Anhaltender thermischer Strom I th |
40 A
|
| Kurzzeitstromfestigkeit bei 1s I cw |
1000 A
|
| Bedingter Kurzschlussstrom bei 440V |
10 kA |
| Bedingter Kurzschlussstrom bei 690V |
6 kA |
| Kurzschlusssicherung (max.) |
50 A
|
| Frequenz |
50/60 Hz |
| AC-21A (690V) |
40 A
|
| AC-22A (230V) |
40 A
|
| AC-23A (230V) |
27 A
|
| AC-23A (400V) |
29 A
|
| AC-23A (690V) |
17 A
|
| AC-3 (400V) |
22 A
|
| AC-3 (690V) |
13 A
|
| AC-23A (230V) (2) |
7,5 kW
|
| AC-23A (400 V) |
15 kW
|
| AC-23A (690 V) |
15 kW
|
| AC-3 (230 V) |
7,5 kW
|
| AC-3 (400 V) |
11,5 kW
|
| AC-3 (690 V) |
11,5 kW
|
| Betriebsspannung U e |
600 V
|
| Betriebsstrom I e |
40 A
|
| Anhaltender thermischer Strom I th (2) |
40 A
|
Mechanische Daten
| Verlustleistung pro Leiterbahn |
2,4 W
|
| Mechanische Lebensdauer (Schaltspiele) |
100.000 n |
| Zulässige Betriebstemperatur |
25...+55 °C |
| Feindrähtig mit Aderendbearbeitung (Kl. 5) |
2,5-16 mm² |
| Mehrdrähtig (Kl. 2) |
2,5-25 mm² |
| Eindrähtig (Kl. 1) |
2,5-25 mm² |
| Anzugs-Drehmoment |
3,0 Nm |
| Berührungsschutz nach DIN VDE 0106-100 |
Ja |
