Produktbeschreibung

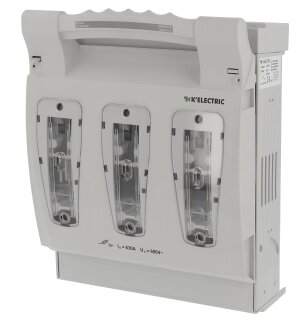

Der NH 3 Aufbau-Lasttrennschalter KE ist ein 3-poliger Lasttrennschalter der Baureihe KE mit Anschlussschraube M12 für sichere Schaltgerätefunktionen in Niederspannungsverteilern. Der Schalter ist für einen Bemessungsstrom von 630 A bei 690 V Nennspannung ausgelegt und verfügt über eine Bemessungsisolationsspannung von 1 kV sowie eine Bemessungsstoßspannungsfestigkeit von 12 kV. Die mechanische Lebensdauer beträgt 1600 Schaltzyklen bei einer Schaltfestigkeit von 200 Schaltzyklen; der zulässige Temperaturbereich erstreckt sich von -25 bis +55 Grad Celsius. Das Gerät ist nach IEC 60947-1, IEC 60947-3 und HD 60269-2 geprüft und erfüllt damit europäische Sicherheitsnormen für Schaltgeräte und Niederspannungssicherungen. Die Aufbauvariante bietet eine kompakte Baubreite von 208 Millimetern mit integriertem Berührungsschutz für sichere Installation in Schaltschränken.
Anwendungsbereiche
Typische Anwendungsfelder sind die Lastschaltung in Photovoltaik-Verteileranlagen, die Absicherung von Stromkreisen in industriellen Schaltschränken und die Verwendung in Maschinenverteilern für Antriebe im Bereich 630 A. Ein optionaler Meldeschalter für die Schaltstellung ermöglicht eine Fernüberwachung der Schalterposition. Die maximale Anschlussschraube M12 akzeptiert Kupferschienen bis 20 mm Breite oder Kabel bis 70 Quadratmillimeter Querschnitt mit jeweils 10 Newtonmeter Drehmoment.
Produktseite K-Electric ->
Angaben zur Produktsicherheit
Herstellerinformationen:
K’ELECTRIC GmbH
Carl-Benz-Straße 7
Bayern
Bayreuth, Deutschland, 95448
office@k-electric-gmbh.de
https://k-electric-gmbh.de
| Versandgewicht: |
5,5000 kg
|
| Artikelgewicht: |
5,0000 kg
|
Technische Daten
Artikelhighlights
| Highlight 1 |
Baubreite von 208mm |
| Highlight 2 |
integrierter Berührungsschutz |
| Highlight 3 |
Aufbauvariante |
| Highlight 4 |
optionaler Meldeschalter für Schaltstellun |
Geprüft nach
| Norm(en) |
IEC 60947-1 IEC 60947-3 HD 60269-2 |
Elektrische Daten
| Anzahl der Pole |
3 |
| Baugröße |
3 |
| Konventioneller thermischer Bemessungsstrom I th |
630 A
|
| Nennspannung U n |
690 V
|
| Bemessungsisolationsspannung U i |
1 kV
|
| Bemessungsstoßspannungsfestigkeit: U imp |
12 kV
|
| Bemessungsfrequenz |
50 ... 60 Hz |
| Ges. Verlustleistung bei I th ohne NH-Sicherung |
60 W
|
| Gebrauchskategorie |
AC-22B |
| Betriebsspannung |
690 V
|
| Bemessungsbetriebsstrom |
630 A
|
| bei 690V |
100kA |
| bei 400V |
100 kA |
| bei 690V (2) |
100kA |
| bei 400V (2) |
100kA |
| Gebrauchskategorie (2) |
DC-21B |
| Betriebsspannung (2) |
250 V
|
| Bemessungsbetriebsstrom (2) |
630 A
|
| bei 690V (3) |
25kA |
| bei 400V (3) |
25kA |
| bei 690V (4) |
25kA |
| bei 400V (4) |
25kA |
Mechanische Daten
| Max. Breite der CU-Schiene 20mm |
10 Nm |
| Max. Querschnitt des Kabelsmit Kabelschuh 70mm² |
10 Nm |
| Anschlussschraube M12 |
Drehmoment |
| Mechanische Lebensdauer |
1600 Schaltzyklen |
| Schaltfestigkeit |
200 Schaltzyklen |
| Zulässige Umgebungstemperatur |
-25°C bis +55°C |
| Größe der Schmelzeinsätze |
00 |
| Verschmutzungsgrad |
3 |
| Schutzart |
IP 20 |
