Produktbeschreibung

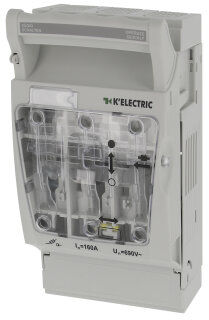

Der NH 00 Aufbau-Lasttrennschalter der Baureihe KE ist ein 3-poliger Trennschalter für Last- und Schaltschranktrennungen bis 160 A Bemessungsstrom. Er eignet sich für Spannungen bis 690 V und bietet eine Kurzschlussfestigkeit von 80 kA bei 690 V und 100 kA bei 400 V. Die Geräte sind nach IEC 60947-1 und IEC 60947-3 geprüft und erfüllen die Gebrauchskategorie AC-23B. Der Schalter verfügt über Schellenklemmen zur Aufnahme von Leiterquerschnitten zwischen 4 und 70 mm², eine integrierte Berührungsschutzvorrichtung sowie eine Deckelverriegelung mit Plombierungsmöglichkeit. Die Baubreite von nur 106 mm ermöglicht auch enge Schaltschrankgeometrien. Mit einer Schaltfestigkeit von 200 Schaltzyklen und einer mechanischen Lebensdauer von 1600 Schaltzyklen ist der Schalter für häufige Betätigung ausgelegt.
Anwendungsbereiche
Typische Anwendungen sind die Last- und Sicherungstrennungen in Niederspannungsverteilern von Produktionsanlagen sowie in Spannungsversorgungsstationen für Schleifer-, Druck- und Verpackungsmaschinen. Auch in Verteileranlagen mit parallelen Stromkreisen wird der KE 160 A eingesetzt, um einzelne Abgänge sicher vom Netz zu trennen. Eine optionale Sicherungsüberwachung (optional lieferbar) ermöglicht zusätzliche Diagnostik.
Vorteile gegenüber Alternativen
Im Vergleich zu kleineren NH-Baureihen (NH 000, NH 0) bietet die Größe 00 deutlich höhere Strombelastbarkeit bei kompaktem Aufbau. Die zulässige Umgebungstemperatur liegt zwischen -25 °C und +55 °C, was den Einsatz auch in temperaturextrem belasteten Schaltschränken gestattet.
Produktseite K-Electric ->
Angaben zur Produktsicherheit
Herstellerinformationen:
K’ELECTRIC GmbH
Carl-Benz-Straße 7
Bayern
Bayreuth, Deutschland, 95448
office@k-electric-gmbh.de
https://k-electric-gmbh.de
| Versandgewicht: |
0,7700 kg
|
| Artikelgewicht: |
0,7000 kg
|
Technische Daten
Artikelhighlights
| Highlight 1 |
Baubreite von 106mm |
| Highlight 2 |
Deckelverriegelung und -plombierung |
| Highlight 3 |
integrierter Berührungsschutz |
| Highlight 4 |
Sicherungsüberwachung optional |
Geprüft nach
| Norm(en) |
IEC 60947-1 IEC 60947-3 |
Elektrische Daten
| bei 400V |
100kA |
| bei 690V |
80kA |
| Bemessungsbetriebsstrom |
160 A
|
| Betriebsspannung |
400 V
|
| Gebrauchskategorie |
AC-23B |
| bei 690V (2) |
80kA |
| bei 400V (2) |
100kA |
| bei 400V (3) |
100 kA |
| bei 690V (3) |
80kA |
| Bemessungsbetriebsstrom (2) |
160 A
|
| Betriebsspannung (2) |
690 V
|
| Gebrauchskategorie (2) |
AC-23B |
| konventioneller thermischer Bemessungsstrom I th |
160 A
|
| Bemessungsfrequenz |
50 ... 60 Hz |
| Bemessungsisolationsspannung U i |
1 kV
|
| Bemessungsbetriebsspannung |
690 V
|
| Baugröße |
00 |
| Anzahl der Pole |
3 |
Mechanische Daten
| Schellenklemme 2 x M5 x 16 |
Drehmoment |
| Schaltfestigkeit |
200 Schaltzyklen |
| Mechanische Lebensdauer |
1600 Schaltzyklen |
| Zulässige Umgebungstemperatur |
-25°C bis +55°C |
| Größe der Schmelzeinsätze |
00 |
| Verschmutzungsgrad |
3 |
| Schutzart |
IP 20 |
| Max. Querschnitt des Kabels 4 - 70mm² |
3 Nm |
