Produktbeschreibung

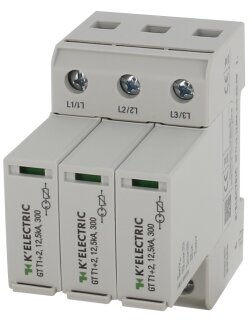

Der Kombi-Ableiter GT T1+2 ist ein mehrpoliger Blitzschutz- und Überspannungsableiter für 3-phasige TNC-Systeme (Typ 1+2) mit einem Blitzstoßstrom von 12,5 kA (10/350 µs) pro Pol. Die höchste Dauerspannung beträgt 300 V, die Ansprechzeit liegt unter 100 Nanosekunden und der Schutzpegel erreicht Werte von unter 1,5 kV. Die Kurzschlussfestigkeit im AC-Bereich liegt bei 50 kA, die minimale Vorsicherung beträgt 160 A (gG). Der Ableiter wird auf einer 35-mm-Hutschiene nach EN 60715 montiert und akzeptiert Leiterquerschnitte bis 35 mm² (starr, mehrdrähtig) oder 25 mm² (feindrähtig) mit einem maximalen Anzugsdrehmoment von 4,5 Nm. Das Produkt ist leckstromfrei und daher für den Vorzählerbereich geeignet, was die Anwendung in Zählerfeldern und Übergabeschaltern ermöglicht. Eine grün/nicht-grün-Statusanzeige signalisiert den Funktionszustand visuell, während ein Fernmeldekontakt die Fernüberwachung des Schutzzustands erlaubt.
Anwendungsbereiche
Im Schaltschrankbau wird der GT T1+2 sowohl bei der Absicherung von Energieverteilern als auch in modernen Blitzschutzkonzepten für Industrie- und Gewerbeanlagen eingesetzt. Der Betriebstemperaturbereich liegt zwischen -40 und +85 °C, die relative Luftfeuchtigkeit kann bis 95 % erreichen. Nach IEC 61643-11:2011 und EN 61643-11:2012+A11:2018 geprüft, bietet der Ableiter eine sichere Schutzlösung gegen direkten Blitzeinschlag und atmosphärische Überspannungen in modernen Stromversorgungssystemen.
Produktseite K-Electric ->
Angaben zur Produktsicherheit
Herstellerinformationen:
K’ELECTRIC GmbH
Carl-Benz-Straße 7
Bayern
Bayreuth, Deutschland, 95448
office@k-electric-gmbh.de
https://k-electric-gmbh.de
| Versandgewicht: |
0,5478 kg
|
| Artikelgewicht: |
0,4980 kg
|
Technische Daten
Artikelhighlights
| Highlight 1 |
LECKSTROMFREI (Vorzählerbereich) |
| Highlight 2 |
Statusanzeige grün/nicht grün |
| Highlight 3 |
mit Fernmeldekontakt |
| Highlight 4 |
Blitzstoßstrom 25 kA (10/350?s) pro Pol, Schutzpegel < 1,5 kV |
| Highlight 5 |
höchste Dauerspannung 300 V |
Geprüft nach
| Norm(en) |
IEC 61643-11: 2011, EN 61643-11: 2012+A11: 2018 |
Elektrische Daten
| Anzahl der Ports |
1 |
| TOV-Festigkeit 120 min: U T |
422 V
|
| Kurzschlussfestigkeit (AC): I SCCR |
50 kA |
| Minimale Vorsicherung, falls erforderlich |
160 A gG |
| Ansprechzeit: t A |
<100 ns |
| Blitzstoßstrom (10/350 ?s): I imp |
12,5 kA |
| Ladung: Q |
6,25 As |
| Schutzpegel: U oc |
1500 V
|
| Spezifische Energie: W/R |
39 kJ/Ohm |
| Maximaler Ableitstoßstrom (8/20 ?s): I max |
65 kA |
| Nennableitstoßstrom (8/20 ?s) I n |
20 kA |
| Nennspannung AC (50/60 Hz): U o / U n |
240 V
|
| Höchste Dauerspannung (AC): U c |
300 V
|
Mechanische Daten
| Betriebstemperaturbereich T a |
-40 ºC bis +85 ºC -40 ºF bis +185 ºF |
| Zulässige Luftfeuchtigkeit R H |
5 % ... 95 % |
| Einsatzhöhe u?ber NN (max) |
4000 m 13123 ft |
| Anzugsdrehmoment M max |
4,5 Nm 39,9 Ibf·in |
| Leiterquerschnitt (max) |
35 mm² (starr, mehrdrähtig) / 25 mm² (feindrähtig) |
| Montageart |
35-mm-Hutschiene, EN 60715 |
| Schutzart |
IP 20 (integriert) |
| Gehäusematerial |
Thermoplast: Brennbarkeitsklasse UL 94 V-0 |
| Schutz gegen thermische Überlastung |
Ja |
| Funktions-/Defektanzeige |
Meldeanzeige gru?n / nicht gru?n |
| Fernmeldekontakte (RC) |
Ja |
| RC-Schaltleistung |
AC: 250 V / 1A, 125 V / 1 A; DC: 48 V / 0,5 A, 24 V / 0,5 A, 12 V / 0,5 A |
| RC-Leiterquerschnitt (max) |
1,5 mm2 (starr) / 16 AWG (starr) |
