Produktbeschreibung

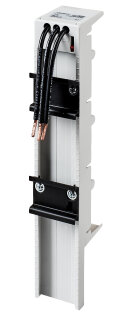

Der Geräte-Adapter 106523 ist eine dreipolige Schrank-Anschlussleitung für das 45-mm-Hutschienensystem. Mit einer Bemessungsspannung von 690 VAC und einem Bemessungsstrom von 25 A bei 50/60 Hz eignet sich der Adapter für Hauptstromkreise in Niederspannungsverteilern und Steuerschaltschränken. Die Leitungslänge beträgt 260 mm mit einer inneren Leitungslänge von 97 mm, der Querschnitt liegt bei 4 mm² (AWG 12). Die verlustarme Doppelkontaktierung sorgt für sichere Stromübergabe, während die Ultraschallverschweißung der Leitungsenden eine hochzuverlässige Verbindung gewährleistet. Die Bemessungsisolationsspannung liegt bei 800 VAC, die Stoßspannungsfestigkeit bei 6 kV. Der Adapter ist hochkurzschlussfest und erfüllt die Brandklasse UL94/V0 mit einer Glühdrahtprüfung bei 960 °C. Die Tragschiene ist im Millimetermaß verstellbar und nutzt eine Bi-Spreizkeil-Befestigung für Montage. Der Einsatztemperaturbereich liegt zwischen ?25 °C und +60 °C (Umgebungsluft), das Gewicht beträgt 172 g.
Anwendungsbereiche
Typische Anwendungen sind die Phasenverteilung in Schaltschränken für Verpackungsmaschinen, die Stromverteilung in Niederspannungs-Hauptverteilern sowie die Versorgungsverdrahtung in automatisierten Förderanlagen. Optional ist eine ansteckbare Verbreiterung erhältlich; abweichende Leitungslängen, selektive Phasenauskopplung und weitere Varianten sind auf Anfrage verfügbar.
Produktseite K-Electric ->
Angaben zur Produktsicherheit
Herstellerinformationen:
K’ELECTRIC GmbH
Carl-Benz-Straße 7
Bayern
Bayreuth, Deutschland, 95448
office@k-electric-gmbh.de
https://k-electric-gmbh.de
| Versandgewicht: |
0,8800 kg
|
| Artikelgewicht: |
0,4000 kg
|
Technische Daten
Artikelhighlights
| Highlight 1 |
Tragschiene im mm Maß verstellbar |
| Highlight 2 |
Tragschienen mit Bi - Spreizkeil - Befestigung |
| Highlight 3 |
Verlustarme Doppelkontaktierung |
| Highlight 4 |
Hochkurzschlußfest |
| Highlight 5 |
Leitungsenden Ultraschallverschweißt |
| Highlight 6 |
ansteckbare Verbreiterung optional |
| Highlight 7 |
Weitere Versionen auf Anfrage verfügbar: |
| Highlight 8 |
Abweichende Leitungslängen |
| Highlight 9 |
Gewünschte herausgeführte Phasen, z.B. nur L1 ausgeführt etc. |
Geprüft nach
| Norm(en) |
ICE/EN 61439-1 ICE/EN 60695-2, ICE/EN 60695-2-11 ICE/EN 60664-1 Keine Bedienung durch Laien gemäß - VDE 0660-600-3, ICE/EN 61439-3 |
Elektrische Daten
| Polzahlen |
3P |
| Bemessungsbetriebsspannung U e |
690 VAC |
| Bemessungsbetriebsstrom I e |
25 A
|
| Bemessungsfrequenz: f n |
50/60 Hz |
| Bemessungsisolationsspannung: U i |
800 VAC |
| Bemessungsstoßspannungsfestigkeit: U imp |
6 kV
|
| Überspannungskatekorie |
IV |
| Krichstromfestigkeit: CTI |
600 |
| Verlustleistung beiI e |
1,4 W
|
Mechanische Daten
| Gewicht Adapter |
172 g
|
| Temperaturbereich ICE 60947-3 |
-25°C /+60°C (Umgebungsluft) |
| Berührungsschutz |
BGV A3 |
| Verschmutzungsgrad |
3 |
| Brandklasse |
UL94/V0 |
| Glühdrahtprüfung |
960°C |
| Kunststoff |
halogen-, phosphorfrei-, silikonfre |
| Breite B (mm) |
45 |
| Höhe H (mm) |
207 |
| Tiefe T (mm) |
62,5 |
| Leitungslänge (mm) |
97 |
