Produktbeschreibung

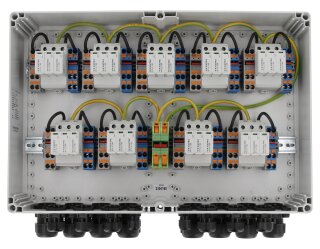

Der Generatoranschlusskasten GAK 9x2 T1+T2 ist ein DC-Sammelsystem für Photovoltaik-Anlagen mit neun Maximum-Power-Point-Optimierern (MPP). Der Kasten verbindet 18 Strings über je zwei Ein- und Ausgänge pro MPP. Die maximale Gleichspannung beträgt 1100 V DC bei 50 A Strangnennstrom von 25 A je Leitung. Die Klemmen sind als werkzeuglose Steckklemmen ausgeführt: Polarleiter und Neutralleiter mit 10 mm² Querschnitt, Schutzleiter mit 35 mm² Querschnitt. Der Kasten verfügt über neun steckbare T1- und zwei T2-Überspannungsableiterschutzmodule für die Blitzschutz-Koordination. Die Kabelverschraubungen sind in drei Größen vorinstalliert (8× M40, 6× M32, 2× M20) und UV-beständig; zusätzlich gibt es Blindstopfen für nicht benötigte Anschlüsse sowie eine M20-Erdungsdurchführung.
Anwendungsbereiche
Typische Einsatzfelder sind String-Überwachungssysteme in Großanlagen sowie dezentralisierte Optimierer-Konfigurationen. Auch in gewerblichen PV-Anlage auf Dächern und in Freiflächenanlagen ist der GAK 9x2 verbreitet, wo mehrere Modulreihen unterschiedliche Verschattungsmuster aufweisen.
Vorteile gegenüber Alternativen
Im Unterschied zu nicht optimierten Sammelbussen verhindert die neunfache MPP-Aufteilung signifikante Leistungsverluste durch Teilabschattungen und Modultoleranzen. Der Druckausgleich hält die Feuchte niedrig und verhindert Kondenswasserbildung auch bei extremen Wetterwechseln im alpinen Gelände bis 2000 m Einsatzhöhe. Mit Schutzart IP 54 und Klarsichtdeckel bleibt die Status-Anzeige jederzeit sichtbar – grün bedeutet sichere Ableitung, nicht-grün signalisiert Warnung.
Produktseite K-Electric ->
Angaben zur Produktsicherheit
Herstellerinformationen:
K’ELECTRIC GmbH
Carl-Benz-Straße 7
Bayern
Bayreuth, Deutschland, 95448
office@k-electric-gmbh.de
https://k-electric-gmbh.de
| Versandgewicht: |
11,0220 kg
|
| Artikelgewicht: |
10,0200 kg
|
Technische Daten
Artikelhighlights
| Highlight 1 |
Steckklemme (+) / (-): 10 mm² | Steckklemme PE: 16 mm² |
| Highlight 2 |
Druckausgleichselement |
| Highlight 3 |
1x Kabeldurchführung M20 für den Erdungsanschluss |
| Highlight 4 |
UV-Best. Verschraubung |
| Highlight 5 |
Blindstopfen zum verschließen von nicht benötigten Kabeldurchführungen |
| Highlight 6 |
'Mehrpoliger, steckbarer Ableiter für Photovoltaikanwendungen |
| Highlight 7 |
'– Statusanzeige grün/nicht grün |
| Highlight 8 |
'– 1100V, 3+0 |
Elektrische Daten
| U max (MPP) |
1100 V DC |
| I max (MPP) |
50 A
|
| I max (Strang) |
25 A
|
| Überspannungsschutz |
9x T1+2 |
| MPP |
9 |
| Strings pro MPP |
2 |
| Strangsicherung |
nein |
| Konformität |
IEC 50539-11: 2013+A1: 2014 |
| Typ |
1+2 |
| Höchste Dauerspannung (PV) U CPV |
1100 V
|
| Nennableitstrom (8/20 ?s) l n |
20 kA |
| Maximaler Ableitstrom (8/20 ?s) I max |
40 kA |
| Gesamt-Blitzstoßstrom I TOTAL |
40 kA |
| Schutzpegel Up |
4000 V
|
| Ansprechzeit tA |
< 25 ns |
| Kurzschlussfestigkeit ISCPV |
11 kA |
Mechanische Daten
| Querschnitt Klemmen +/- |
10 mm² |
| Querschnitt Klemmen PE |
35 mm² |
| Kabelverschraubungen |
8 x M40/6 x M32/2 x M20 |
| Abmessungen L x B x H |
600 x 400 x 132 mm |
| Schutzart |
IP 54 |
| Einsatzhöhe über NN (max) |
2000 m
|
| Betriebstemperaturbereich |
-20° bis +35° C |
| Anwendung Außenbereich |
geschützter Bereich |
| Material des Gehäuses |
Polycarbonat |
| Montage |
Wandmontage |
| Deckelbefestigung |
Kreuzschlitzschraube, plombierbar |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Push-in Betätigungswerkzeug |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
10 mm² |
| Eindrähtiger Leiter |
0,5 ... 16mm² / 20 ... 6 AWG |
| Eindrähtiger Leiter, direkt steckbar |
4 ... 16mm² / 14 ... 6 AWG |
| Feindrähtiger Leiter |
0,5 ... 16mm² / 20 ... 6 AWG |
| Feindrähtiger Leiter, mit Aderendhülse mit Kunstoffkragen |
4 ... 10mm² / 12 ... 8 AWG |
| Feindrähtiger Leiter, mit Aderendhülse, direkt steckbar |
4 ... 10mm² / 12 ... 8 AWG |
| Abisolierlänge |
17 ... 19mm² / 0,67 ... 0,75 inch |
| Anschlusstechnik (2) |
Push-in CAGE CLAMP® |
| Betätigungsart (2) |
Push-in Betätigungswerkzeug |
| Anschließbare Leiterwerkstoffe (2) |
Kupfer |
| Nennquerschnitt (2) |
16 mm² |
| Eindrähtiger Leiter (2) |
0,5 ... 16mm² / 20 ... 6 AWG |
| Eindrähtiger Leiter, direkt steckbar (2) |
6 ... 16mm² / 14 ... 6 AWG |
| Feindrähtiger Leiter (2) |
0,5 ... 25mm² / 20 ... 4 AWG |
| Feindrähtiger Leiter, mit Aderendhülse mit Kunstoffkragen (2) |
6 ... 16mm² / 10 ... 6 AWG |
| Feindrähtiger Leiter, mit Aderendhülse, direkt steckbar (2) |
6 ... 16mm² / 10 ... 6 AWG |
| Abisolierlänge (2) |
18 ... 20mm² / 0,71 ... 0,79 inch |
