Produktbeschreibung

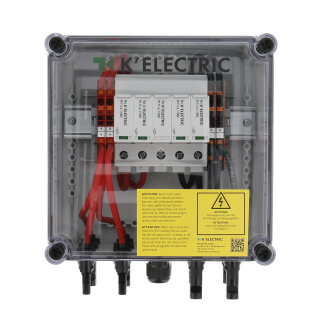

Der Generatoranschlusskasten GAK 2x1 ist ein vorkonfigurierter Anschlusskasten für dezentralisierte Photovoltaik-Generatoren mit zwei unabhängigen MPP-Trackern und zwei String-Eingängen. Der Kasten bietet zwei Steckklemmen für den (+) und (-) Bereich mit 6 mm² sowie eine PE-Anschlussleiste mit maximal 25 mm² feindrähtig oder 35 mm² starr. Die Schutzfunktion erfolgt durch einen T1+T2 Blitzableiter mit 1100 V DC Bemessungsspannung und einem Gesamt-Blitzstoßstrom von 12,5 kA nach 10/350 ?s. Der Kasten ist mit vier MC4 Steckern und vier MC4 Buchsen vorbestückt, eine Kabeldurchführung M20 ermöglicht die Erdungsanbindung. Die UV-beständige Verschraubung und das Druckausgleichselement gewährleisten lange Lebensdauer in außenklimatischen Bedingungen.
Anwendungsbereiche
Typische Einsatzfelder sind dezentralisierte Wechselrichter-Systeme in Photovoltaik-Anlagen mit mehreren Generatorsträngen pro Tracker sowie die Absicherung von Generatorkreisen in Freiflächenanlagen und Dachinstallationen. Der Temperaturbereich von -20 °C bis +35 °C und die Schutzart IP 54 ermöglichen Betrieb in gemäßigten bis südlichen Klimazonen bis 2000 m Höhe.
Vorteile gegenüber Alternativen
Im Unterschied zu passiven Anschlusskästen ohne Tracking-Logik ermöglicht der GAK 2x1 durch die zwei integrierten MPP-Tracker eine dynamische Optimierung für unterschiedliche Verschattungszonen pro String. Das Gehäuse mit Klarsichtdeckel gestattet Sichtkontrolle der Verdrahtung und Steckverbindungen ohne Öffnung.
Produktseite K-Electric ->
Angaben zur Produktsicherheit
Herstellerinformationen:
K’ELECTRIC GmbH
Carl-Benz-Straße 7
Bayern
Bayreuth, Deutschland, 95448
office@k-electric-gmbh.de
https://k-electric-gmbh.de
| Versandgewicht: |
2,3100 kg
|
| Artikelgewicht: |
2,1000 kg
|
Technische Daten
Artikelhighlights
| Highlight 1 |
Steckklemme (+) / (-): 6 mm² | PE: 25 mm² |
| Highlight 2 |
Druckausgleichselement |
| Highlight 3 |
1x Kabeldurchführung M20 für den Erdungsanschluss |
| Highlight 4 |
Ableiter: 1x T 1+2 1100V DC |
| Highlight 5 |
MPP-Tracker: 2 |
| Highlight 6 |
Strings pro MPP: 1 |
| Highlight 7 |
Ausstattung: 4x MC4 Stecker, 4x MC4 Buchse |
| Highlight 8 |
UV beständige Verschraubung |
Elektrische Daten
| Gesamt-Blitzstoßstrom (10/350 ?s) I TOTAL |
12,5 kA |
| Ladung Q |
3,125 As |
| Spezifische Energie W/R |
9,77 kJ / Ohm |
| Maximaler Ableitstrom (80/20 ?s) I max |
65 kA |
| Blitzstoßstrom (10/350 ?s) I imp |
6,25 kA |
| Nennableitstrom (8/20 ?s) l n |
20 kA |
| Höchste Dauerspannung (PV) U CPV |
1100 V
|
| Typ |
1+2 |
| Strangsicherung |
nein |
| Strings pro MPP |
1 |
| MPP |
2 |
| Überspannungsschutz |
Typ 1+2 |
| I max pro MPP |
39 A
|
| U max |
1100 V
|
| Ansprechzeit tA |
< 25 ns |
| Schutzpegel Up |
3800 V
|
| Gesamt-Blitzstoßstrom (80/20 ?s) I TOTAL |
50 kA |
| Kurzschlussfestigkeit ISCPV |
11 kA |
Mechanische Daten
| Querschnitt Klemmen PE |
max. 25mm² feindrähtig mit AEH, 35mm² starr |
| MC4 |
1 x IN + 1 x OUT |
| Abmessungen L x B x H |
210 x 210 x 132 mm |
| Schutzart |
IP 54 |
| Einsatzhöhe über NN (max) |
2000 m
|
| Betriebstemperaturbereich |
-20° bis +35° C |
| Anwendung Außenbereich |
geschützter Bereich |
| Material des Gehäuses |
Polycarbonat |
| Montage |
Wandmontage |
| Abisolierlänge PE |
18 ... 20mm² / 0,71 ... 0,79 inch |
