Produktbeschreibung

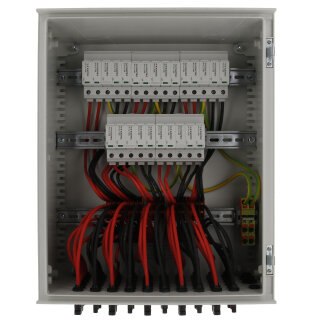

Der Generatoranschluskasten GAK 10x2 ist ein vorkonfiguriertes Verteilsystem für Photovoltaik-Generatoren mit zehn unabhängigen MPP-Trackern und integrierter Blitzableitung. Der Kasten verbindet zwei String-Eingänge pro MPP-Tracker (2-in-1-Topologie) und führt diese zu einem gemeinsamen Ausgang zusammen. Die Steckklemmen für die positiven und negativen Pole sind auf 6 mm² ausgelegt, die Schutzleiter-Klemme auf 16 mm². Der T1+T2-Überspannungsableiter schützt die Eingänge bei Blitzeinschlag mit einer Blitzstoßstromfestigkeit von 50 kA (8/20 µs) und einer Ansprechspannung von 3800 V. Die Kurzschlussfestigkeit der DC-Seite beträgt 11 kA. Der Kasten wird mit 30 vormontierten MC4-Steckern und 30 MC4-Buchsen geliefert, sodass die String-Verbindungen unmittelbar einsatzbereit sind. Das Polyester-Gehäuse ist mit UV-beständigen Verschraubungen ausgestattet und besitzt einen Klarsichtdeckel zur Übersicht. Ein Druckausgleichselement verhindert Feuchtigkeitsansammlung im Gehäuse. Die Wandmontage erfolgt bei -20 bis +35 °C Betriebstemperatur und ist für geschützte Außenbereiche bis 2000 m Einsatzhöhe zugelassen. Der GAK 10x2
Anwendungsbereiche
wird typischerweise in großflächigen Dachanlangen und Freiflächen-PV-Systemen eingesetzt, wo mehrere String-Eingänge auf Generatorseite kombiniert und ein einzelner Ausgang zur Wechselrichter-Eingangsseite geführt werden. Ebenso findet der Kasten in dezentralisierten Anlagen Verwendung, bei denen jeder MPP-Regler des Wechselrichters gespeist wird. Die Anordnung mit zwei Strings pro Tracker ermöglicht Redundanz und Ausfallsicherheit bei String-Unterbrechung. Zubehör wie Montageschienen und Dichtkits für die MC4-Verbindungen sind separat verfügbar.
Produktseite K-Electric ->
Angaben zur Produktsicherheit
Herstellerinformationen:
K’ELECTRIC GmbH
Carl-Benz-Straße 7
Bayern
Bayreuth, Deutschland, 95448
office@k-electric-gmbh.de
https://k-electric-gmbh.de
Technische Daten
Artikelhighlights
| Highlight 1 |
Steckklemme (+) / (-): 6 mm² | PE: 16 mm² |
| Highlight 2 |
Druckausgleichselement |
| Highlight 3 |
Ableiter: 1x T1+2 1100V DC |
| Highlight 4 |
MPP-Tracker: 10 |
| Highlight 5 |
Strings pro MPP: 2 |
| Highlight 6 |
Ausstattung: 30x MC4 Stecker, 30x MC4 Buchse |
| Highlight 7 |
UV beständige Verschraubung |
Elektrische Daten
| Kurzschlussfestigkeit ISCPV |
11 kA |
| Ansprechzeit tA |
< 25 ns |
| Schutzpegel Up |
3800 V
|
| Gesamt-Blitzstoßstrom (8/20 ?s) I TOTAL |
50 kA |
| Ladung Q |
3,125 As |
| Gesamt-Blitzstoßstrom (10/350 ?s) I TOTAL |
12,5 kA |
| Spezifische Energie W/R |
9,77 kJ / Ohm |
| Maximaler Ableitstrom (8/20 ?s) I max |
40 kA |
| Blitzstoßstrom (10/350 ?s) I imp |
6,25 kA |
| Nennableitstrom (8/20 ?s) l n |
20 kA |
| Höchste Dauerspannung (PV) U CPV |
1100 V
|
| Typ |
1+2 |
| Strangsicherung |
nein |
| Strings pro MPP |
2 IN / 1 OUT |
| MPP |
10 |
| Überspannungsschutz |
Typ 1+2 |
| I max pro MPP |
39 A
|
| U max |
1100 V
|
Mechanische Daten
| Abisolierlänge PE |
18 ... 20mm² / 0,71 ... 0,79 inch |
| Montage |
Wandmontage |
| Material des Gehäuses |
Polyester |
| Anwendung Außenbereich |
geschützter Bereich |
| Betriebstemperaturbereich |
-20° bis +35° C |
| Einsatzhöhe über NN (max) |
2000 m
|
| Schutzart |
IP 54 |
| Gewicht |
11,2 kg
|
| Abmessungen L x B x H |
400 x 500 x 200 mm |
| Anschlüsse |
Plus: 20x Stecker, 10x Buchsen |
| Querschnitt Klemmen PE |
16 mm² |
| Querschnitt Klemmen +/- |
6 mm² |
